双孔连接片机械结构设计

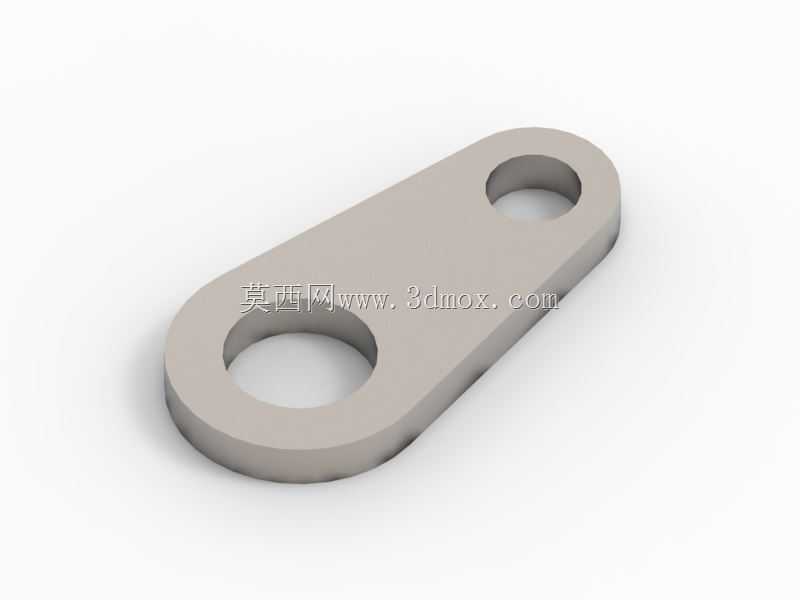

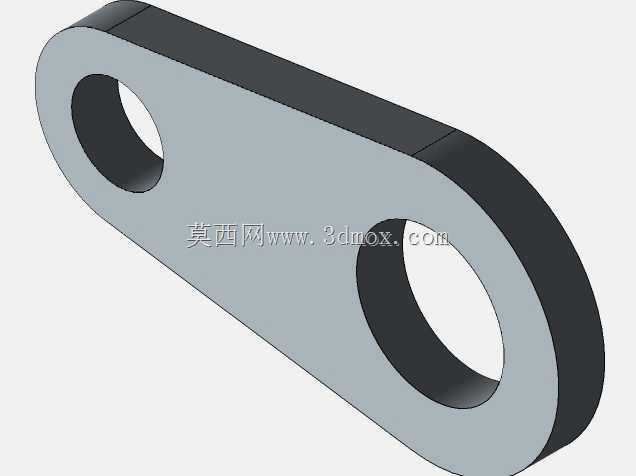

这款双孔连接构件是机械传动系统中十分常见的铰接传力零件，广泛应用在轻工自动化生产线、小型输送设备、民用机械操纵机构、五金工装夹具等场景中，主要承担两个运动部件之间的动力传递、行程限位、铰接联动功能，能够在往复摆动、小行程直线传动的工况下稳定传递扭矩与拉力，避免刚性连接带来的运动卡滞问题。从实际使用场景来看，这类零件常作为操纵连杆的中间连接段，比如在小型包装设备的料门启闭机构、自动化分拣线的挡料摆臂驱动结构、手动工装夹具的锁紧联动结构中，都能看到这类双孔连接片的身影，它可以适配不同轴径的铰接销轴，通过两端的孔位分别与主动摆臂、从动构件连接，将主动件的旋转摆动转化为从动件的指定行程运动，同时自身的扁平结构能够在狭窄的安装空间内完成布置，不会和周边其他构件产生运动干涉。在设计思路上，这款零件采用等厚扁平长条构型，整体轮廓做了顺滑的圆角过渡，没有尖锐的棱角，一方面是为了降低加工时的应力集中风险，提升零件在反复受载下的疲劳强度，另一方面也能避免安装维护时尖锐边角划伤操作人员。两端的同轴圆孔是核心的功能结构，两个孔的中心距是决定传动行程的核心参数，设计时需要严格控制两孔的中心距公差，同时孔的内壁需要满足对应的销轴配合精度要求，保证铰接转动时不会出现过大的旷量，也不会因为配合过紧出现转动卡涩的问题。零件的厚度尺寸根据额定传递载荷计算确定，既要保证在最大拉力、剪力工况下不会出现变形断裂，也要尽可能控制整体重量，降低运动过程中的惯性负载。从安装边界来看，这款零件的整体外轮廓宽度小于两端孔的直径两倍，安装时只需要保证两端销轴的轴线保持平行，就可以实现顺畅的摆动传动，不需要额外的导向结构，适配的安装空间十分灵活，既可以在水平平面内布置传动，也可以在垂直立面内完成铰接安装，零件的表面没有多余的凸起结构，安装后不会占用过多的周边空间，能够适配紧凑化的设备设计需求。在功能特性上，这款零件结构简单可靠，没有复杂的异形结构，加工难度低，既可以采用板材冲压成型进行批量生产，也可以通过铣削加工完成小批量定制，使用过程中不需要额外的维护保养，只需要在铰接孔位置定期补充润滑脂，就可以长期稳定工作，能够适应常规车间内的温湿度工况，在无强腐蚀的环境下都可以稳定使用，传动过程中动力损耗小，铰接摆动的响应速度快，不会出现明显的传动滞后问题，能够满足中低速往复传动场景的使用需求。
