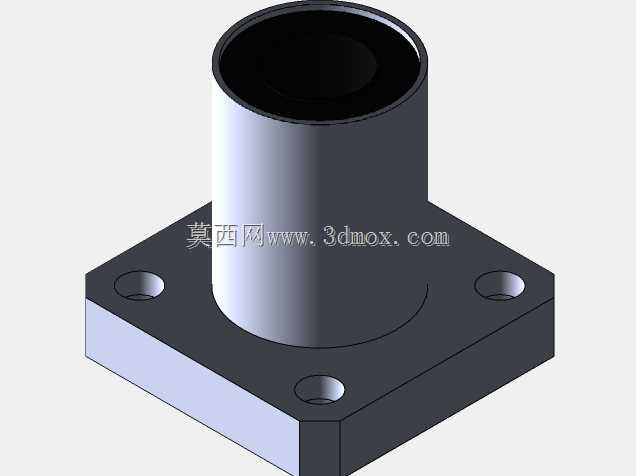

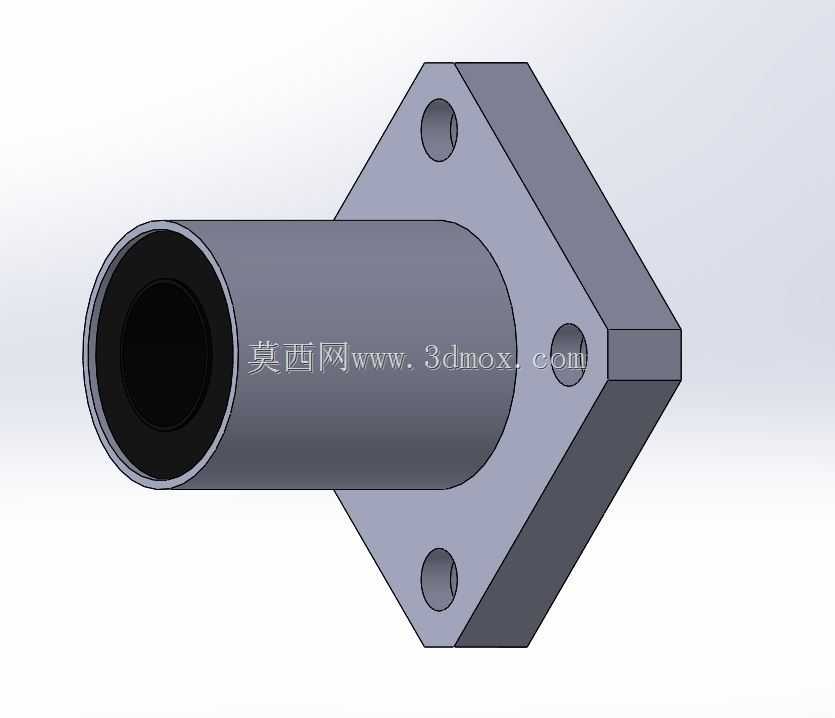

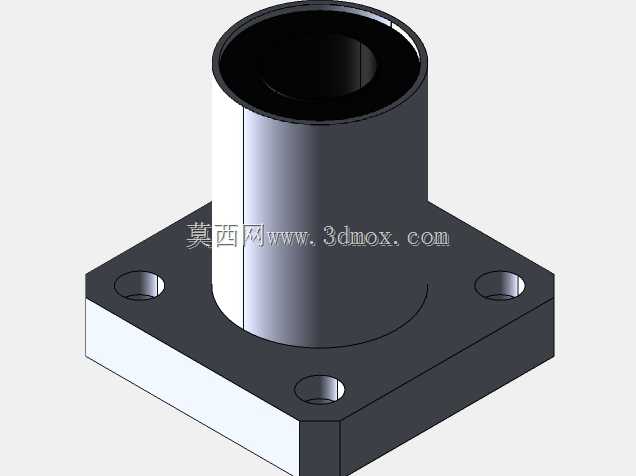

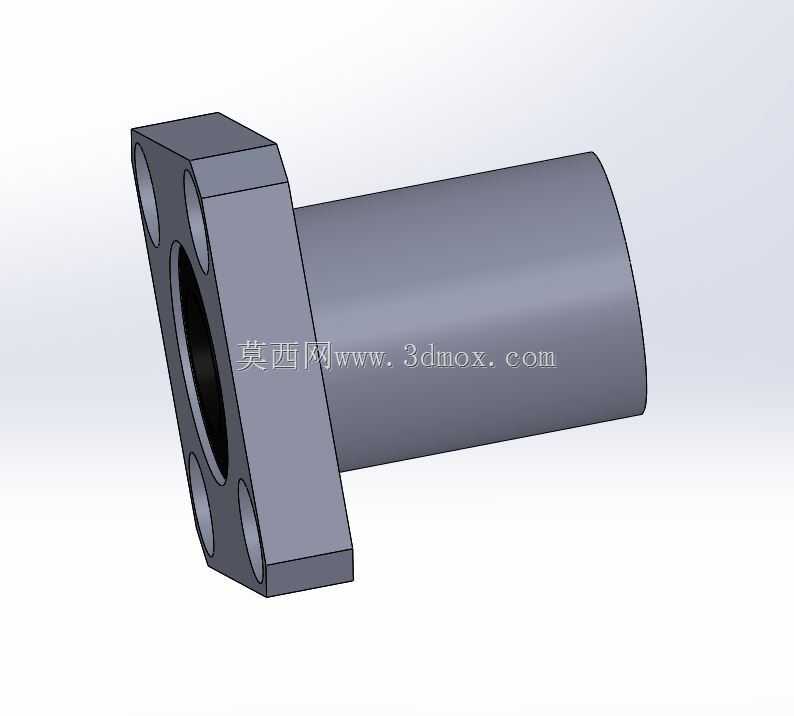

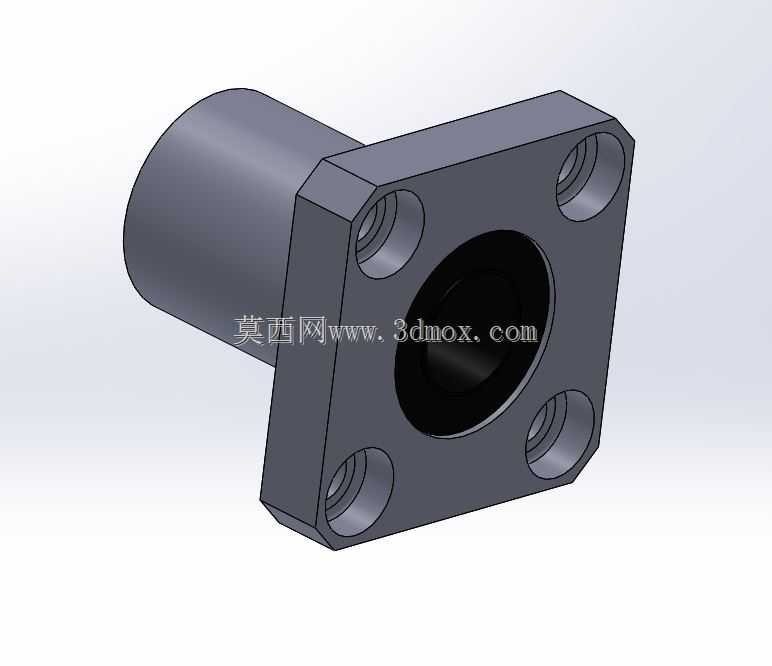

方法兰安装型8mm内径直线衬套结构

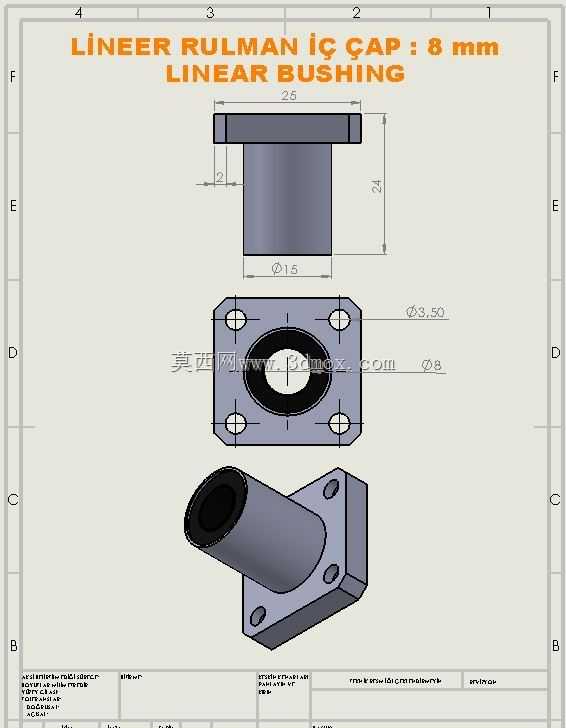

这款方法兰型直线衬套是直线运动导向系统中的核心配套部件，主要应用在需要实现高精度直线往复运动的机械结构中，常见于桌面级3D打印机的运动轴导向、小型自动化设备的滑台导向、检测设备的探针位移导向、电子装配设备的工位滑动导向等场景，能够为做直线运动的光轴提供稳定的径向支撑，同时将运动过程中的摩擦阻力控制在极低水平，保障运动过程的平顺性与重复定位精度。从功能特性来看，这款衬套采用方法兰一体化结构设计，法兰端与衬套主体为刚性整体结构，无需额外加装固定挡圈或连接座，安装时直接将法兰端面贴合在设备安装基板表面，通过法兰四角的安装孔穿入紧固件即可完成锁紧固定，相比圆形法兰衬套，方法兰结构在平面安装时具备更好的防转特性，不需要额外加工防转定位槽，能够大幅简化安装基板的加工工序，降低装配复杂度。衬套的内孔为8mm公称直径，适配同规格的标准直线光轴使用，内孔工作表面经过高精度研磨处理，表面粗糙度控制在极低水平，既可以配合内置的保持架与滚动体实现低摩擦滚动导向，也可作为滑动衬套直接与光轴配合实现无间隙滑动导向，能够根据实际使用场景的负载、速度需求灵活选择适配的配合形式。在设计思路上，这款衬套充分兼顾了小型轻量化设备的安装空间限制，衬套主体的圆柱段长度经过优化，在保证足够的导向接触长度、避免运动过程中出现卡滞、偏磨问题的前提下，尽可能压缩轴向占用空间，法兰端的厚度也做了轻量化处理，在保障安装锁紧刚性、不会因紧固件锁紧出现法兰变形的基础上，减少不必要的材料占用，整体结构紧凑小巧，非常适合安装空间局促的小型桌面级设备使用。从安装边界来看，法兰端为正方形结构，四角的安装孔为沉头通孔设计，适配标准规格的内六角圆柱头紧固件，安装时需要在基板上预留对应直径的衬套主体过孔，同时保证法兰安装面的平面度公差在合理范围内，避免安装后衬套内孔出现偏斜导致光轴运动卡滞；衬套的圆柱段外径为标准适配尺寸，可直接压入对应公差的安装基座孔内实现辅助定位，配合法兰端面的紧固件锁紧，能够承受一定大小的径向负载与少量的轴向负载，满足常规轻载直线运动场景的使用需求。在实际使用过程中，这款衬套能够有效约束光轴的径向偏移量，保障光轴在往复运动过程中始终保持稳定的直线度，减少运动过程中的振动与噪音，提升整套运动机构的运行稳定性与使用寿命，同时一体化的结构设计减少了装配环节的零件数量，降低了设备的装配成本与后期维护难度。
