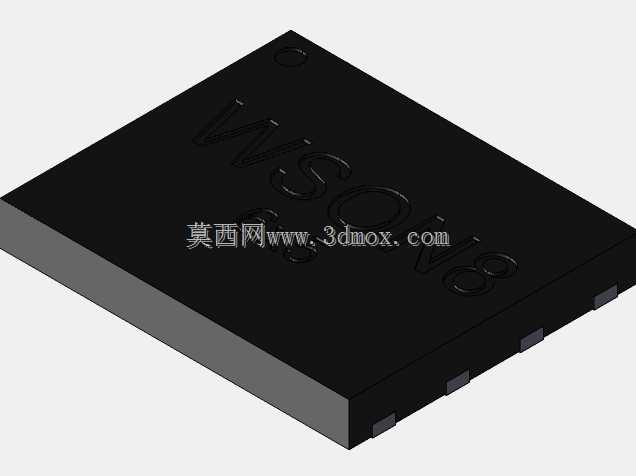

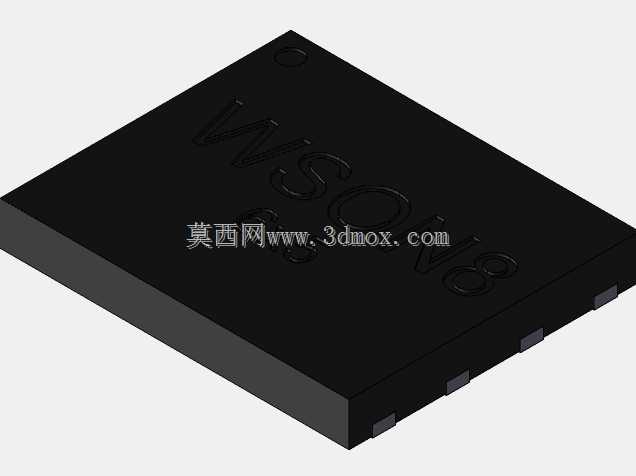

WSON8-6x5规格芯片封装结构三维建模

本次建模的WSON8-6x5规格封装结构，是半导体分立器件、小型控制芯片常用的贴片式封装载体，广泛应用在消费电子主控板、工业控制传感模块、车载小型信号处理单元、便携数码产品的电路板组装场景中，这类封装凭借紧凑的外形与优异的散热表现，成为小引脚数芯片封装选型的主流方案之一。从实际用途来看，该封装结构承担着芯片核心晶粒的物理防护、引脚电气连接、工作热量导出三大核心作用，既可以隔绝外界水汽、粉尘对内部硅晶粒的侵蚀，也能通过底部外露的散热焊盘将芯片工作时产生的热量快速传导至PCB板的散热铜箔上，保障芯片在额定负载下稳定运行，同时两侧排布的引脚能够实现芯片与外围电路的可靠电气连通，适配常规SMT回流焊的生产工艺要求。在功能特性设计上，建模还原了WSON封装无外伸引脚的核心特征，引脚全部设置在封装本体的侧下方，相比传统SOP封装能够大幅缩减占用的电路板面积，6x5mm的本体尺寸可以在有限的板卡空间内完成布置，适配高密度布板的设计需求；封装顶面预留了标识刻印区域，可用于标注芯片型号、引脚定位标识，生产组装过程中能够快速识别安装方向，避免反向贴装导致的电路故障；本体边角做了微小的倒角处理，既能够降低封装注塑过程中的应力集中问题，也可以减少贴装吸嘴取料时的吸附偏差，提升SMT产线的贴装良率。设计思路上，建模完全遵循行业通用的WSON8封装尺寸规范，严格对齐引脚间距、引脚宽度、散热焊盘尺寸、本体厚度等关键安装参数，确保模型导入PCB设计软件后可以直接生成对应的封装焊盘与丝印轮廓，无需二次调整尺寸即可用于板卡布局设计；建模过程中对封装本体的拔模角度做了精准还原，匹配实际塑封工艺的脱模要求，同时对引脚的共面度做了参数化约束，还原真实器件的引脚平整度特征，能够用于模拟SMT贴装过程中的焊锡浸润效果，提前预判虚焊、立碑等组装风险。在外形尺寸与安装边界层面，该封装本体长宽严格控制在6mm与5mm，本体厚度适配常规薄型芯片的封装要求，引脚伸出本体下沿的尺寸符合回流焊的焊盘搭接要求，散热焊盘的尺寸与位置匹配PCB板上的散热过孔布置区域，安装后封装本体与周边 taller 元器件的安全间距满足板卡安规设计要求，不会出现组装干涉问题；模型同时还原了封装顶面的定位凹点特征，对应1号引脚的位置，能够在组装、检修过程中快速判断引脚定义，降低人工操作的失误概率。
