Ck-50/22*130mm双作用液压缸结构设计

这款双作用液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械、农业装备、机床工装、自动化生产线、物流搬运设备等需要直线往复动力输出的场景，可在系统压力油的驱动下完成双向的推拉动作，为负载提供稳定可控的直线驱动力，适配各类需要精准位移控制、大推力输出的作业工况，比如工程机械的工作装置姿态调整、工装夹具的夹紧松开动作、自动化设备的工位推送与复位、农业机械的作业部件升降翻转等场景都能见到这类元件的应用。

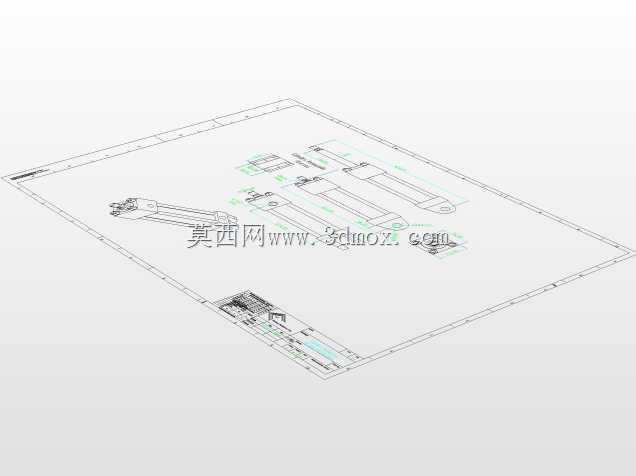

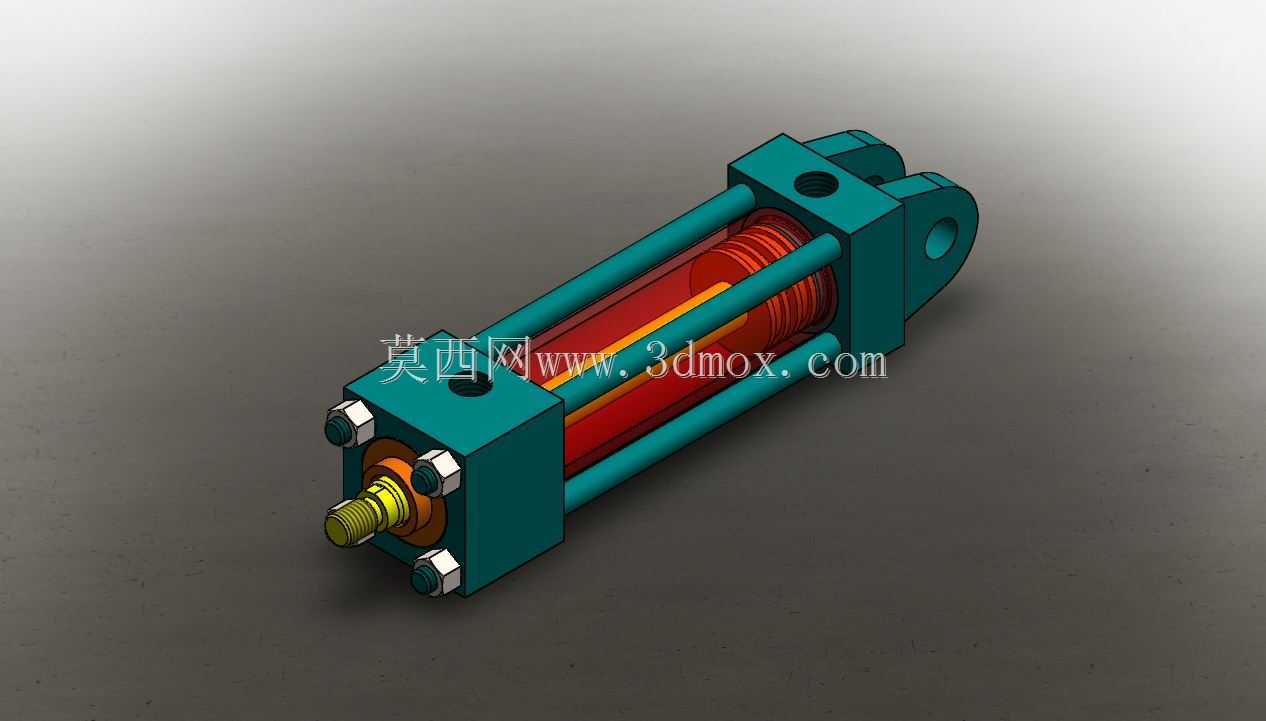

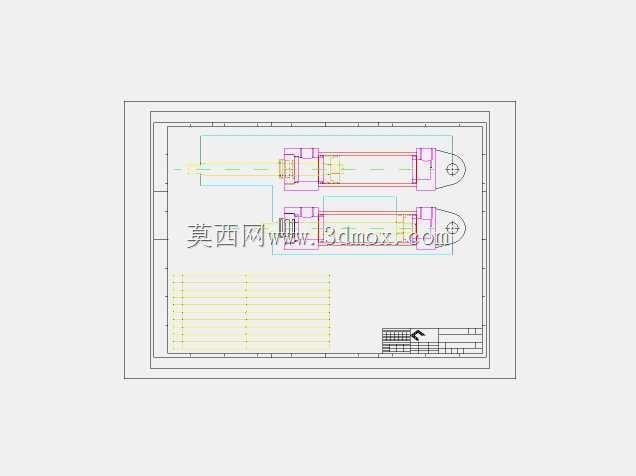

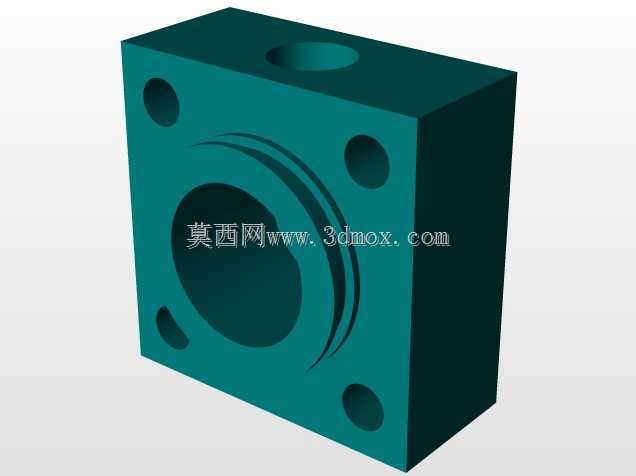

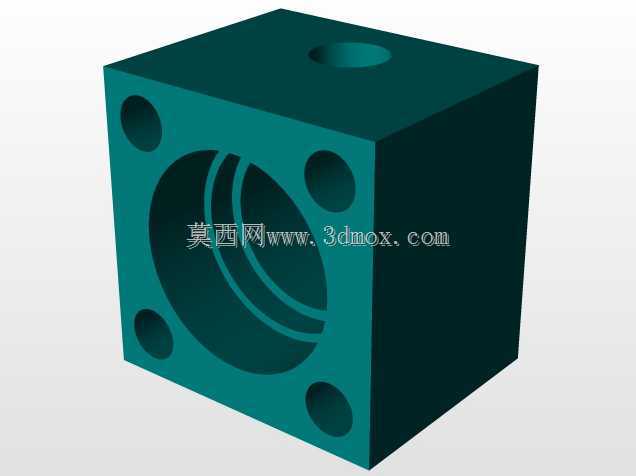

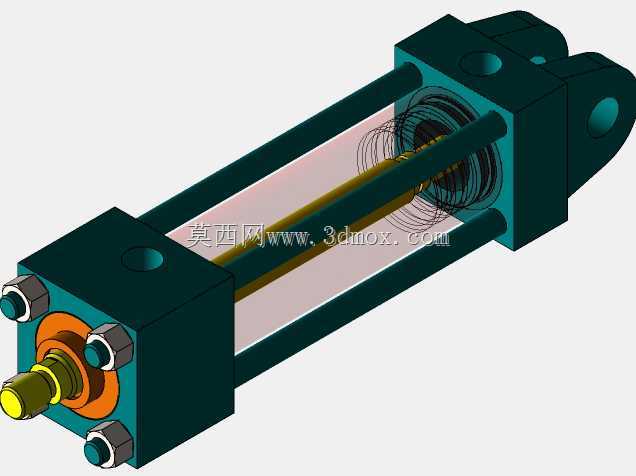

从功能特性来看，该款液压缸采用双作用设计，活塞两侧腔室均可通入压力油，能够实现伸出与缩回两个方向的主动液压驱动，相比单作用油缸无需依赖弹簧或负载自重完成回程，动作响应更快、输出力控制更均匀，可适配双向均需要负载驱动的工况。缸体采用拉杆式结构设计，四根周向布置的拉杆将缸筒、前后端盖牢牢锁紧，既保证了缸体的密封承压性能，也方便后续的拆解维护与密封件更换；前端盖处设置了导向套与活塞杆密封结构，既能为活塞杆的往复运动提供精准导向，避免活塞杆受偏载出现卡滞、磨损，也能有效防止缸内液压油外泄以及外界灰尘、杂质侵入缸体内部，延长油缸的整体使用寿命。活塞杆端部采用外螺纹连接结构，可方便搭配不同的连接接头与负载端进行铰接或刚性连接，缸体尾部采用单耳铰接结构，能够适配安装端的小幅摆动需求，抵消设备运行过程中产生的安装偏差与受力偏移，避免缸体承受额外的径向弯矩。

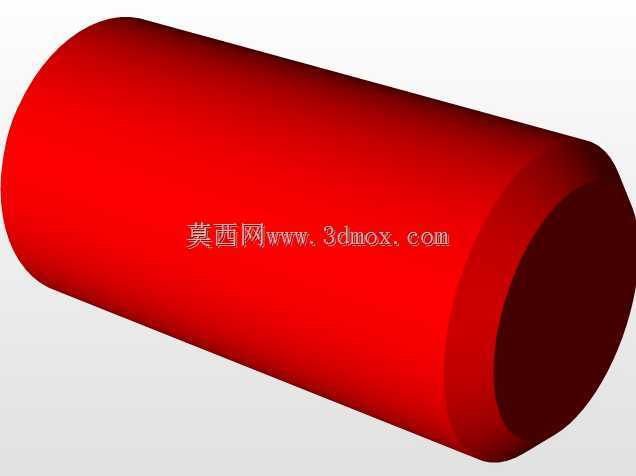

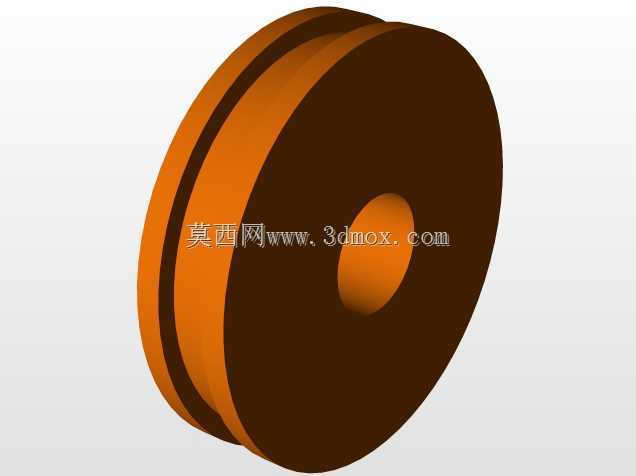

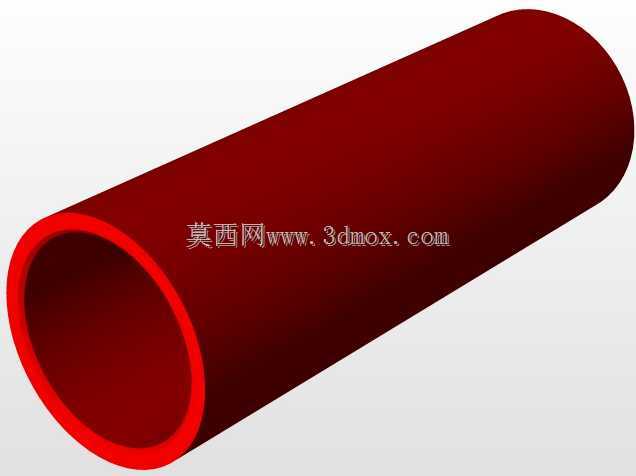

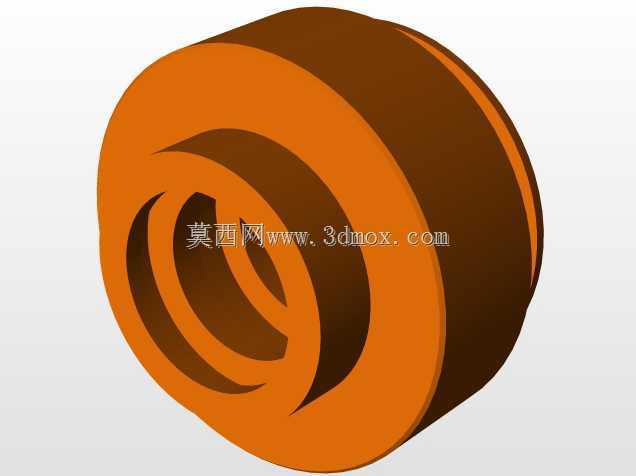

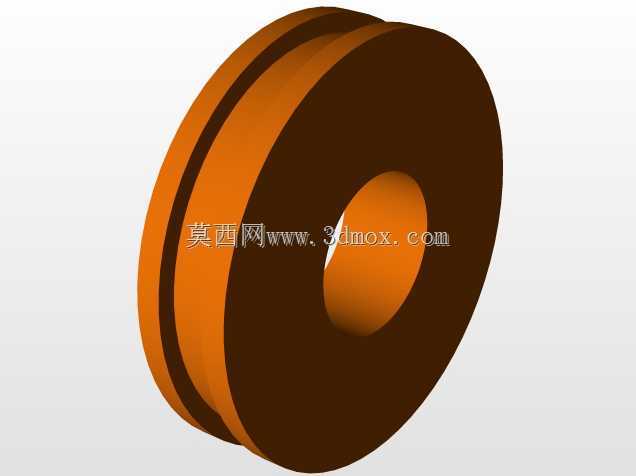

从设计思路上，这款油缸在结构设计时充分考虑了通用工况的安装适配性，缸径设置为50mm，活塞杆直径22mm，总行程130mm，整体安装边界紧凑，既能够提供足够的推力输出，也不会占用过多的设备安装空间；缸筒内壁采用高精度加工工艺，保证活塞运动时的密封贴合度，减少内泄提升传动效率；活塞处设置了双向密封与支撑环，既隔离了两腔的压力油，也为活塞在缸筒内的运动提供径向支撑，避免活塞与缸筒直接接触出现拉缸损伤。整体外形采用方正的端盖搭配圆柱形缸筒的结构，外露的拉杆做了防锈处理，外观规整简洁，安装固定点位清晰，能够快速集成到各类液压系统中，在额定工作压力下可稳定输出双向推力，运行过程中动作平稳、噪音低，可满足中等负载工况下长时间连续作业的使用需求。
