三脚架支撑式手动液压弯管设备结构设计

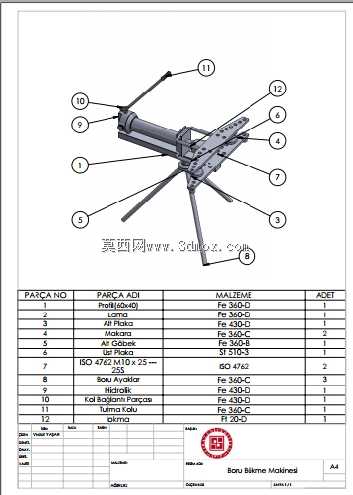

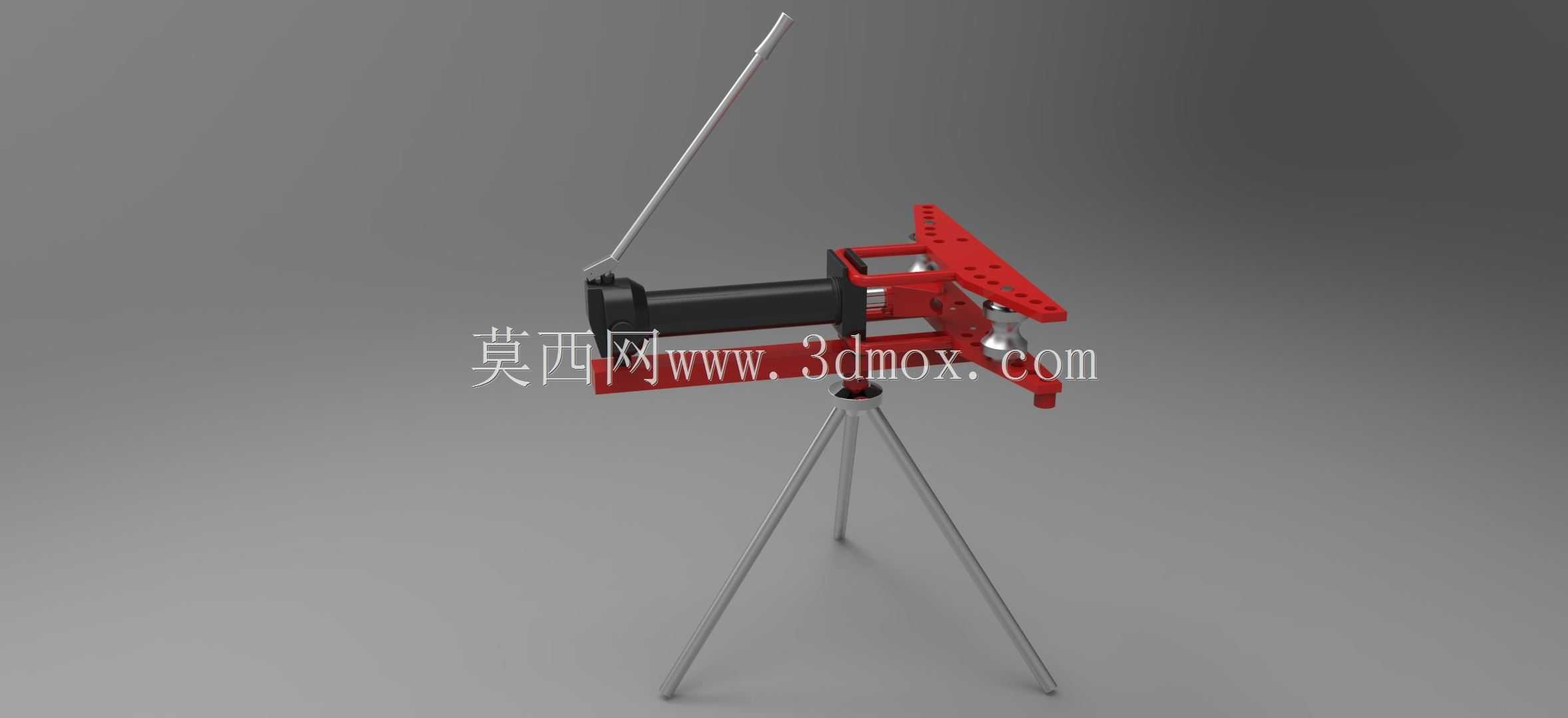

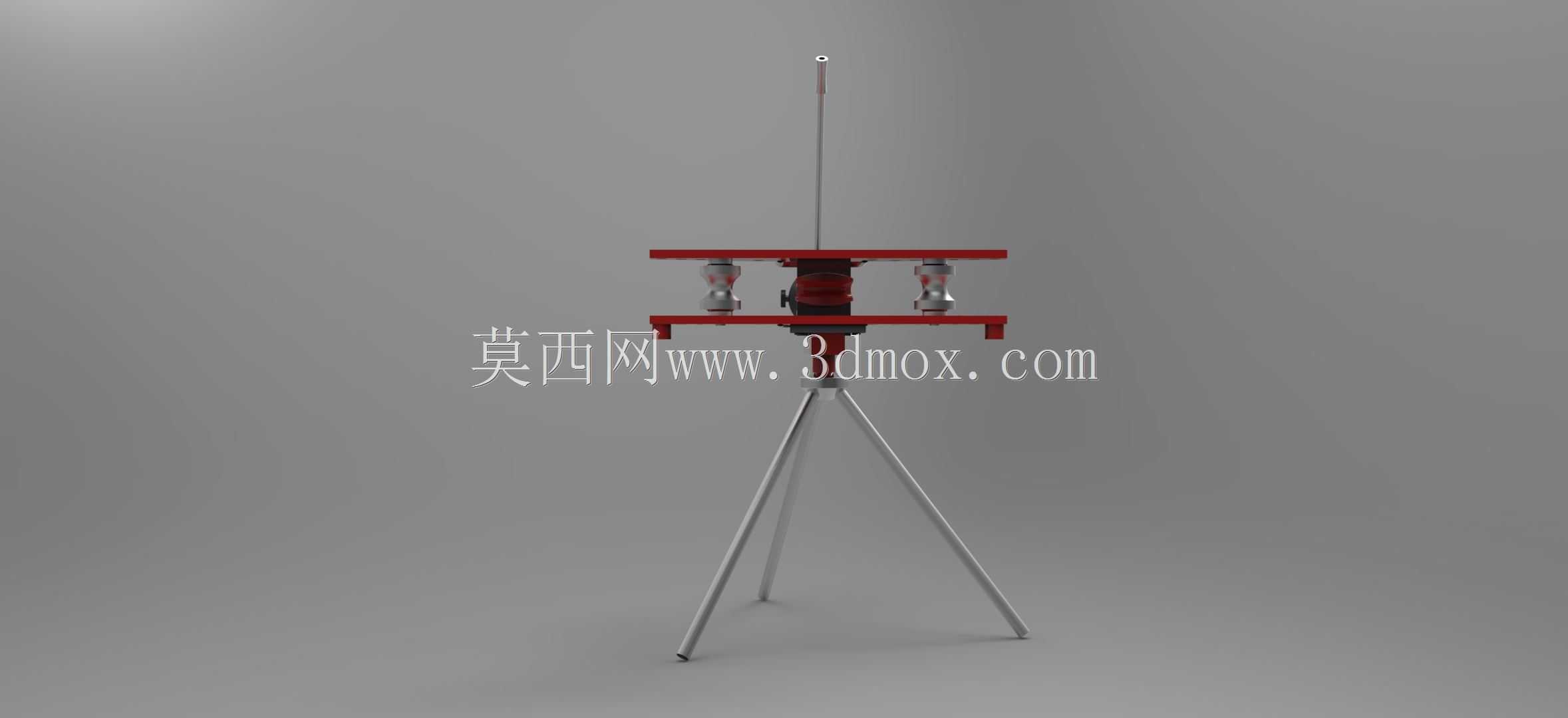

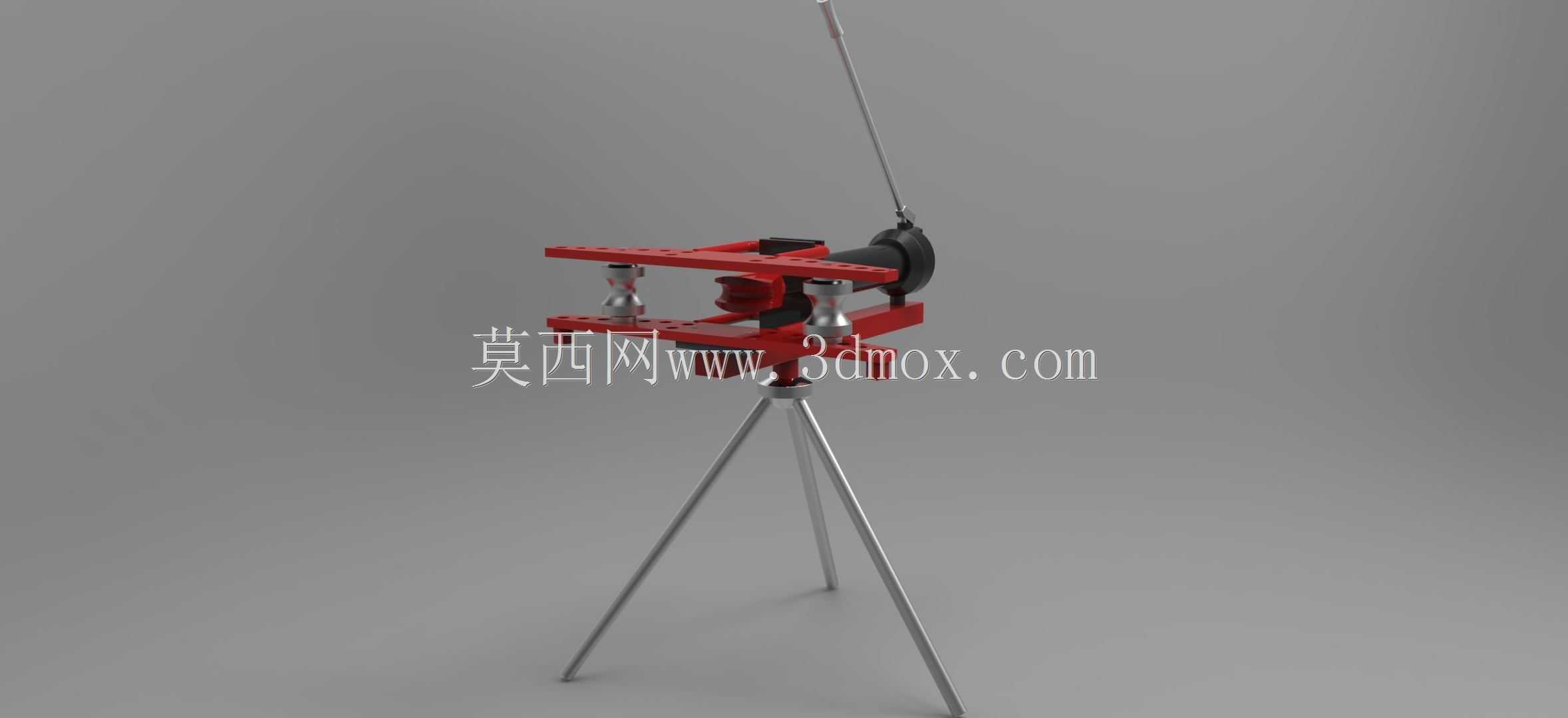

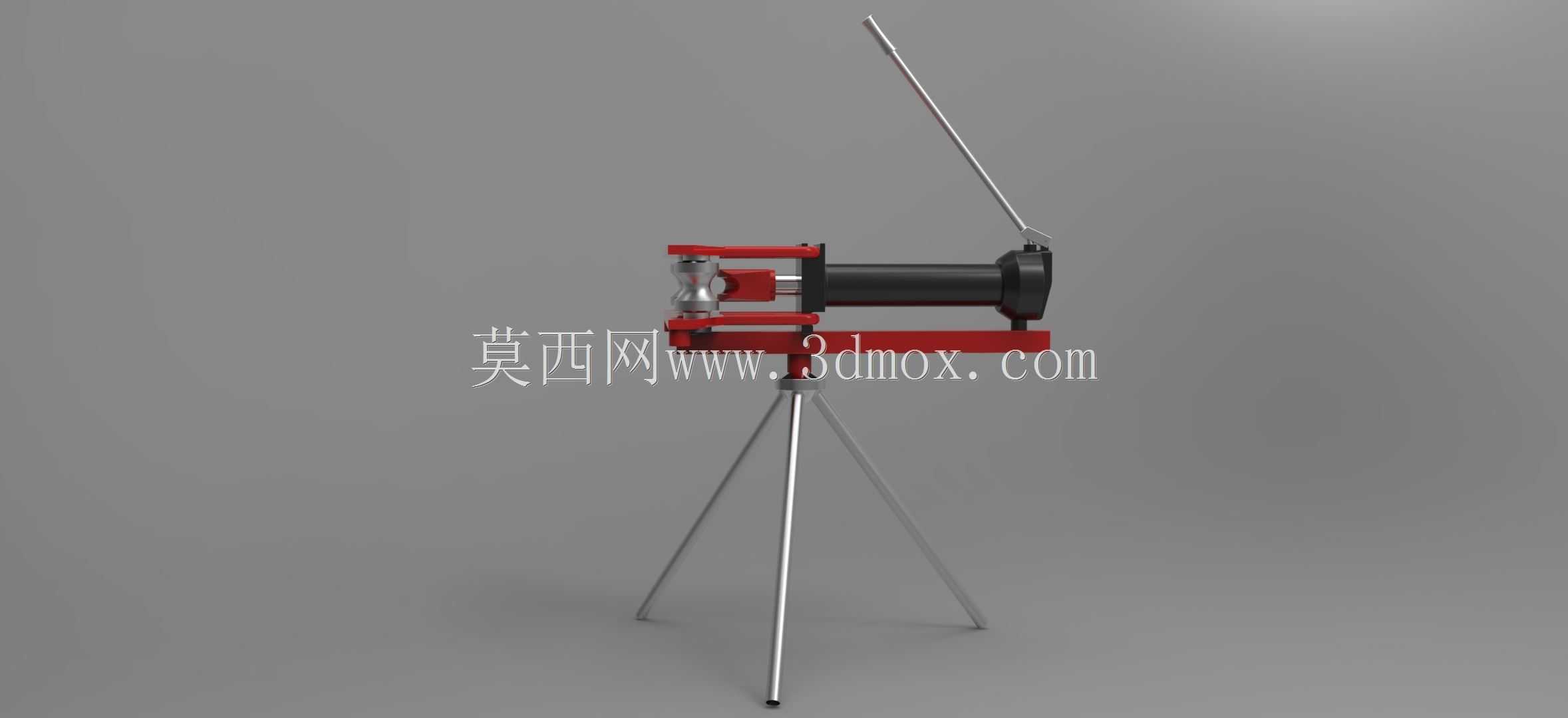

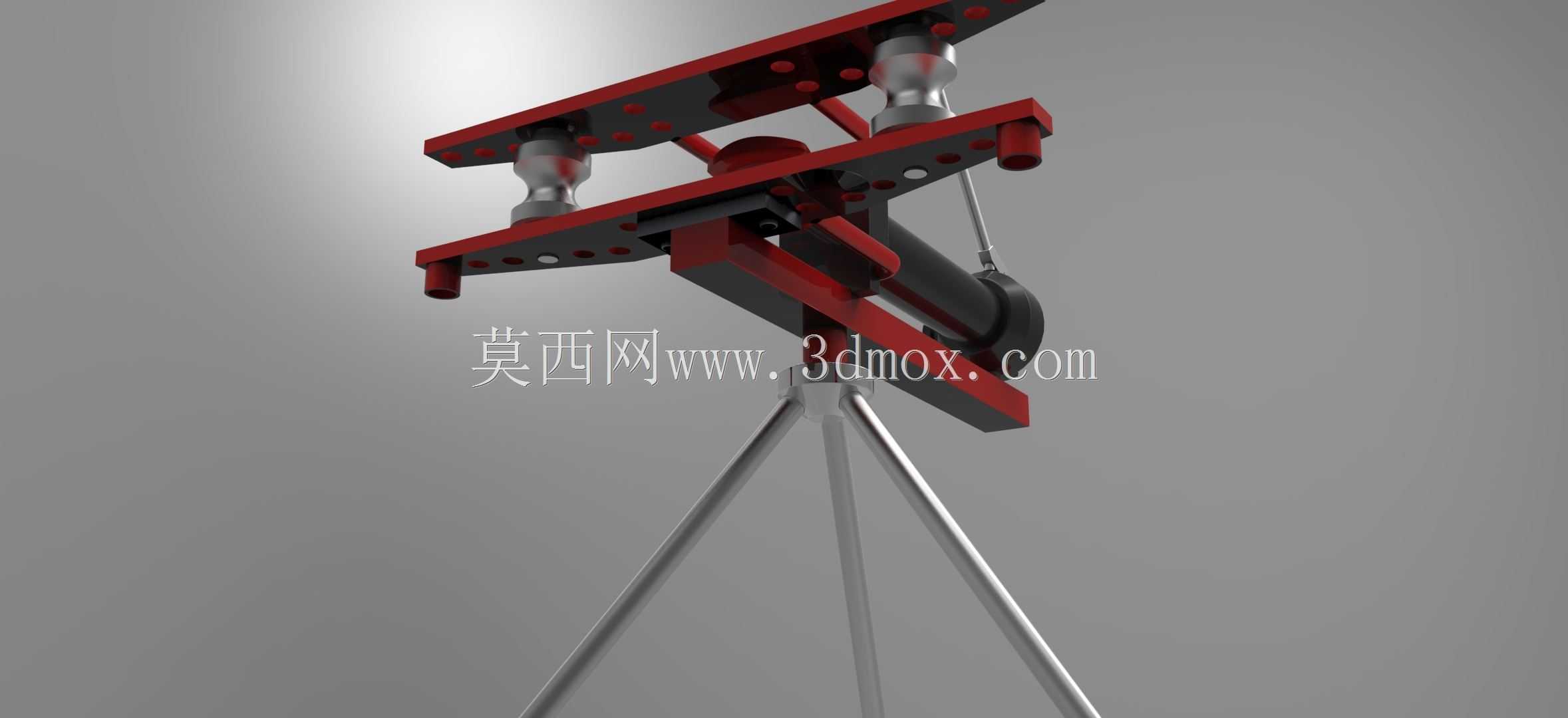

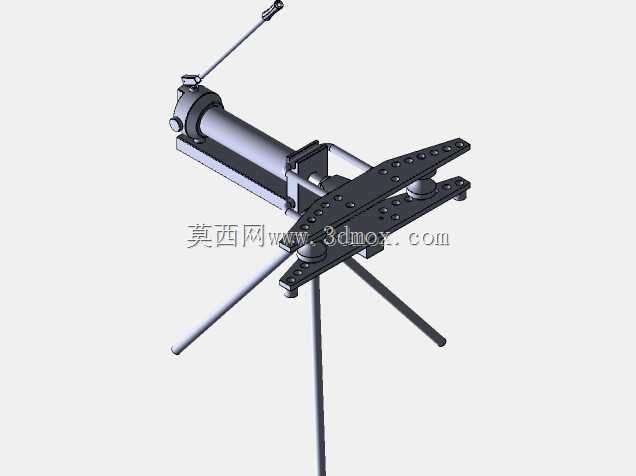

这款弯管设备主要面向现场管路铺设、小型五金加工、水电安装、农机维修等需要小批量管材弯曲作业的场景，尤其适配户外无稳定动力电源的零散施工工况，能够完成不同规格金属圆管的定角度冷弯作业，避免传统火焰弯管带来的管材金相组织破坏、管壁变形不均、弯折处积渣堵塞等问题，可满足给排水管路、低压液压油路、电气穿线管护套、小型钢结构护栏等场景的弯管加工需求。设备整体采用三脚架落地支撑结构，三条支腿采用等边角钢加工成型，支腿展开后形成稳定的三角支撑面，作业时无需额外打地脚固定，可直接放置在平整地面开展作业，支腿与主机架采用铰接连接结构，非作业状态可将支腿向上折叠收拢，收拢后整体外形规整，可放入普通工程车后备箱或工具储物舱，转场搬运无需借助起重设备，单人即可完成设备的转运与架设。主机的核心执行单元为集成式手动液压驱动缸，操作杆采用加长杠杆设计，作业时操作人员反复压下操作杆即可驱动液压柱塞伸出，带动弯管成型模头向管材施加平稳的静压力，相比机械丝杠式弯管设备，液压驱动的出力更均匀，不会出现瞬间冲击力导致的管材瘪陷、开裂问题，同时液压系统自带过载溢流保护，当弯管阻力超过额定出力时系统自动泄压，避免设备结构过载变形或管材过度挤压破损。成型模座采用可调式定位结构，不同管径的弯管作业只需更换对应规格的成型轮与定位挡块即可，无需调整主机的核心液压结构，模座上预留了角度标识刻度，操作人员可直观观察弯管角度，控制弯曲成型精度，避免反复弯折调整带来的管材损伤。设备的液压油箱与主机架采用一体化焊接结构，既作为液压油的存储容器，也承担弯管反力的承载结构，省去了额外的安装框架，整体结构紧凑无冗余部件，机架上的所有受力焊缝均采用满焊工艺，可承受长期弯管作业的交变载荷，操作手柄的握持位置做了防滑包胶处理，长时间操作不易磨手，液压注油口设置在机架侧上方，日常维护补油无需拆解设备主体。在安装边界上，设备支腿完全展开后支撑直径约为七百毫米，作业时仅需预留直径一米左右的平整操作空间，主机作业时的最大垂直高度约为九百毫米，操作人员站立即可完成全部操作，无需弯腰或登高作业，弯管模头的最大行程可覆盖常见的15到50毫米外径金属管材的弯曲需求，弯曲角度范围覆盖0到90度，可满足绝大多数现场施工的弯管角度要求。
