FPV无人机用5.6GHz立体三叶草圆极化天线

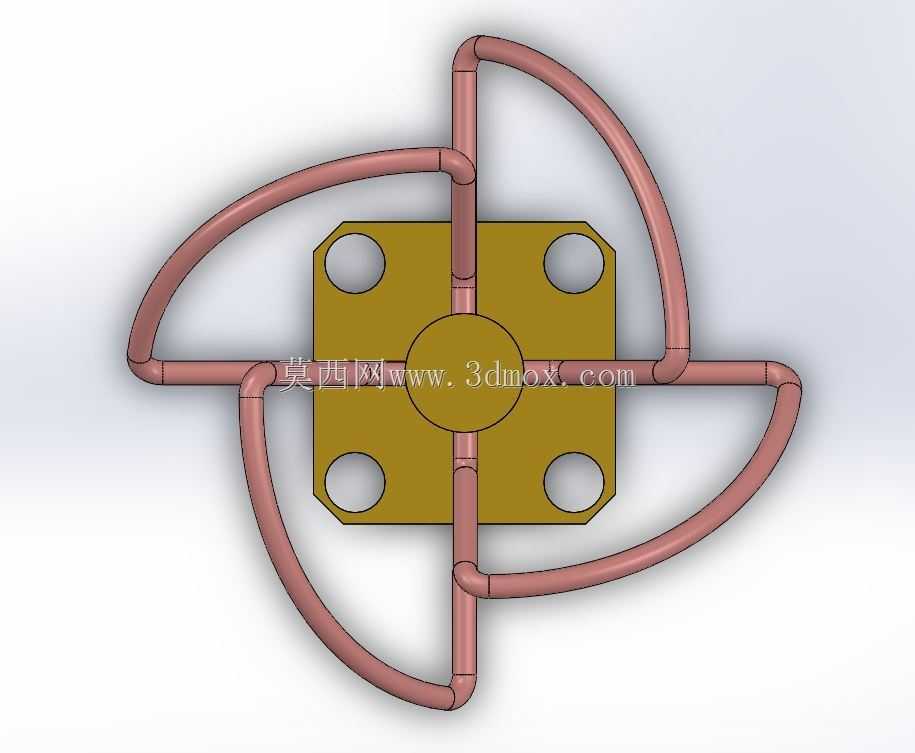

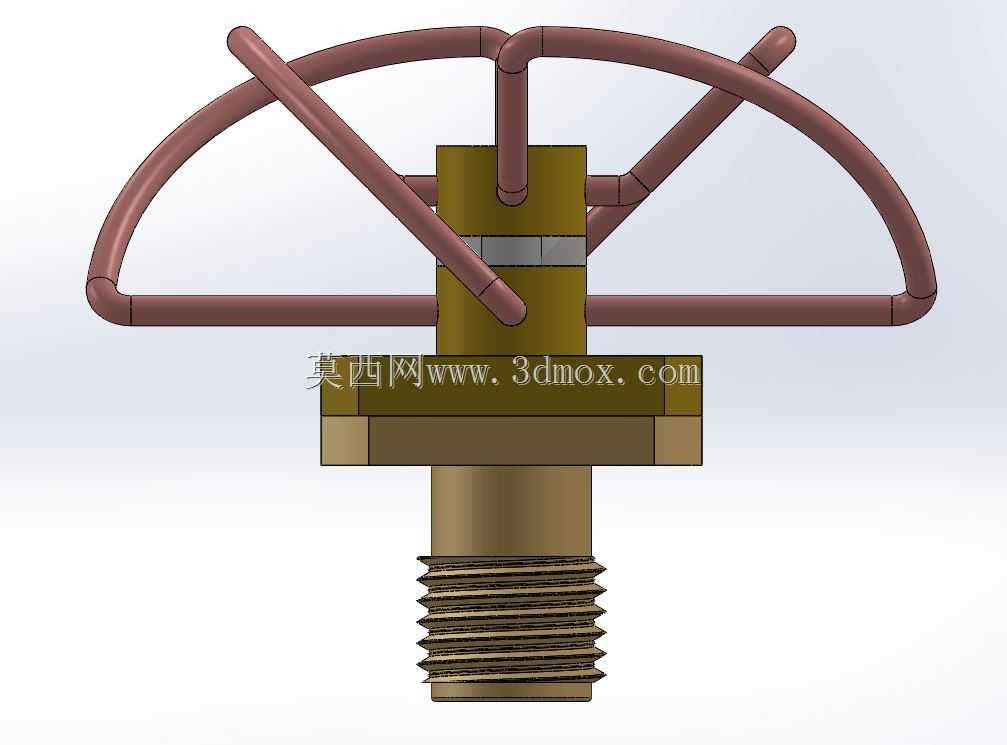

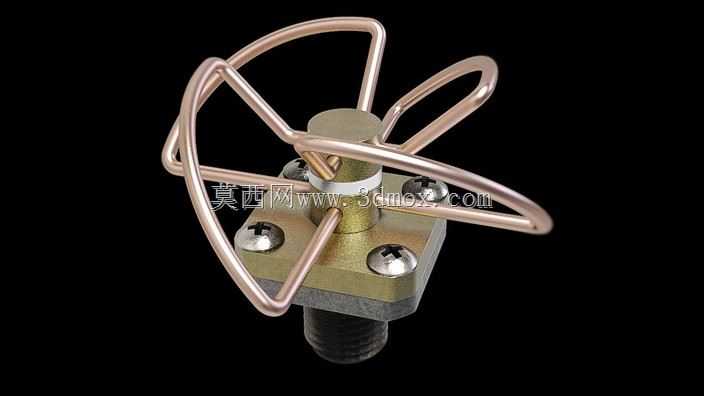

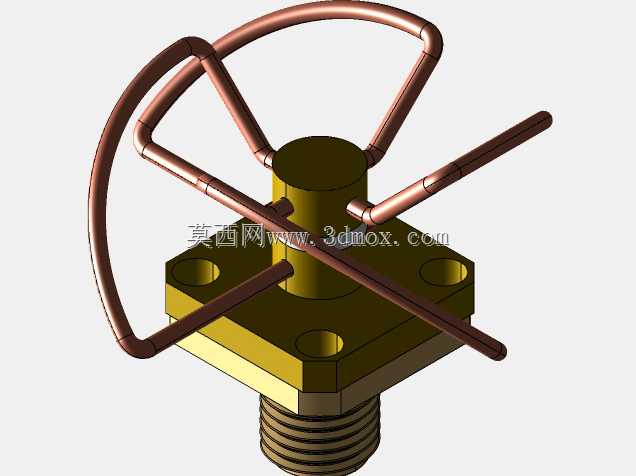

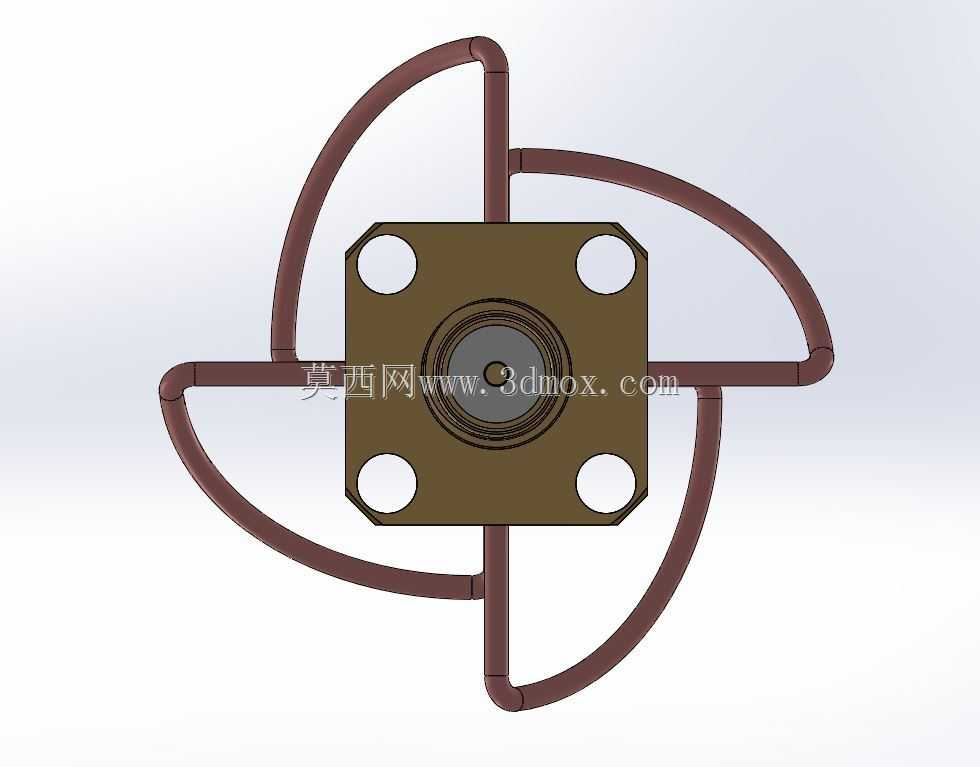

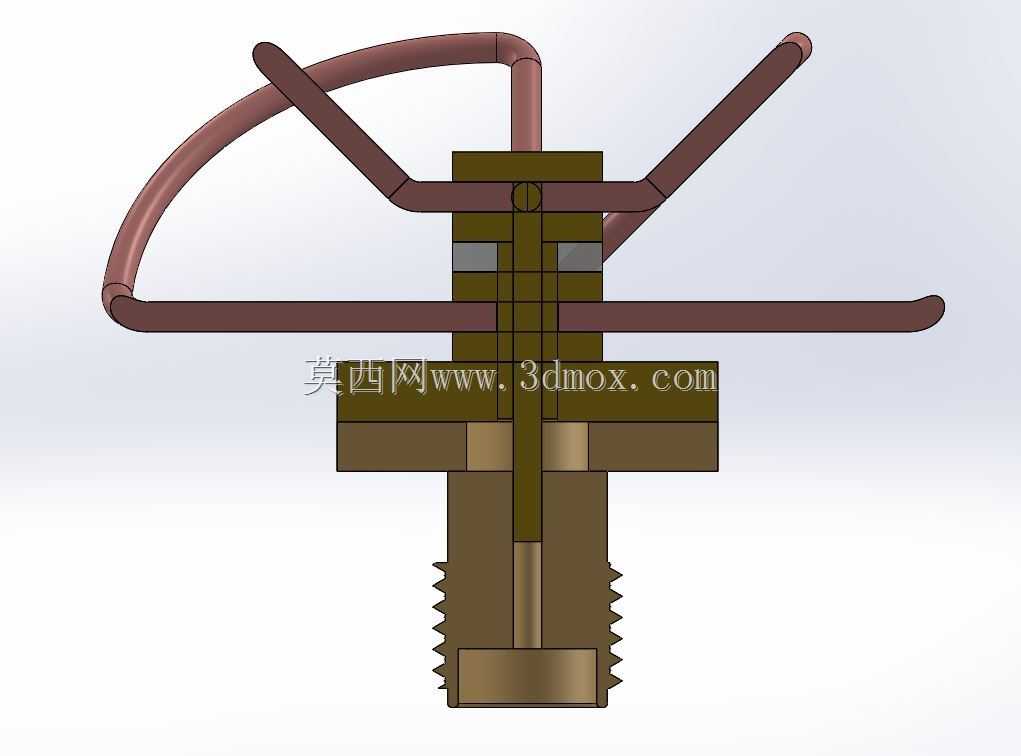

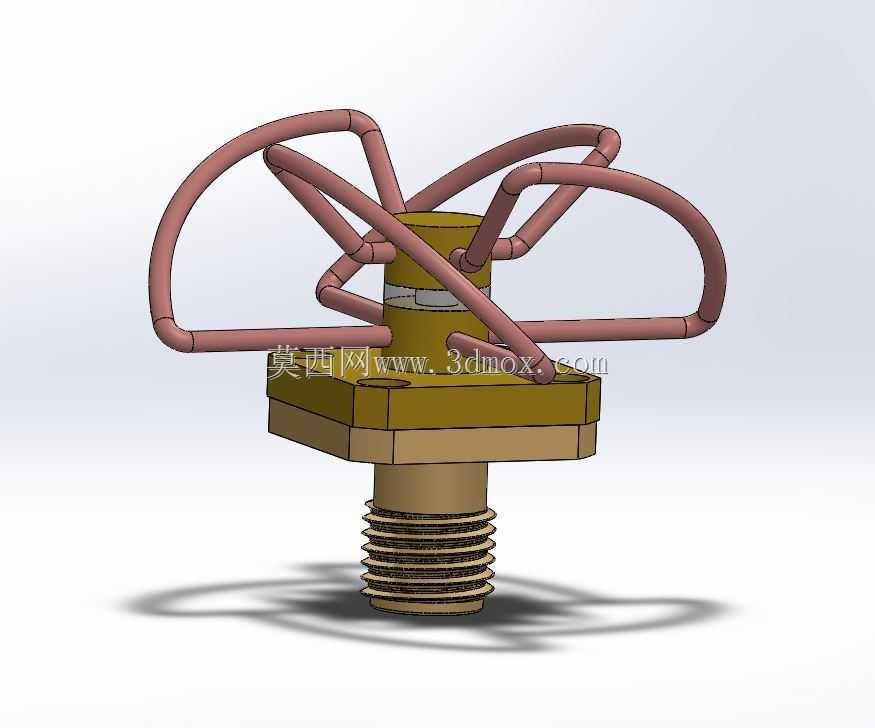

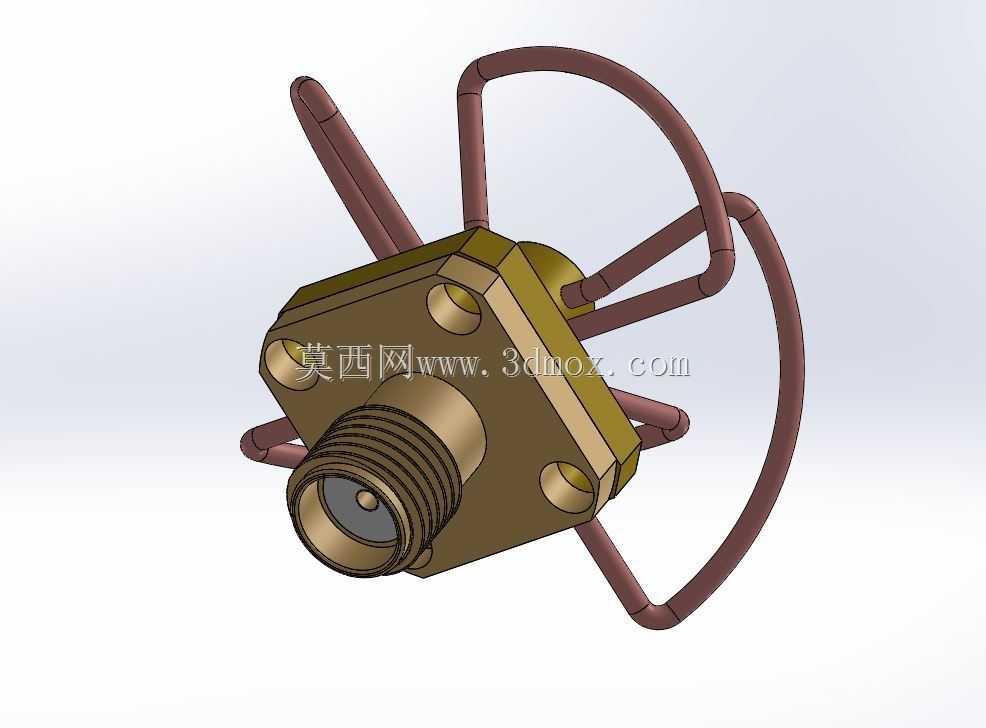

这款立体结构的5.6GHz频段圆极化天线，是专为第一人称视角穿越类无人机设计的图传信号收发部件，核心作用是在无人机高速机动、姿态快速翻转的飞行场景下，保障图传信号的稳定收发，避免线极化天线在载具姿态偏转时出现的信号极化失配、衰减断连问题，适配当前主流5.6G频段的FPV图传发射与接收端使用。从功能特性来看，该天线默认支持右手圆极化工作模式，对天线顺时针旋转方向的信号响应表现优异，可有效抑制多径反射带来的信号重影、干扰问题，在楼宇、林间等复杂电磁反射环境下的图传稳定性远优于同频段线极化天线；若需适配左手圆极化使用需求，仅需调整辐射振子的绕线旋向即可完成适配，无需改动整体安装结构。设计思路上，整体结构做了极致简化，采用标准SMA舱壁接头作为信号馈入与安装基座，辐射主体为四组三叶草形态的金属振子，振子与基座内芯之间设置尼龙绝缘垫圈实现电气隔离，既保证中心馈电触点与活动帽的可靠导通，又能让三叶草振子的尾端作为信号返回路径直接接入基座外层，组装焊接工序简单，馈电点的结构冗余充足，可耐受无人机飞行过程中的持续振动与轻微磕碰，不会出现振子松脱、馈电接触不良的问题。外形与安装边界方面，天线整体为中心对称的笼式立体结构，辐射振子采用圆润的弯折金属线材成型，外部无尖锐棱角，最大径向尺寸控制在30mm区间内，轴向总高度不超过35mm，安装端采用标准外螺纹SMA接头，可直接适配市面上绝大多数带SMA安装座的FPV飞控、图传发射模块，安装时仅需在设备面板预留直径6.5mm的过孔，通过接头自带的锁紧螺母即可完成舱壁式固定，无需额外设计定制安装支架，整体重量控制在5g以内，不会给微型穿越机带来额外的负载负担，适配2-5寸级别的各类FPV无人机装机使用。
