适用于2.4~2.5GHz频段的小型化X四天线

这款X四天线主要面向2.4~2.5GHz的ISM频段无线通信场景，可覆盖家用wifi组网、短距离zigbee物联传输、小型卫星地面接收、业余无线电空间通讯等多类民用及轻量级专业通讯场景，能够为台式设备、便携移动式通讯装置提供稳定的信号收发支持，解决狭小空间内多频段信号增益不足、定向传输信号弱的常见问题。

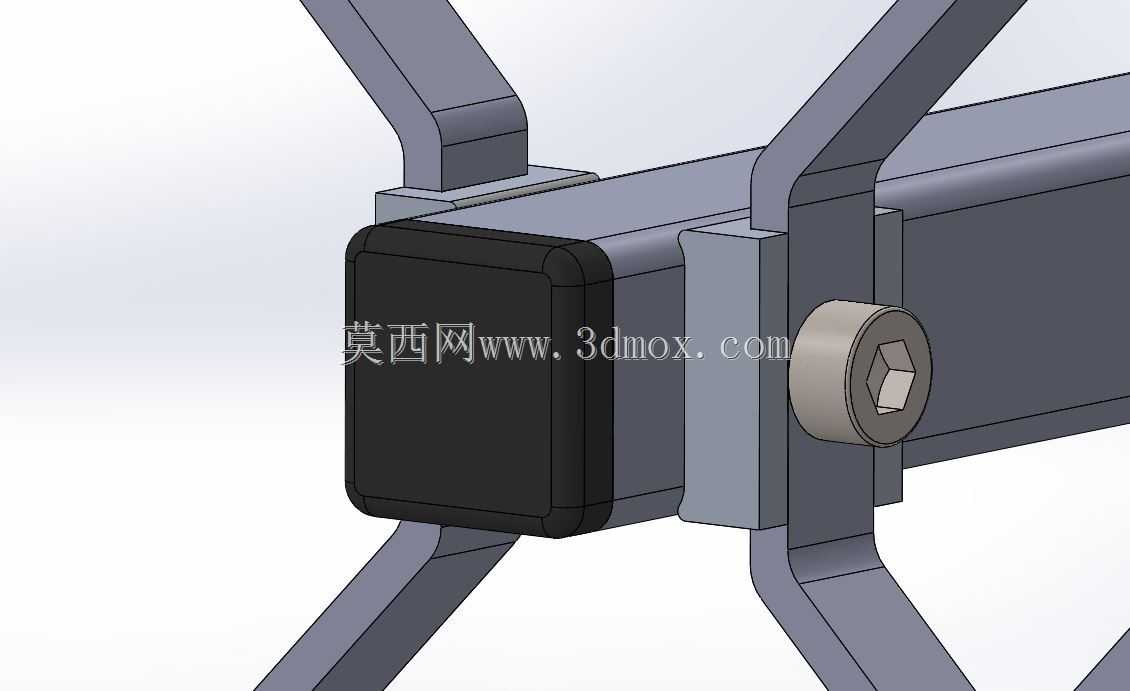

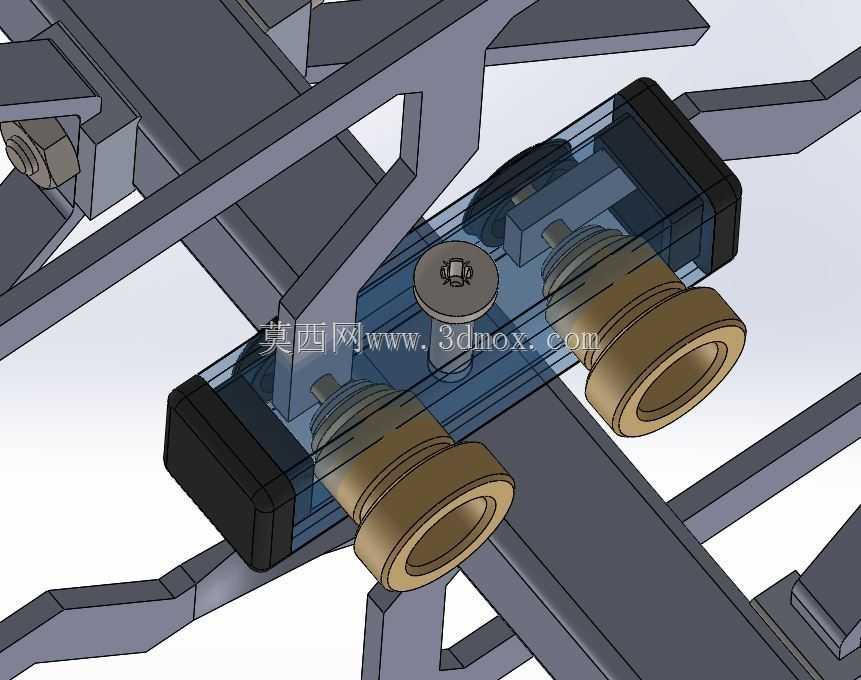

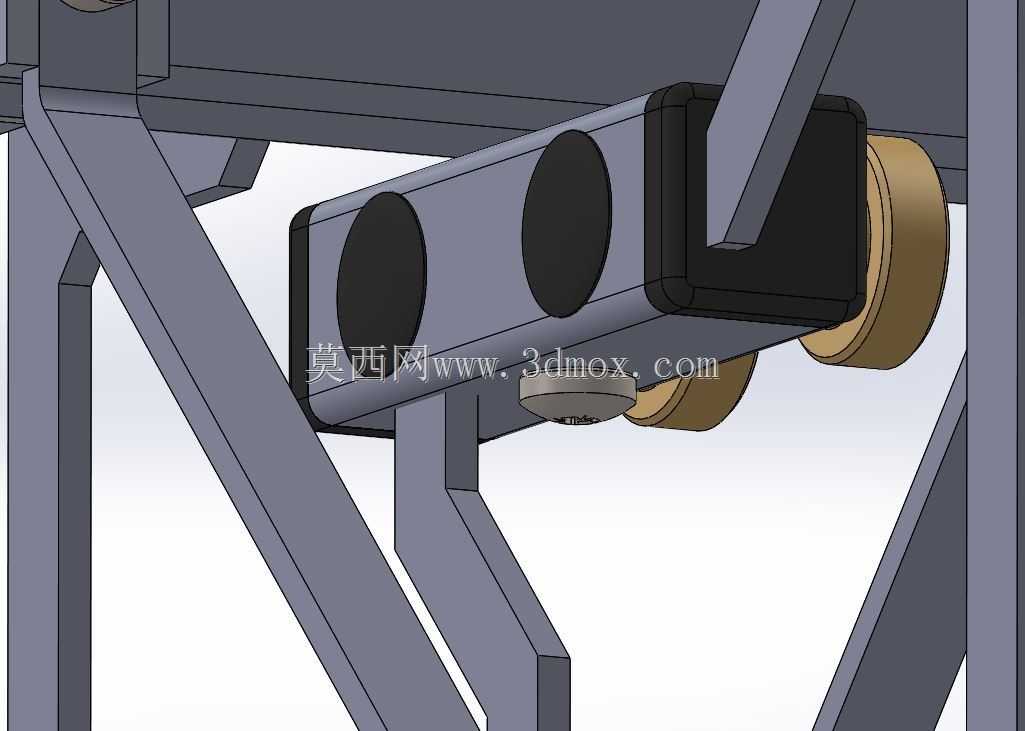

从功能特性来看，该天线采用8组导波元素排布设计，包含1组反射器与多组驱动器引向结构，能够在水平与垂直两个极化方向上实现信号的定向增益，有效抑制旁瓣信号干扰，提升信号传输的指向性与抗干扰能力；天线端部预留两组额外安装孔位，既可以通过U形螺栓完成快速抱杆固定，也可以搭配双紧固件卡箍实现不同安装面的适配固定，馈电端采用压入式MCX型Amphenol连接器，连接稳固且插拔便捷，能够适配多数常规射频通讯模块的接口需求。

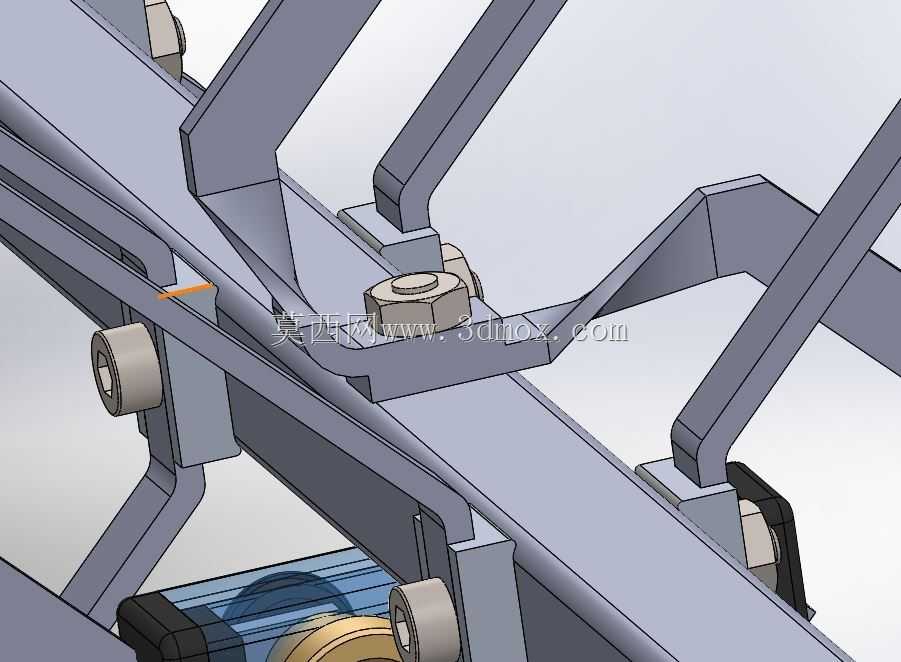

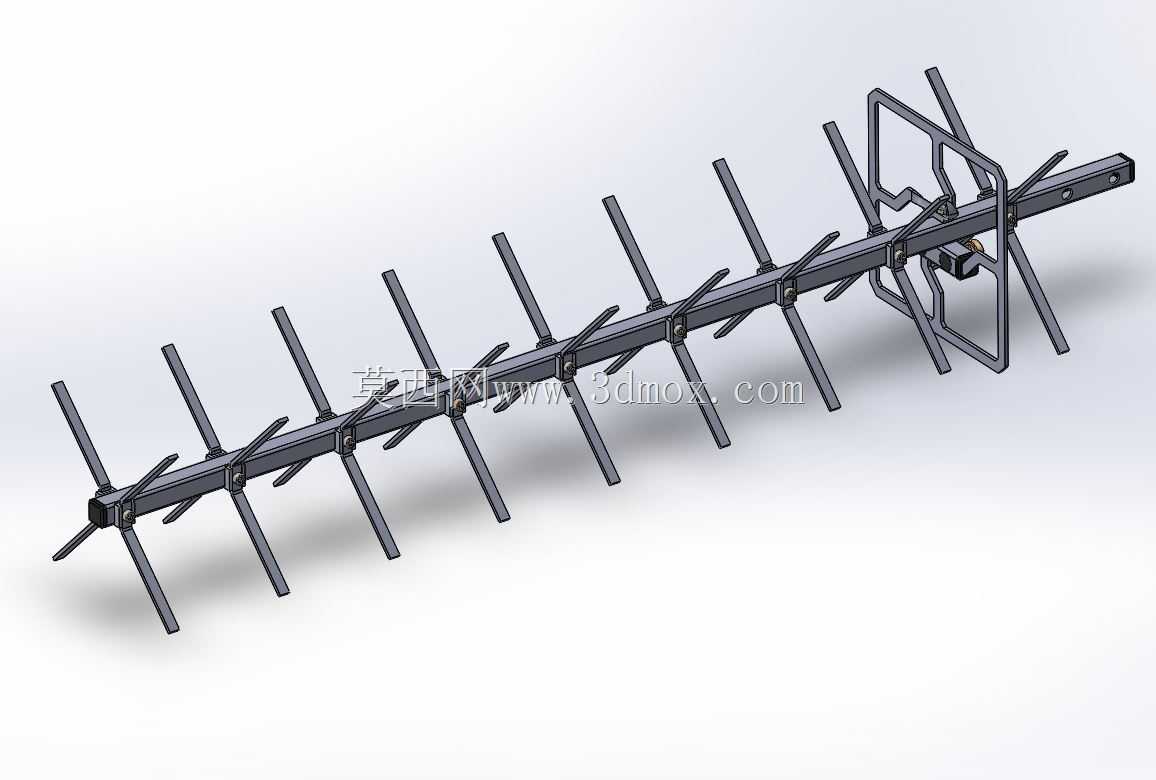

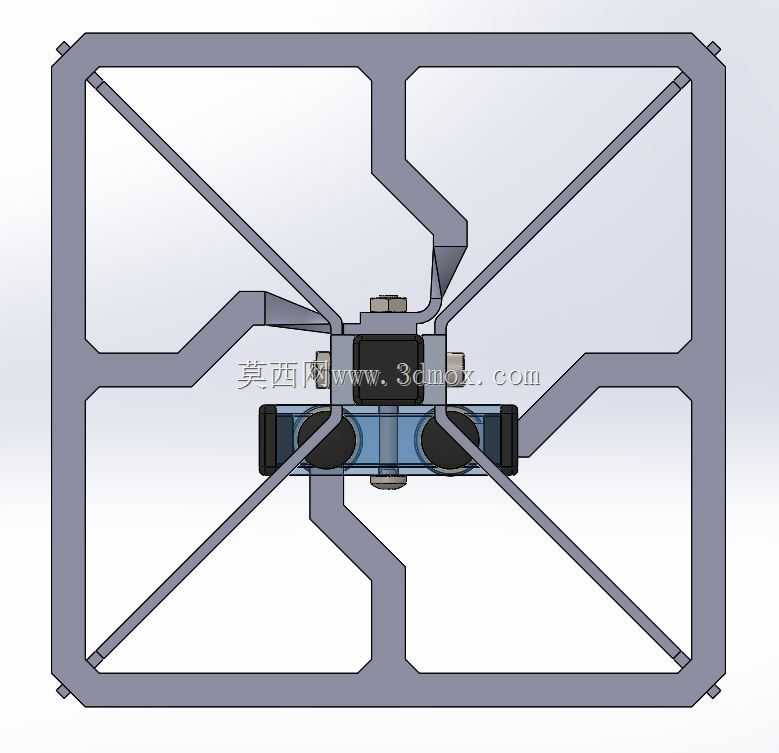

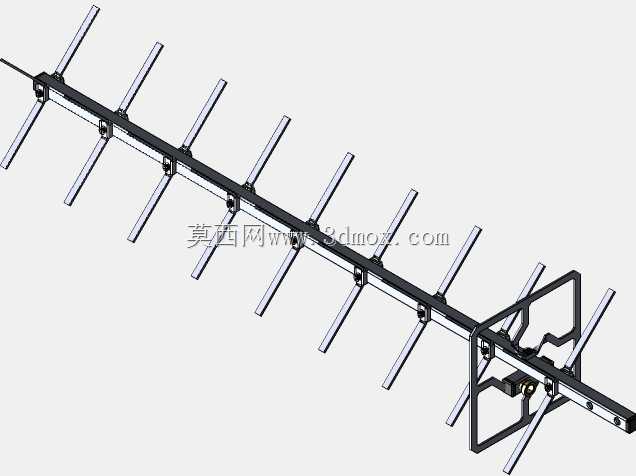

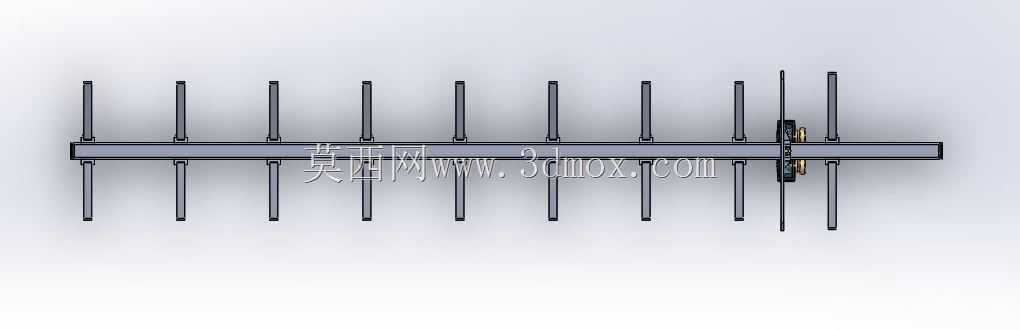

在设计思路上，这款天线做了针对性的小型化优化，整体采用对称式X型振子排布结构，所有引向振子沿主支撑杆等距分布，反射器设置在天线尾端形成信号反射面，将收发能量集中指向天线轴向方向；同时设计阶段充分考虑了加工与使用的便利性，整体结构无复杂异形曲面，既可以通过化学蚀刻工艺完成高精度批量生产，也支持常规机加工方式进行小批量定制制作，振子与主杆的连接结构做了简化处理，组装时无需复杂工装即可完成定位固定，有效降低生产与组装的成本。

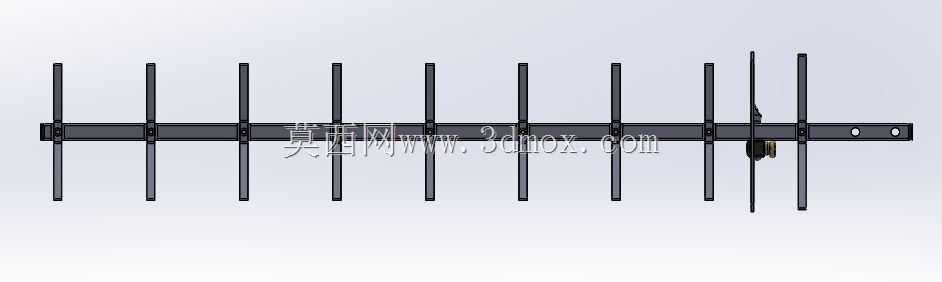

从安装边界与尺寸参数来看，该天线整体总长度约330毫米，整体径向尺寸紧凑，属于小尺寸台式或便携使用的天线类型，安装时仅需预留沿天线轴向350毫米、径向150毫米的无遮挡空间即可，不会占用过多设备安装空间；安装过程中可根据实际信号传输方向调整天线轴向指向，搭配端部的固定结构可灵活调整俯仰角度，适配不同的安装环境需求，紧凑的尺寸也让它能够轻松集成到便携通讯设备、小型无线基站、临时信号中继装置中，不会给设备整体带来过多的负重与空间负担。
