超宽带宽频PCB平面射频天线结构设计

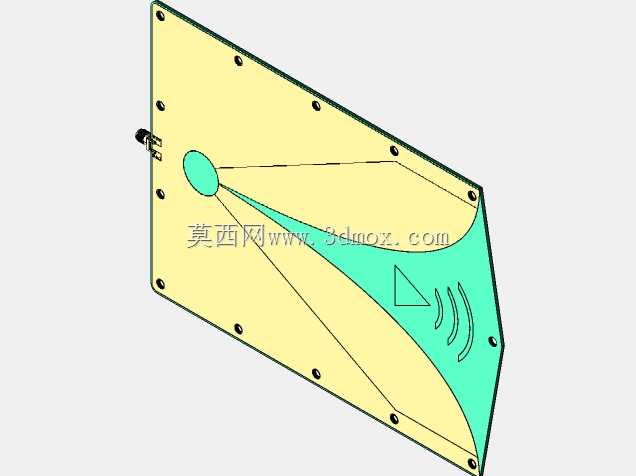

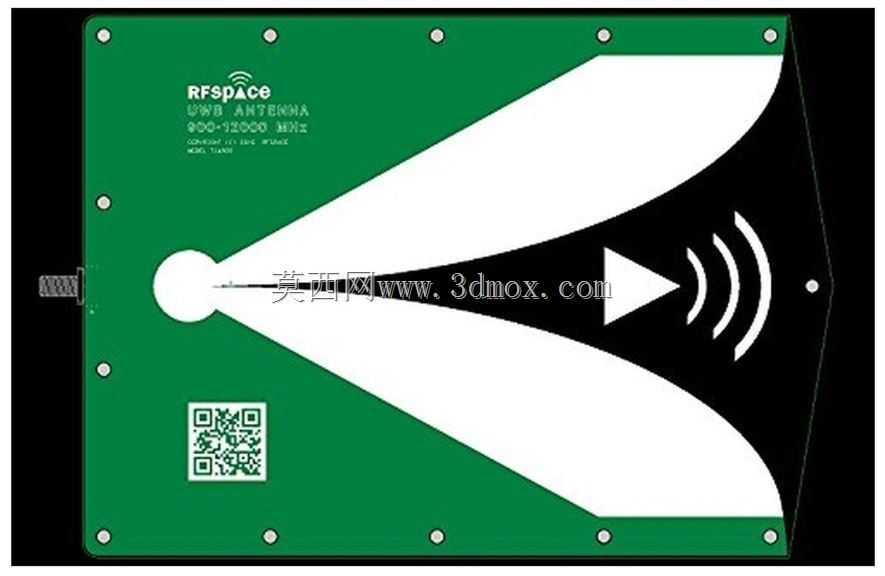

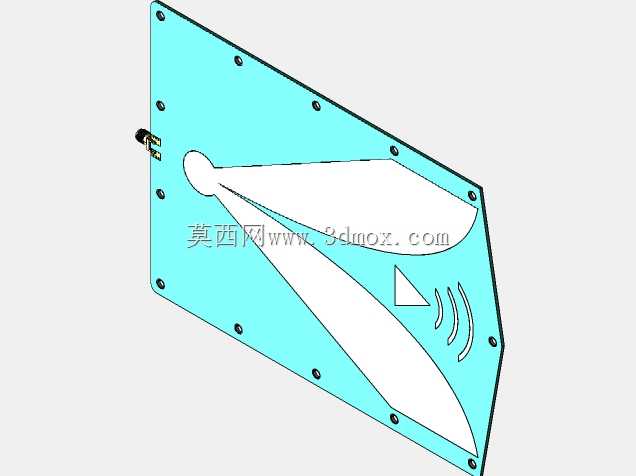

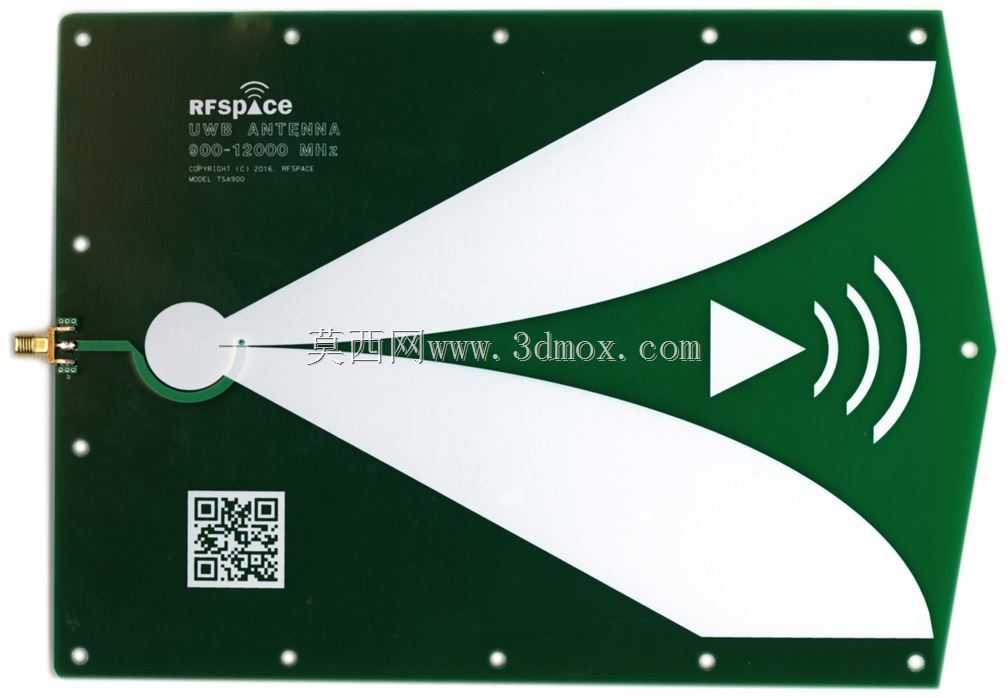

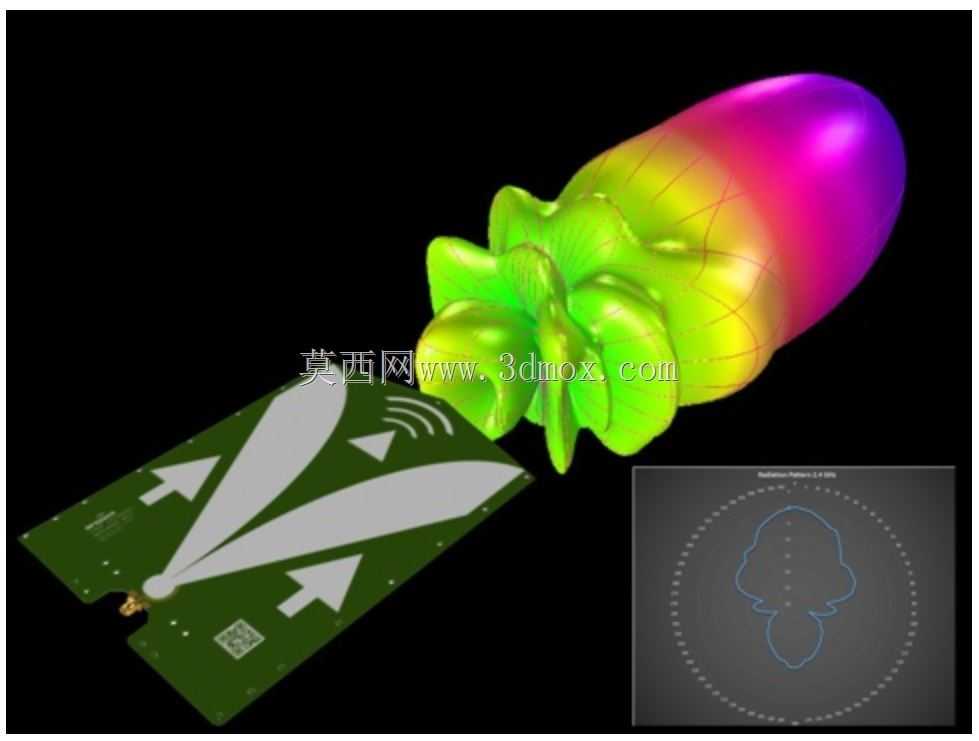

这款平面结构的超宽带射频天线，采用常规PCB板材加工成型，核心采用渐变锥形槽的Vivaldi天线结构形式，能够覆盖900MHz到12GHz的极宽工作频段，在宽频信号收发场景下具备稳定的全向辐射特性。从实际应用场景来看，这类天线可适配探地雷达的信号收发需求，能够穿透浅层地表完成地下目标的回波信号采集，支撑地质探测、管线排查类作业；在无线通信测试领域，可作为EMI/EMC测试暗室中的宽频信号收发探头，完成不同频段的电磁辐射、传导测试的信号捕捉，覆盖LTE、WiMAX、WiFi、GSM、HDTV、物联网通信等多类民用通信频段的测试需求，同时也可适配信号情报侦测、脉冲雷达、软件无线电系统、频谱分析设备的信号收发端，满足多频段信号无需更换天线即可完成采集传输的使用需求。在功能特性上，这款天线依托PCB微带馈电的结构设计，无需额外复杂的馈电网络匹配，在全工作频段内可保持稳定的驻波比与辐射增益，渐变槽的结构设计让天线的辐射方向图在高低频段都能保持良好的对称性，减少信号收发过程中的方向畸变，相比传统的单频段或窄带天线，无需在多频段测试场景中频繁更换天线、校准链路，大幅提升测试与通信系统的搭建效率。设计思路上，这款天线摒弃了传统金属喇叭天线的立体加工结构，全部辐射结构与馈电线路都集成在单层PCB板材上，通过渐变的金属辐射臂结构实现宽频段的阻抗匹配，辐射臂上的方向标识既可以在安装时快速识别天线的极化方向，也可辅助安装对位，馈电端采用标准的射频同轴接头焊接位，可直接适配常规的射频线缆连接，无需额外转接结构。在安装边界上，这款天线整体为薄型平板结构，整体厚度仅为常规PCB板材厚度，可直接通过板边的安装孔固定在设备壳体内部或测试支架上，不会占用过多的立体安装空间，辐射方向上无金属遮挡即可保持最佳的辐射效率，安装时仅需注意馈电端的线缆走线避开天线正面的辐射区域，即可保证全频段的工作性能稳定，整体结构无活动部件，可靠性高，可适配长期固定安装的测试场景或嵌入式集成到各类无线通信设备内部。
