轻型固定翼飞机桁架式承力机架结构

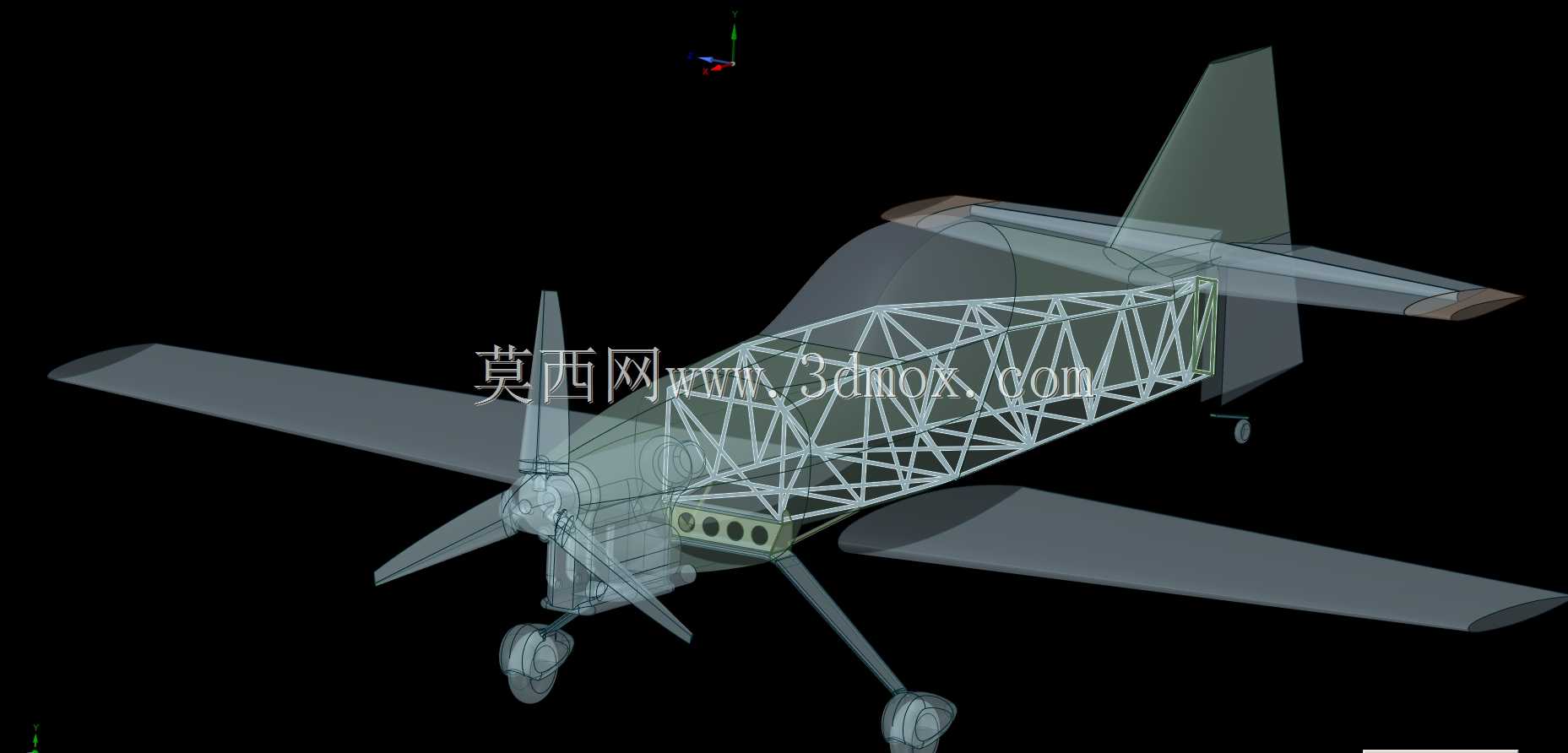

该桁架式机架是轻型固定翼飞行器的核心承力主体结构，主要应用于小型通航飞机、轻型运动飞机以及无人固定翼飞行器的机身中段核心承载区域，承担整机组装过程中全机载荷传递、部件安装定位的核心作用，是连接机翼、尾翼、动力单元与起落架系统的核心受力骨架。在实际飞行场景中，该机架需要承受机翼传递的升力载荷、动力单元输出的振动载荷、飞行过程中的气动交变载荷以及起降阶段的冲击载荷，其结构合理性直接决定整机的结构强度与飞行安全边界。

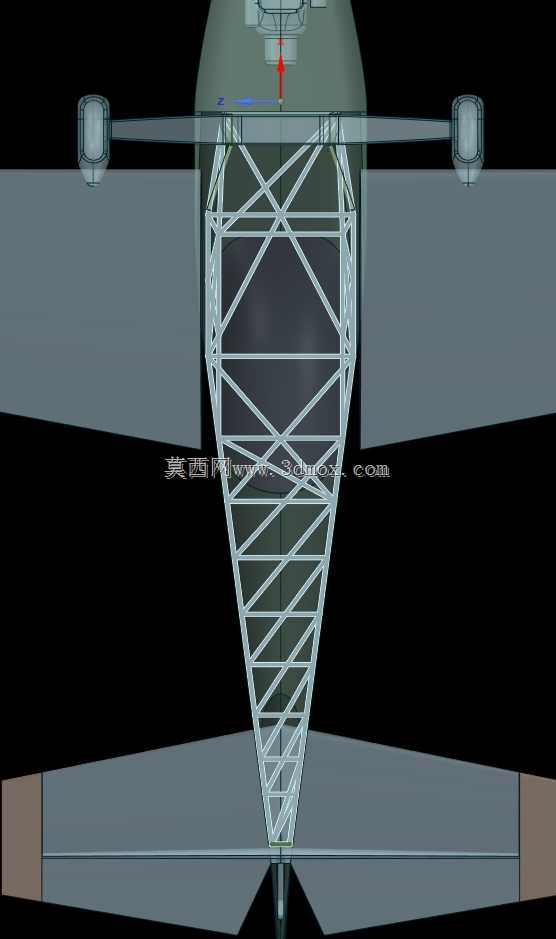

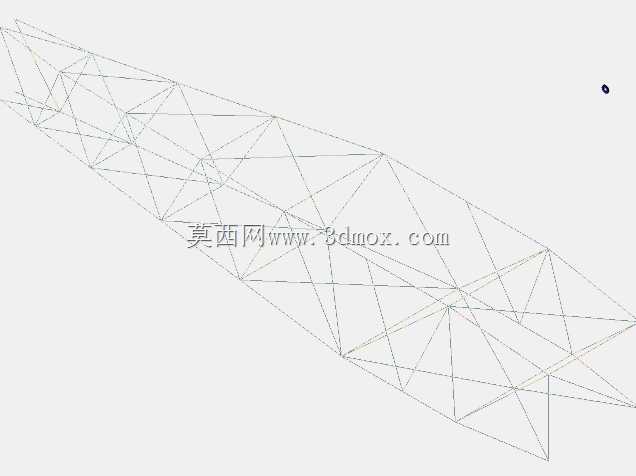

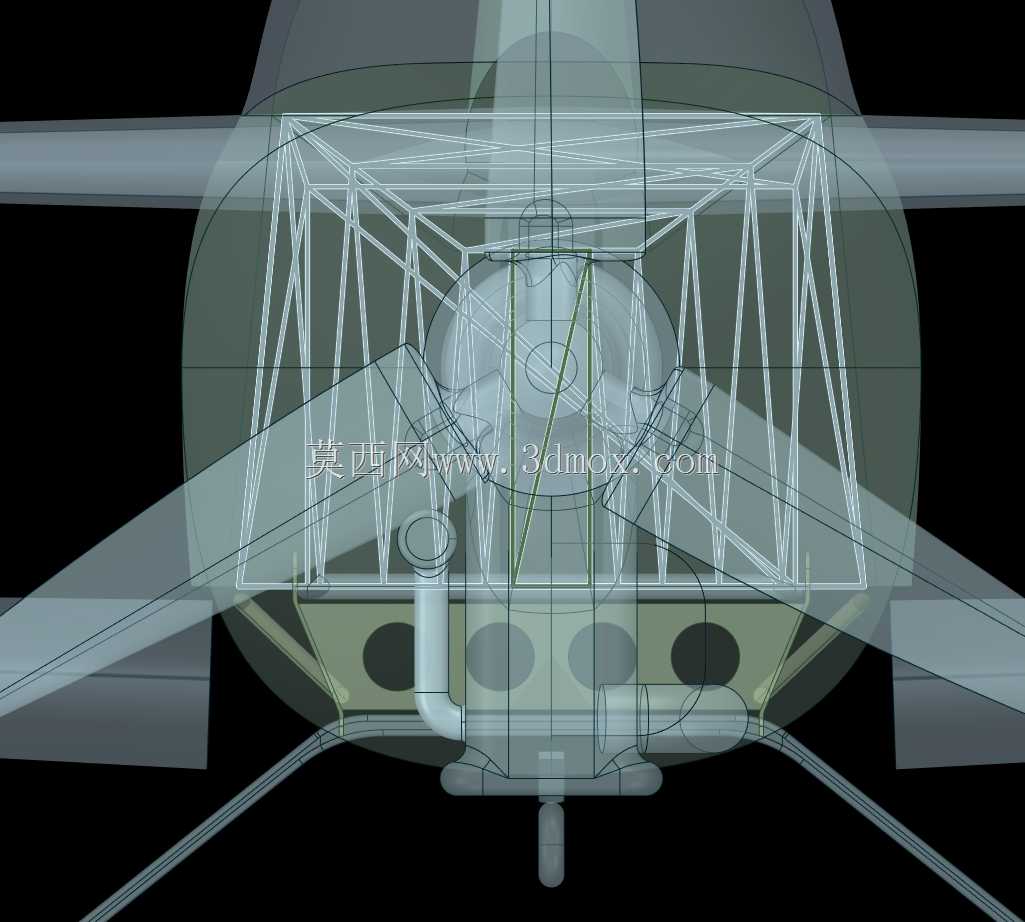

从功能特性来看，该机架采用空间桁架式构型，通过多组斜向支撑杆件与纵向主承力梁组合形成稳定的空间受力体系，相比传统蒙皮承力的半硬壳结构，在同等重量下具备更高的比强度，能够在轻量化设计的前提下满足全工况的载荷承载要求。机架上部预留了与上机翼蒙皮、翼梁的对接安装接口，两侧设置了机翼主梁的连接定位面，可实现机翼与机身的刚性传力连接，下部预留了起落架安装支座、设备舱挂载点，能够适配航电设备、燃油系统、任务载荷的安装固定需求，尾部的收敛构型可直接对接尾翼承力梁，实现尾翼气动载荷向机身主体的顺畅传递。

设计过程中优先遵循航空结构的等强度设计原则，每一组杆件的排布角度、截面尺寸都经过受力路径优化，主传力路径上的杆件采用连续贯通设计避免应力集中，斜向支撑杆件按照三角形稳定构型排布，将集中载荷均匀分散到整个桁架体系上，避免局部杆件受力过载。机架整体采用对称式构型，中轴线与整机气动轴线完全重合，可有效降低飞行过程中的偏航力矩，整体外轮廓尺寸严格匹配轻型固定翼飞机的机身中段安装边界，最大宽度适配常规轻型飞机的机身截面尺寸，长度覆盖从机翼对接区到尾翼连接段的核心承力区间，所有安装接口的位置度公差满足航空构件的装配精度要求，不需要额外加工调整即可完成与周边部件的适配组装，能够有效降低整机的装配难度与结构重量，提升飞行器的有效载荷占比与飞行续航表现。
