异形带孔安装基座结构设计方案

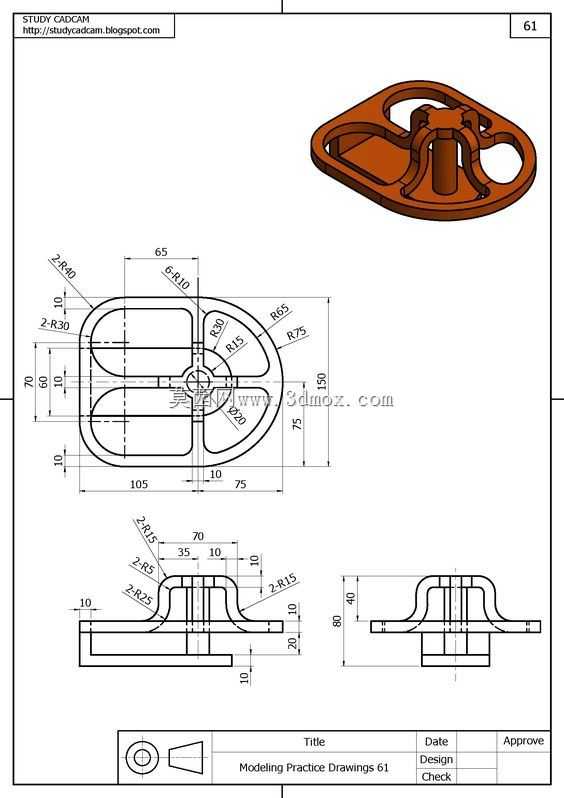

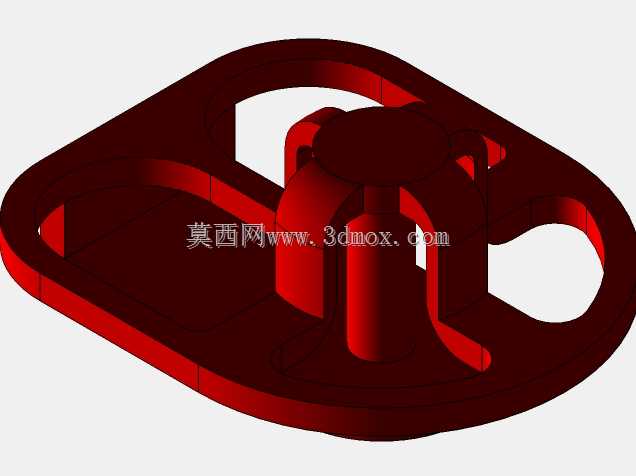

该异形带孔安装基座是工业装配场景中常用的承载连接构件，主要应用于小型机电设备内部组件的定位固定、轻工机械辅助支撑结构的搭建，也可作为非标自动化设备中异形工位的转接安装载体，能够在紧凑的装配空间内完成多方向的连接定位需求，适配不同安装角度的零部件对接场景，解决常规标准安装座无法适配异形安装空间的痛点。从实际用途来看，该构件核心作用是为待安装的小型功能部件提供稳定的承载支撑，同时通过自身的异形轮廓避让周边其他运动构件，避免设备运行过程中出现结构干涉，其上开设的多个异形通孔既可以作为紧固件的穿装通道，也可作为线缆、小型传动杆件的穿越通道，减少设备内部额外的走线、穿杆结构设计，优化整体装配空间利用率。从功能特性来看，该基座采用中部凸起柱体、周边带镂空轮廓的结构设计，中部凸起的柱体可作为定位芯轴，与待安装部件的定位孔配合实现快速对位，保证安装位置的精度；周边的镂空结构在不降低整体结构强度的前提下，有效减轻构件自身重量，降低设备整体负载，同时减少材料消耗，适配轻量化设备的设计需求；基座底部为平整安装面，能够与安装基准面完全贴合，保证安装后的稳定性，避免长期承载后出现倾斜、移位问题。在设计思路上，该构件优先遵循安装空间适配原则，整体轮廓完全匹配目标安装区域的边界形状，所有圆角过渡均经过应力校核，避免直角位置出现应力集中导致的结构断裂问题；各安装孔的位置根据待连接部件的对接点位精准排布，保证紧固件安装后受力均匀，不会出现偏载问题；中部柱体的高度根据待定位部件的配合深度设定，既保证定位配合长度足够提供稳定的定位效果，又不会因为柱体过高占用多余的装配空间。从外形尺寸与安装边界来看，该基座整体长度控制在105毫米，最大宽度为70毫米，总高度为40毫米，所有外轮廓的圆角半径从R10到R55不等，适配周边构件的避让需求；安装面的平整度公差控制在0.1毫米以内，保证安装后的贴合度；中部定位柱的直径为10毫米，与标准定位孔的配合公差选取过渡配合区间，兼顾安装便利性与定位精度；周边各安装孔的位置尺寸公差控制在±0.05毫米，保证对接安装时无需额外修配即可完成装配，有效提升现场装配效率。
