带斜切槽与腰形孔的机加工定位块

这款零件是机械加工工装与小型设备装配场景中常用的定位限位构件，主要用于工装夹具的侧向定位、小型自动化设备的行程限位、以及装配工位的工件承托定位场景，在五金加工、电子装配、小型非标设备组装等场景中都能适配使用，可直接嵌入工装基座的安装槽内，为待加工或待装配工件提供稳定的侧向支撑与位置基准，避免工件在加工、装配过程中出现位移偏移，保障工序精度。

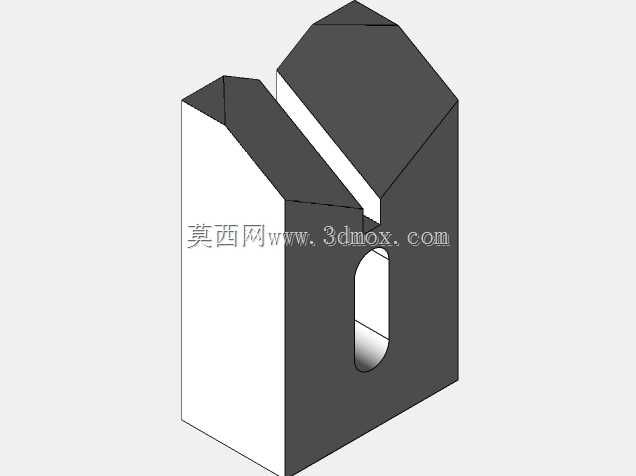

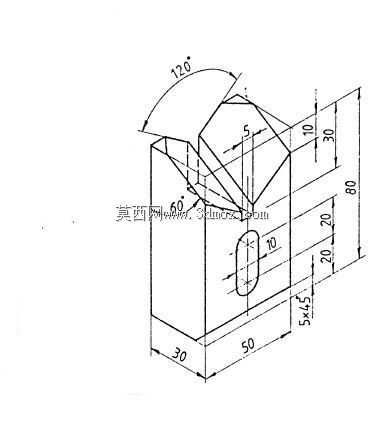

从功能特性来看，该零件主体为长方体基座结构，底部设置有5×45°的倒角，既可以去除加工锐边避免安装时割手，也能在嵌入安装槽时起到导向作用，降低装配对位难度。零件正面开设的腰形孔长度为10mm，可适配M8及以下规格的紧固件穿过，腰形孔的设计允许零件在安装时进行小范围的位置微调，抵消基座安装孔的加工误差，提升装配适配性。零件顶部设计有120°夹角的V型斜切结构，斜切交汇位置设置有深度5mm的避让槽，可用于定位轴类、小尺寸棱柱类工件，V型面的60°辅助斜角能够让工件自然滑入定位位置，无需额外对位即可保证工件轴线与定位面的平行度，顶部右侧的台阶结构高度分别为10mm、20mm，可作为不同高度工件的侧向抵靠面，适配多种尺寸工件的定位需求。

设计过程中优先考虑了零件的加工工艺性与安装适配性，整体外形尺寸控制为长50mm、宽30mm、总高80mm，安装边界清晰，可直接适配宽度30mm的标准工装铝型材槽位，无需额外修改基座结构。所有棱角位置除明确标注的倒角外，均做了0.5mm的锐边倒钝处理，避免零件周转、安装过程中出现磕碰划伤。腰形孔的位置距离零件底面20mm，距离右侧端面20mm，符合通用工装的安装孔位规范，可与多数标准工装的预装孔位直接匹配，减少现场二次打孔的工作量。顶部V型结构的角度经过反复校验，120°的夹角既可以保证对直径6-20mm范围内轴类零件的稳定夹持，也不会因夹角过小导致工件取放不便，斜切面上的尺寸公差按照IT7级精度设计，可满足普通机加工与装配工序的定位精度要求，无需后续额外的研磨处理即可直接投入使用。
