带圆弧弯臂双安装基座连接构件

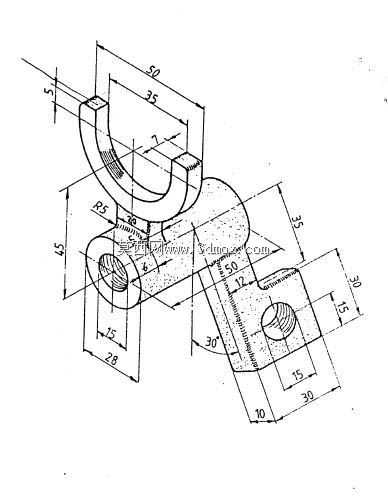

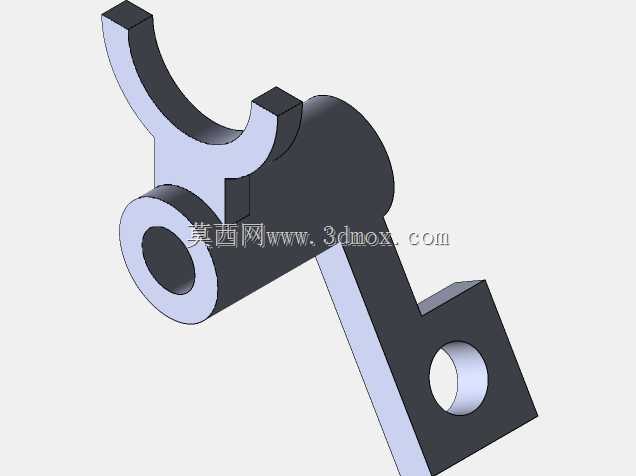

该构件属于机械装配体系中常用的刚性连接支撑类五金件，主要应用在轻工机械、小型自动化输送设备、工装夹具台架的点位连接场景中，可实现两个呈空间角度分布的安装面之间的刚性衔接，替代传统焊接式连接支架，降低现场装配的调整难度，同时具备更高的装拆复用性，在需要频繁调整工位布局的生产线辅助架体、检测设备定位支架、小型物料承托挂架中都有广泛的适配空间。从实际功能来看，该构件一端为U型圆弧弯臂结构，圆弧过渡半径为R5，弯臂端部带有平直的安装卡位，卡位厚度为5mm，可卡入对应槽位后通过紧固件锁止，避免连接后出现周向转动；弯臂延伸段的平直部分长度为35mm，总外伸长度为50mm，能够跨过相邻部件的干涉区域，将另一端的安装基座延伸至指定的装配位置。构件另一端为双基座布局，两个安装基座呈30度空间夹角分布，其中靠近弯臂的基座长度为28mm、宽度为15mm，基座上预制有沉头安装孔，可通过螺栓将该端固定在设备的主架体平面上；远端基座长度为30mm、宽度为15mm，基座边缘预留10mm的安装避让边，同样带有预制安装孔，用于固定待支撑的功能部件，两个基座之间通过带加强筋的连接段过渡，连接段上设置的R10圆弧过渡结构可有效降低应力集中系数，在承受交变载荷时减少开裂风险。在设计思路上，该构件优先考虑了装配的适配性，所有安装孔位的中心距都做了整数化处理，两个基座的安装孔中心距分别为15mm和12mm，可适配市面上通用的M6、M8标准紧固件，无需额外定制连接件；整体外形的最大外轮廓尺寸控制在紧凑范围内，安装时不会占用过多的架体空间，弯臂部分的圆弧结构既满足了空间避让的需求，也相比直角弯折结构具备更好的抗扭性能，在承受垂直于安装面的载荷时，弯臂根部的应力分布更均匀，能够稳定承载5kg以内的静态挂装载荷。安装边界方面，该构件固定端需要的最小安装平面尺寸为35mm*30mm，活动端安装面距离固定端基准面的垂直高度为45mm，装配时需要在弯臂外侧预留至少5mm的操作空间用于紧固件锁紧，两个基座的30度夹角设计可让被支撑部件自然倾斜至符合操作习惯的角度，无需额外加装角度调节垫片，大幅减少装配时的调整工时。
