多工位夹持执行工装结构设计方案

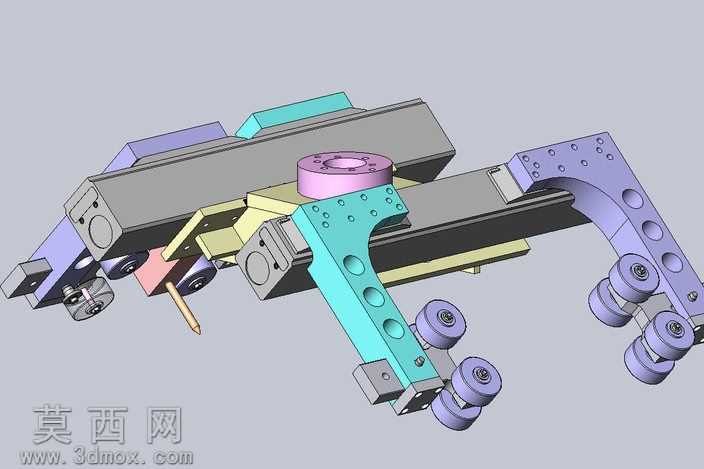

该夹持工装采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束校验，确保活动部件的运动行程无干涉、配合公差符合机械加工装配要求。整体结构以中心安装法兰作为与外部执行设备的连接基准，法兰下方设置横向承载主梁作为主体支撑框架，主梁两侧对称布置可调节夹持臂组件，夹持臂采用轻量化镂空结构设计，在保证结构刚性的前提下降低整体自重，提升工装运行的响应速度。夹持臂末端配置多组滚轮式压紧组件，滚轮采用高耐磨材质模拟设置，配合弹性缓冲结构可自适应不同外形尺寸工件的表面弧度，避免夹持过程中对工件表面造成压伤，同时保证夹持力均匀分布。主梁下方居中位置设置定位执行组件，搭配细长定位销结构可完成工件的精准对位工序，实现夹持与定位工序的同步完成，缩减工位作业的辅助时间。各连接部位均采用标准化紧固件模拟装配，结构模块化程度高，可根据不同的工件夹持需求更换对应规格的夹持臂与压紧组件，拓展工装的适用场景。渲染阶段对不同功能部件赋予差异化材质属性，承载主梁采用哑光金属灰材质体现结构厚重感，夹持臂采用青蓝色与紫色区分不同装配模块，滚轮组件采用深紫色工程塑料材质，定位销采用金属亮面材质突出精密加工属性，整体渲染效果层次分明，可清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑工装的维护便捷性，易磨损的滚轮组件、定位销均设计为快拆结构，无需拆解主体框架即可完成损耗件的更换，降低设备运维成本。整体结构布局紧凑，运动部件的行程经过反复模拟校验，可适配自动化生产线的连续作业节拍，满足多规格工件的夹持转运、定位加工等工序需求。
