多规格锥齿轮传动接头组合结构

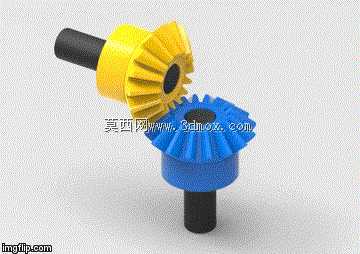

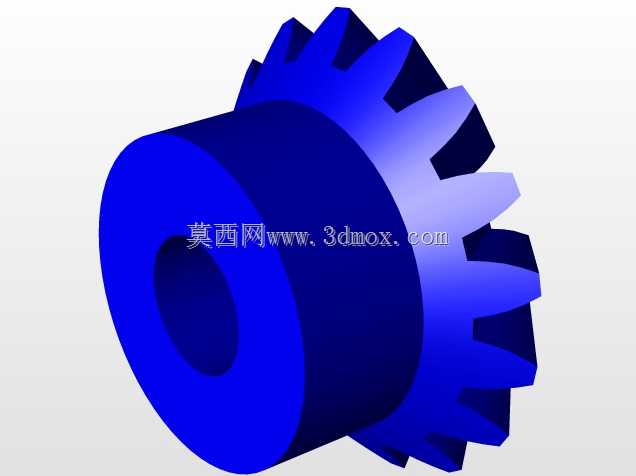

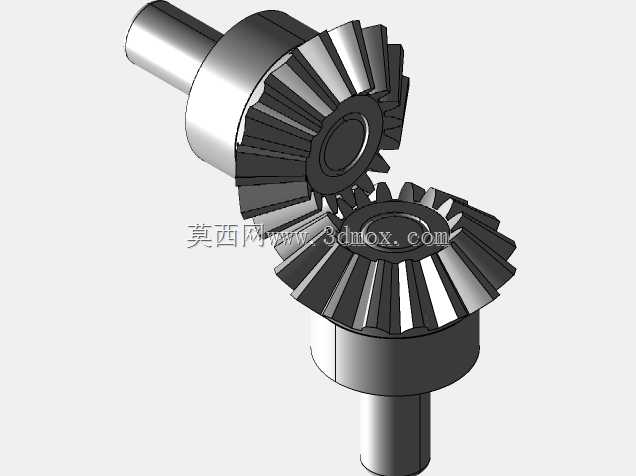

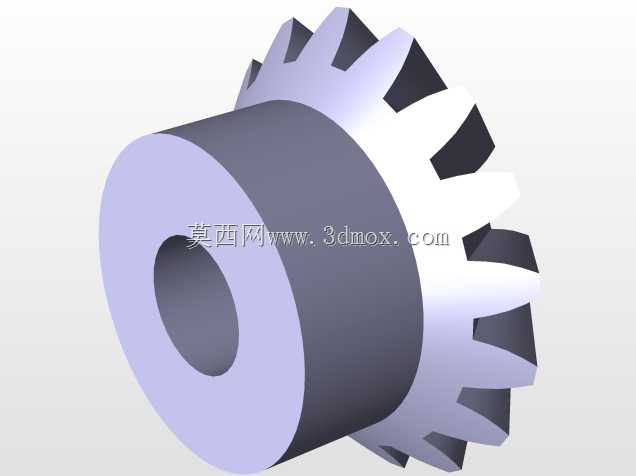

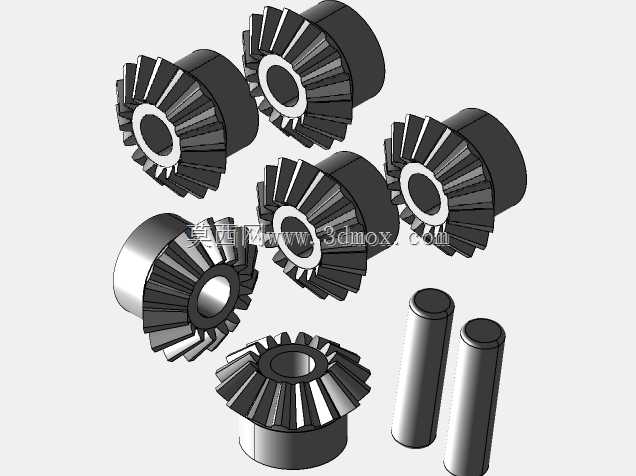

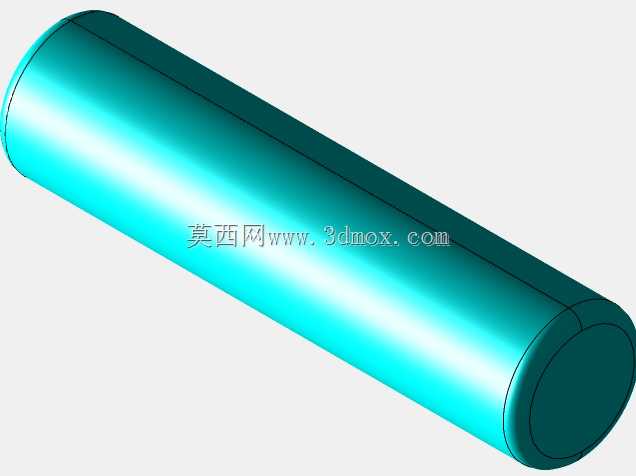

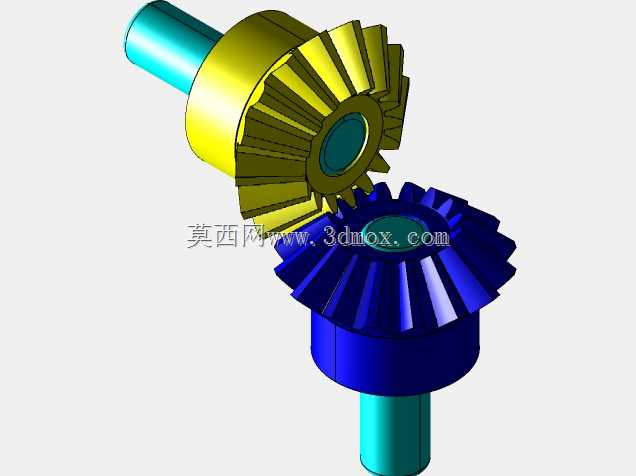

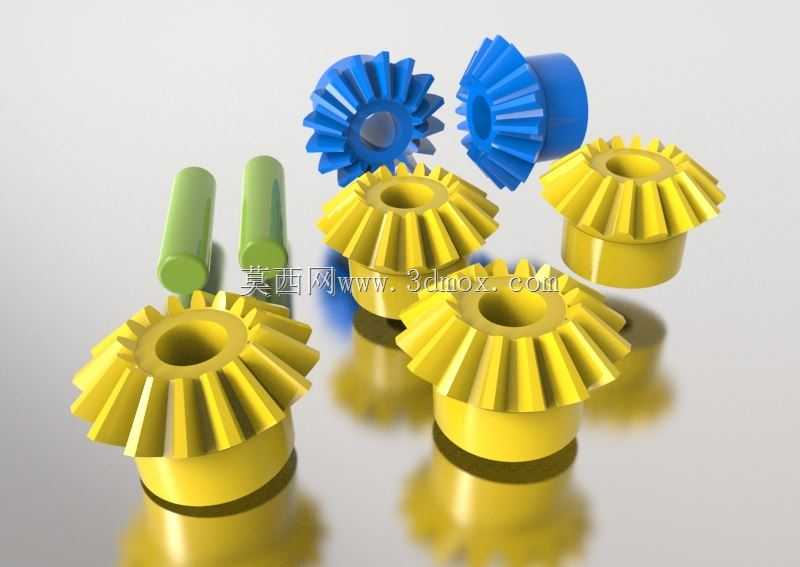

这套锥齿轮接头组合结构，主要面向相交轴动力传递的工业传动场景，可广泛适配小型自动化生产线、轻工输送设备、精密传动模组、小型农机操纵机构、玩具传动系统以及教学演示教具等领域，用来实现两相交轴之间的旋转动力换向传递，能够将输入轴的回转运动平稳转换为垂直方向或指定夹角方向输出轴的回转运动，解决不同安装方位动力部件之间的动力衔接问题。整套结构包含多种模数、齿数的直齿锥齿轮构件，搭配对应规格的连接轴件，可根据实际传动比需求灵活组合配对，满足不同转速、扭矩传递工况的使用要求。在功能特性上，直齿锥齿轮结构加工难度低、安装调试便捷，啮合传动过程中传动比恒定，运转平稳性较好，能够承受中等载荷的冲击，日常维护保养简便，适合在中低速、中等扭矩的传动工况下长期稳定运行。设计过程中，严格遵循直齿锥齿轮的啮合原理，对齿形参数进行了标准化匹配，保证配对齿轮的节锥角、模数、压力角完全契合，避免出现啮合卡滞、齿面偏磨、传动异响等问题；齿轮中心的轴孔采用标准通孔设计，可通过键连接、顶丝紧固等方式与传动轴实现可靠固定，防止传动过程中出现齿轮与轴的相对滑动；齿轮的轮毂部分做了加厚处理，提升齿轮整体结构强度，避免扭矩传递过程中轮毂开裂变形。在外形尺寸与安装边界方面，不同规格的锥齿轮分别适配不同的轴径安装需求，齿轮的齿顶圆直径、节锥长度、轮毂长度均经过合理规划，配对安装时两齿轮的节锥顶点能够精准重合，保证齿面啮合接触面积达到设计要求，既不会因为结构尺寸过大造成安装空间浪费，也不会因为尺寸余量不足导致结构强度不够；配套的连接轴件长度与直径和对应齿轮的轴孔完全匹配，轴端可根据安装需求搭配轴承、联轴器等标准传动配件，能够直接嵌入到各类设备的传动腔体内，不需要对设备原有安装结构做大幅度改动，可有效缩短设备传动系统的设计与装配周期，降低非标传动结构的开发成本。
