行星齿轮传动机构三维结构设计

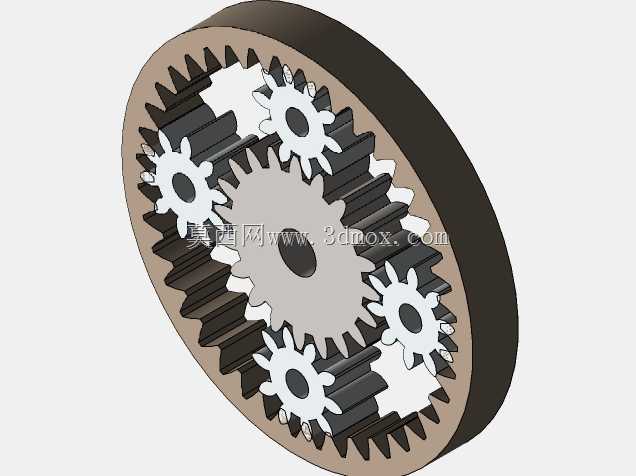

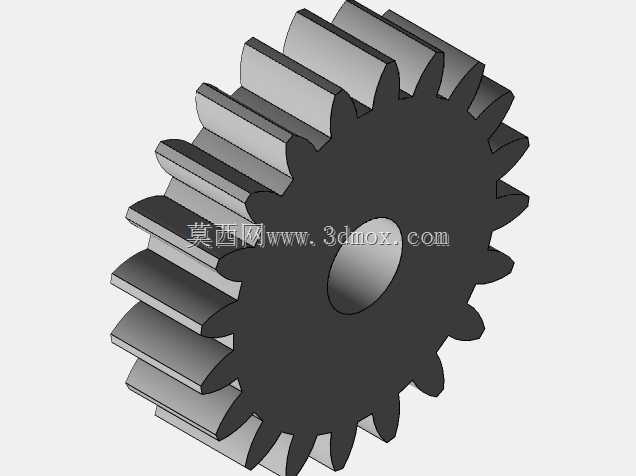

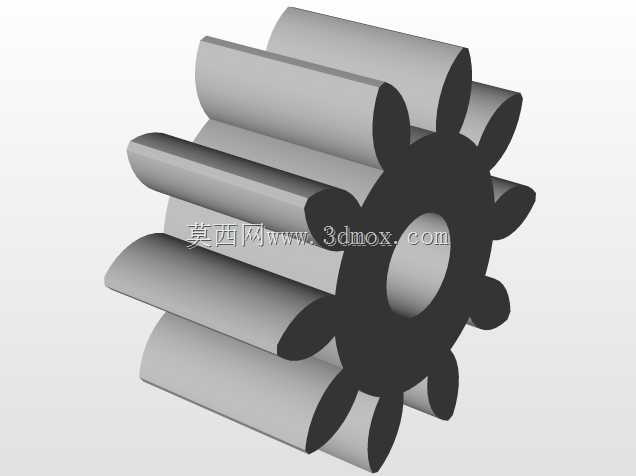

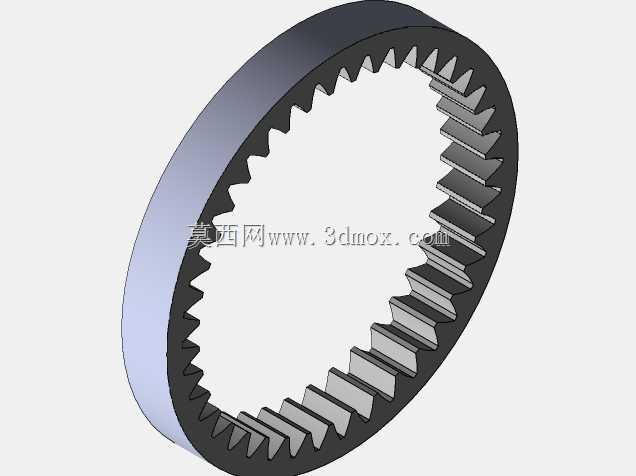

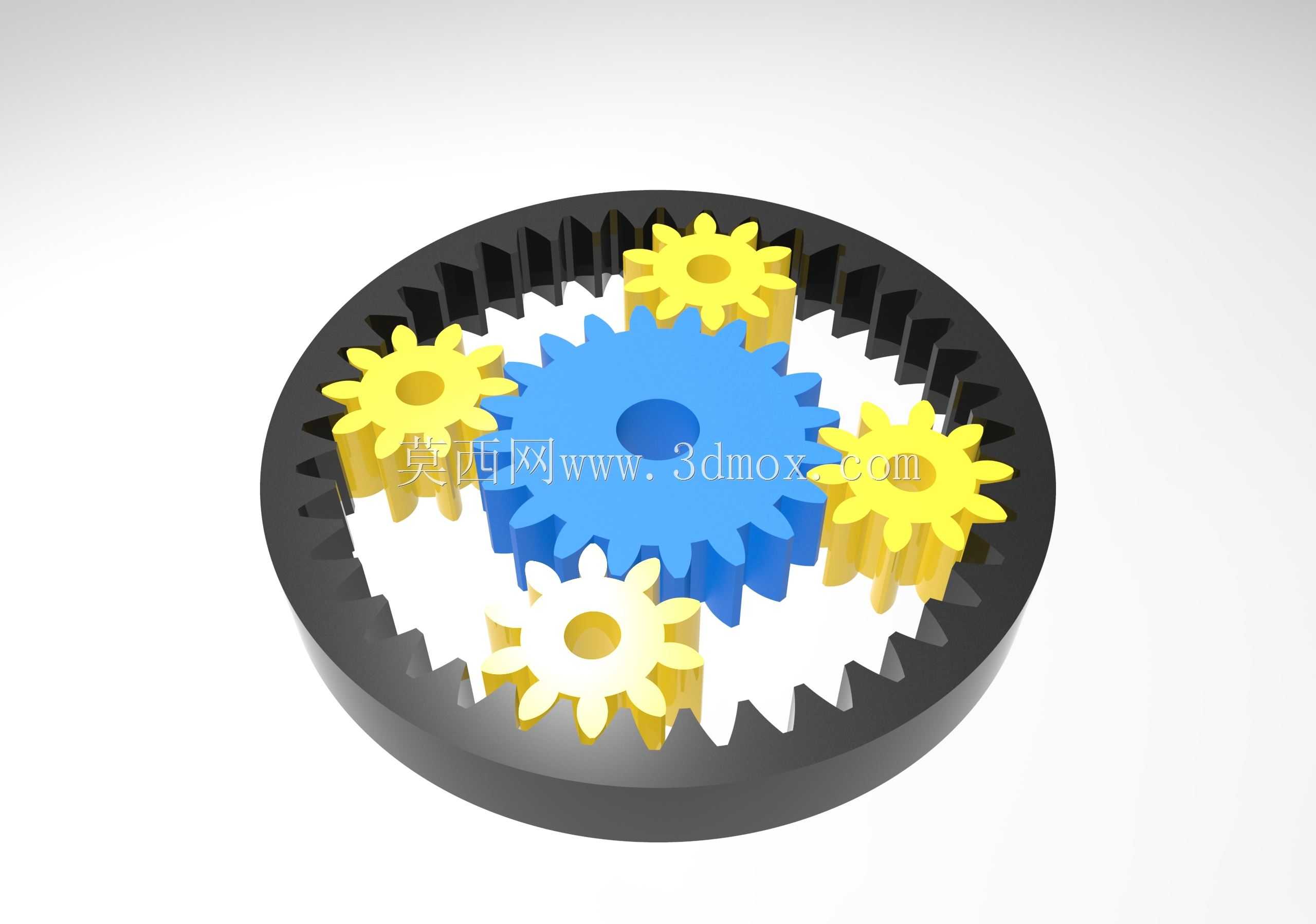

行星齿轮传动是机械传动领域应用极为广泛的减速增扭结构，这套行星齿轮传动机构可适配多类需要大传动比、小安装空间的动力传输场景，常见于工业减速机、新能源汽车动力总成、自动化输送设备的动力端、伺服电机配套减速单元等场景中，能够在紧凑的结构空间内实现高扭矩传递与精准的转速匹配。整套传动结构由内齿圈、中心太阳轮、多组均匀分布的行星轮以及配套的行星架组成，设计过程中充分考虑了载荷的均匀分配特性，四组行星轮沿太阳轮周向等角度排布，能够将输入扭矩均匀拆分到各啮合齿面，大幅降低单齿承受的接触应力与弯曲应力，有效提升整套机构的承载能力与运行寿命。设计阶段针对各齿轮的啮合侧隙做了合理预留，既保证传动过程中不会出现卡滞、顶齿问题，也能将传动回差控制在合理范围内，满足多数工业传动场景的精度要求。内齿圈采用整体环形结构设计，外圆可作为安装定位基准，能够直接与设备壳体配合安装，安装边界规整，不需要额外设计复杂的适配连接结构；中心太阳轮预留中心轴孔，可直接与输入动力轴通过键连接实现扭矩输入，行星轮通过销轴与行星架连接，行星架端预留输出连接位，可直接对接后续负载端的传动轴。各齿轮的齿形采用标准渐开线圆柱齿轮齿形设计，啮合重合度高，传动过程中运行平稳，噪音低，能够适配中高速的动力输入场景。整套结构的轴向尺寸紧凑，径向尺寸远小于同传动比的定轴齿轮传动结构，能够帮助设备大幅缩减动力单元的安装占用空间，在对安装体积有严格限制的设备场景中具备显著的应用优势。设计过程中也充分考虑了润滑路径的预留，齿轮啮合间隙与行星轮销轴位置都预留了充足的润滑介质存储空间，能够保证长期运行过程中各摩擦副得到充分润滑，降低磨损速率，延长维护周期。
