MANN+HUMMEL款卧式空气过滤器结构设计

这款卧式空气过滤器主要面向工业动力设备、商用车辆、固定式空压机系统的进气端净化场景，是进气系统前端的核心防护部件，核心作用是滤除进入设备内部空气中的悬浮粉尘、沙粒、硬质杂质与部分悬浮水汽，避免杂质进入气缸、叶轮等精密运动副造成磨粒磨损，大幅延长核心动力部件的使用寿命，降低设备运维更换成本。

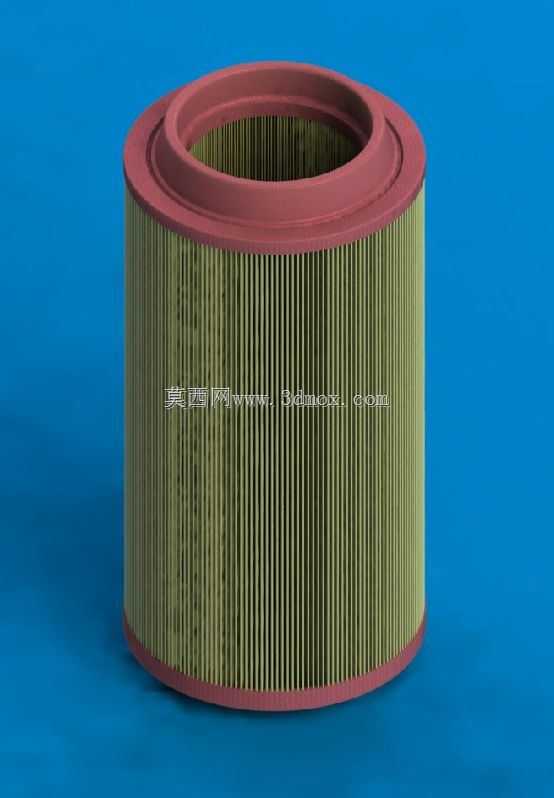

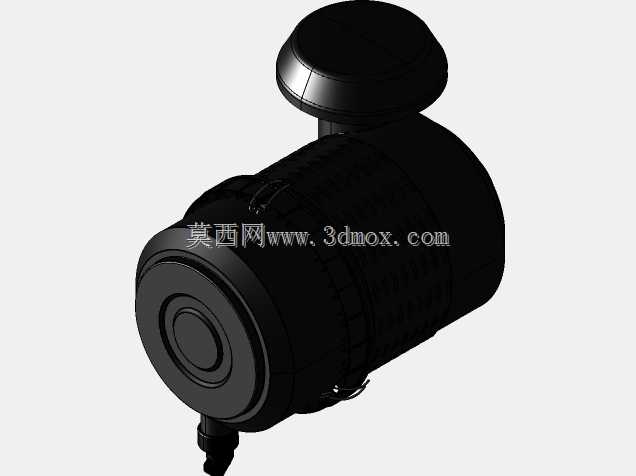

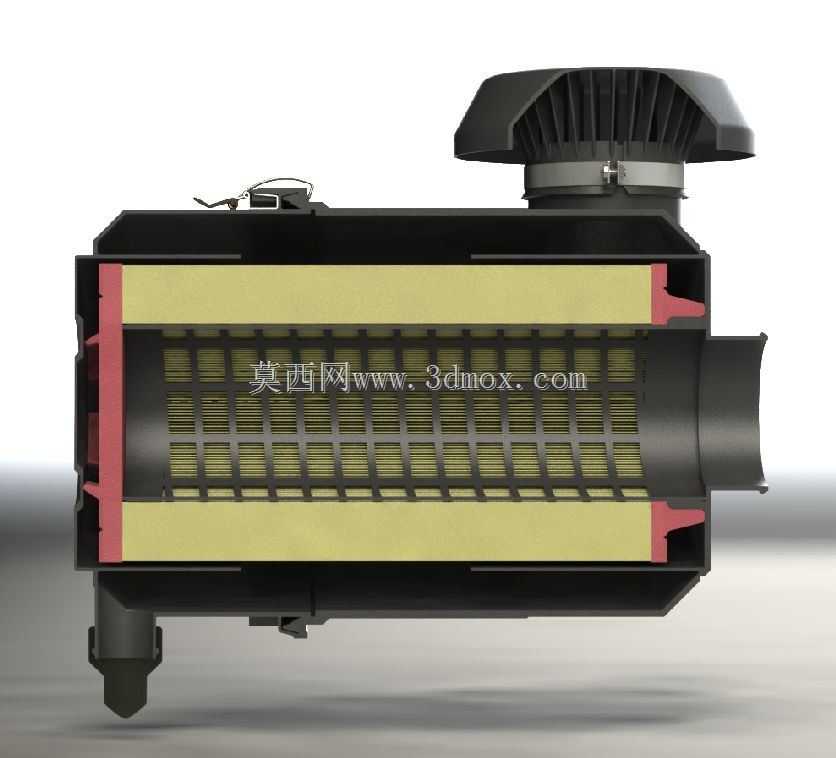

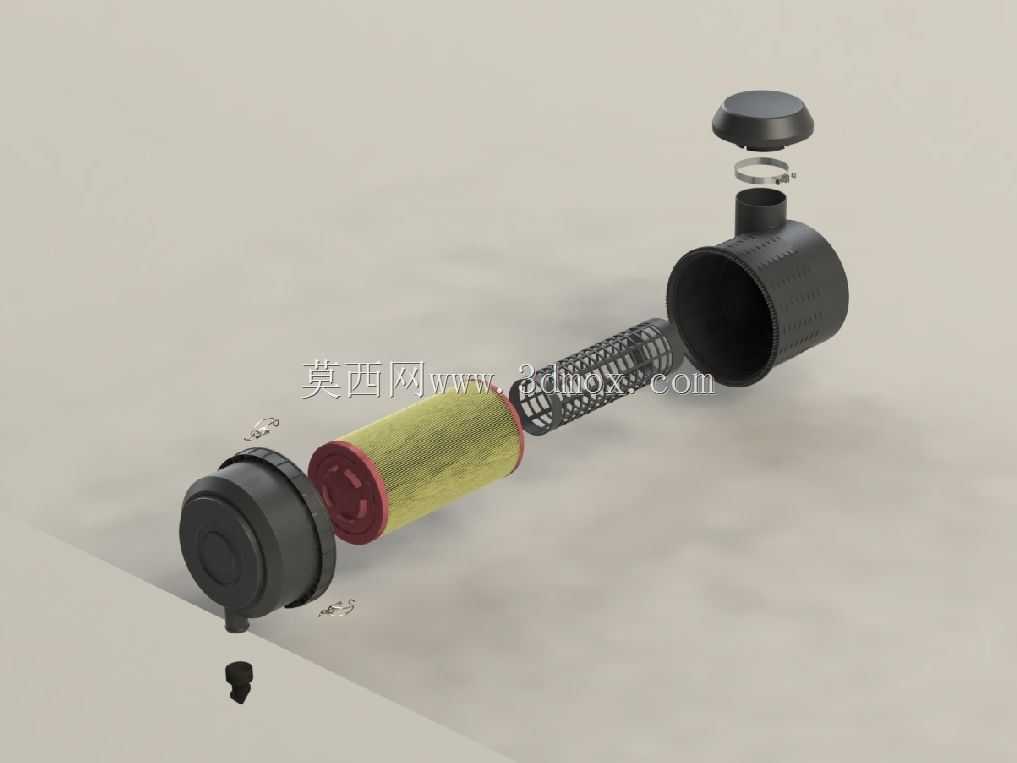

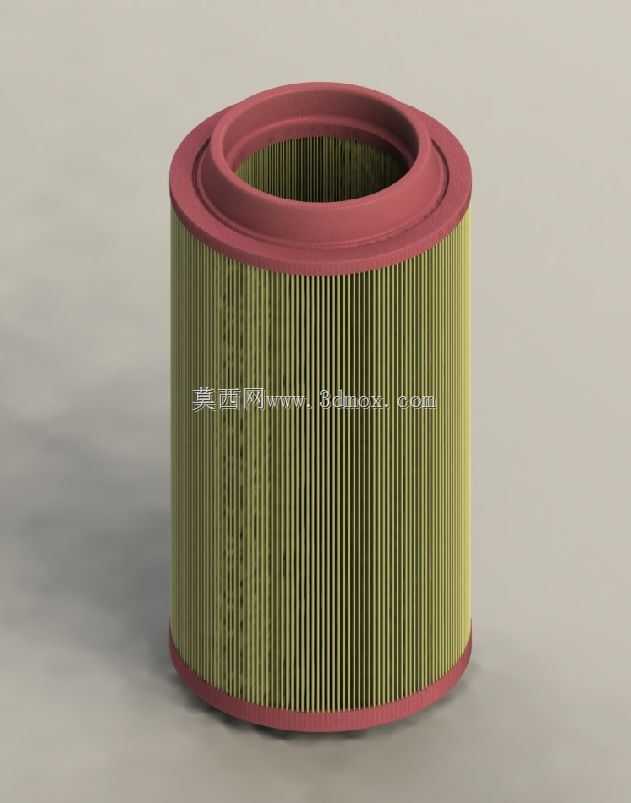

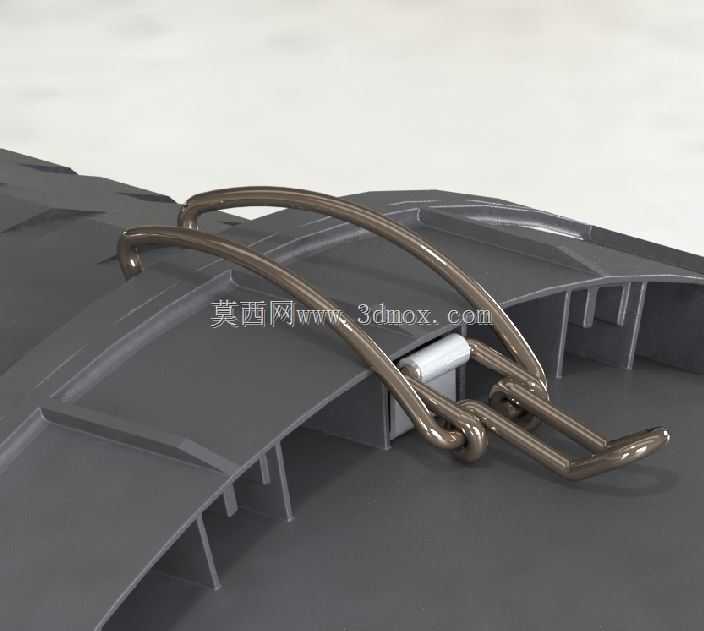

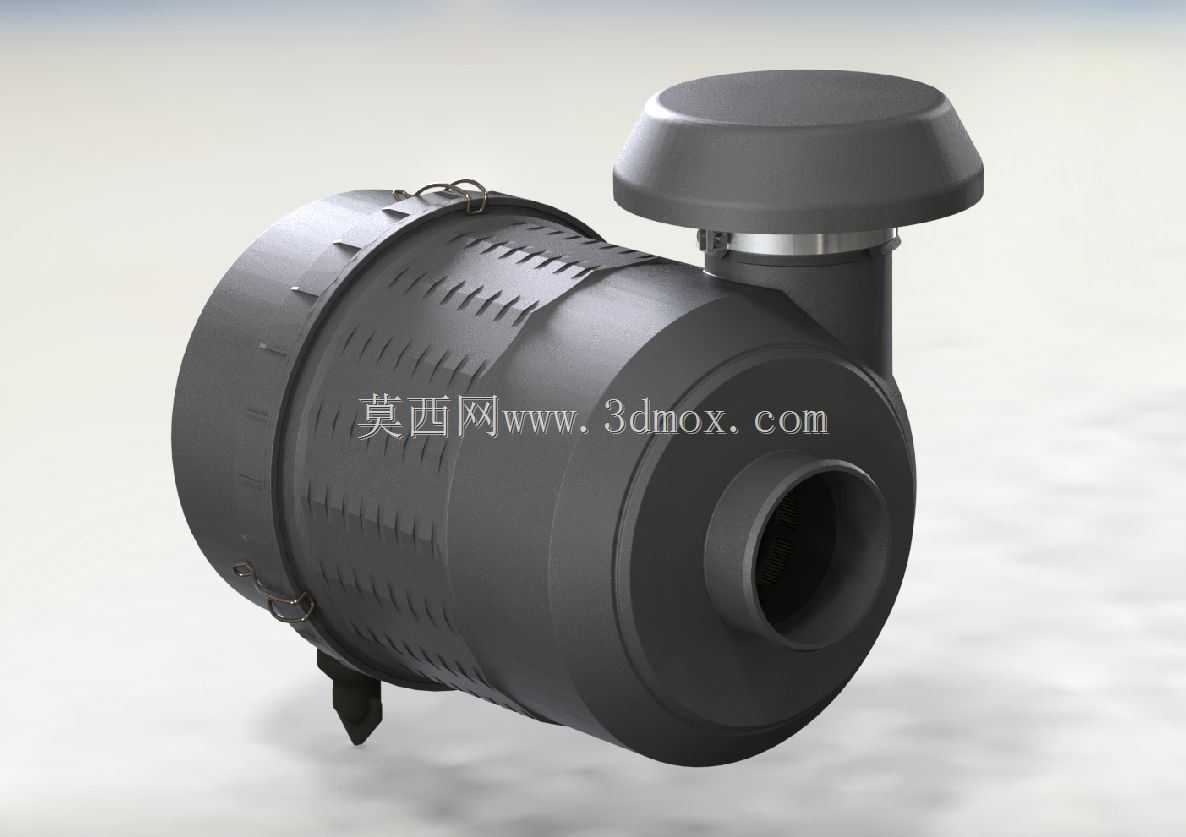

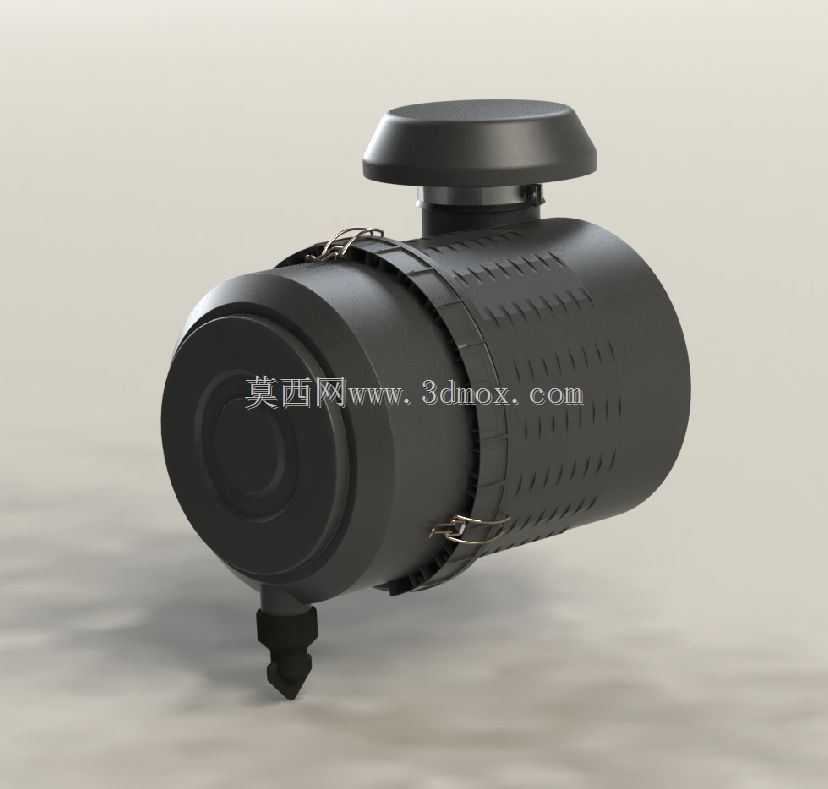

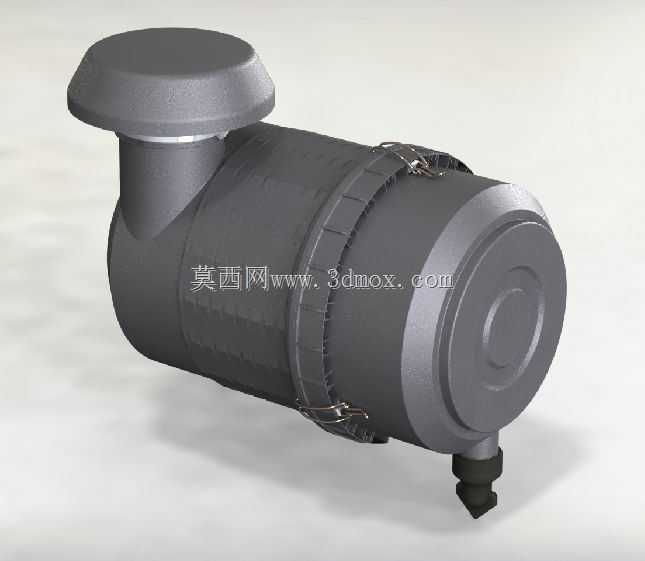

从功能特性来看，该款过滤器采用卧式横置筒体结构，顶部设置防雨防尘的上置进气帽，进气帽采用外翻挡边结构设计，可阻挡大体积杂物、雨水直接进入滤腔，同时引导气流沿筒体轴向均匀进入滤层，避免局部气流冲蚀滤材。筒体侧面排布有规整的通风格栅，既可以作为辅助进气通道降低进气阻力，也能对大颗粒杂物做初级拦截，减少主滤芯的容尘负担。筒体两端采用快拆式抱箍锁紧结构，无需专用工具即可快速开启端盖更换内部滤芯，适配户外、车间等复杂场景下的快速运维需求，底部设置有一体化的排尘排水接头，可依靠重力自动排出滤腔内部沉积的粉尘与冷凝积水，无需频繁人工开盖清理积尘。

从设计思路层面，整体结构优先平衡进气阻力与过滤效率的矛盾关系：横置筒体的长径比经过匹配计算，可保证气流在滤腔内部流速均匀，避免局部流速过高导致的滤材穿透问题；外壳采用加厚工程塑料材质，兼顾抗冲击性能与轻量化需求，可适应-30℃到80℃的工作环境温度，外壳表面的防滑筋条既可以提升结构强度，也能在安装搬运时增加摩擦力避免滑脱。

在安装边界方面，该款过滤器的安装接口位于筒体底部的排尘接头旁，采用标准法兰对接结构，可直接匹配对应口径的进气硬管或橡胶波纹管，整体卧式布局可降低安装高度需求，适配安装空间局促的动力舱布局，安装时需保证顶部进气帽与周边遮挡件保留足够的进气间隙，底部排尘口需垂直向下预留排污空间，避免排尘通道被遮挡影响自动排污效果，整体结构无突出尖锐边角，可适配车载移动、固定工位等多类安装场景的振动工况，连接部位的密封结构可保证进气系统负压状态下无漏气短路问题。
