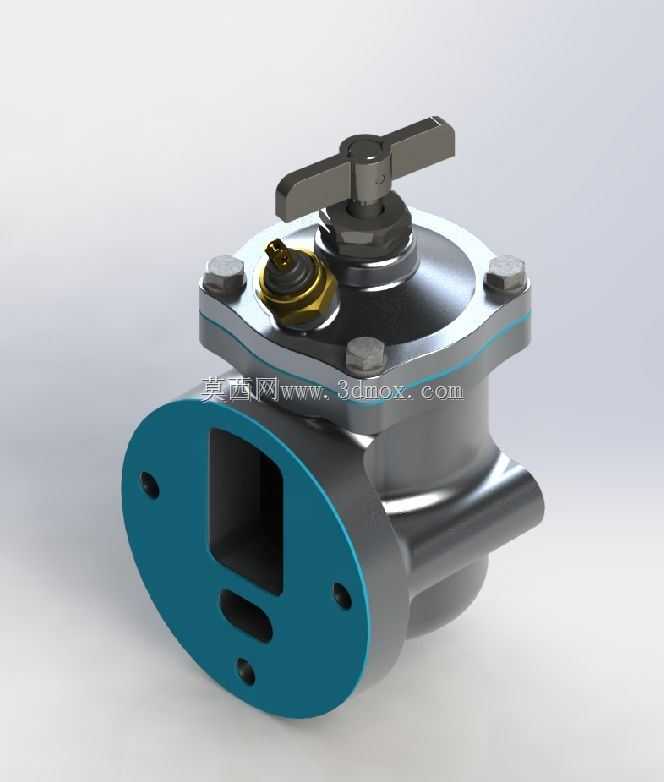

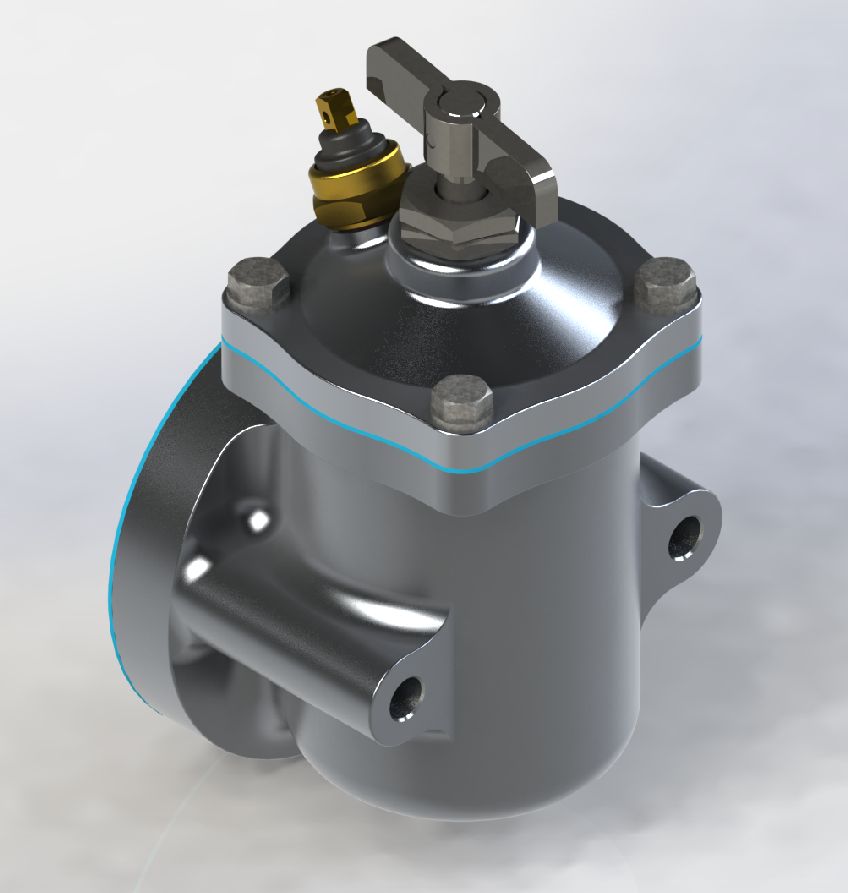

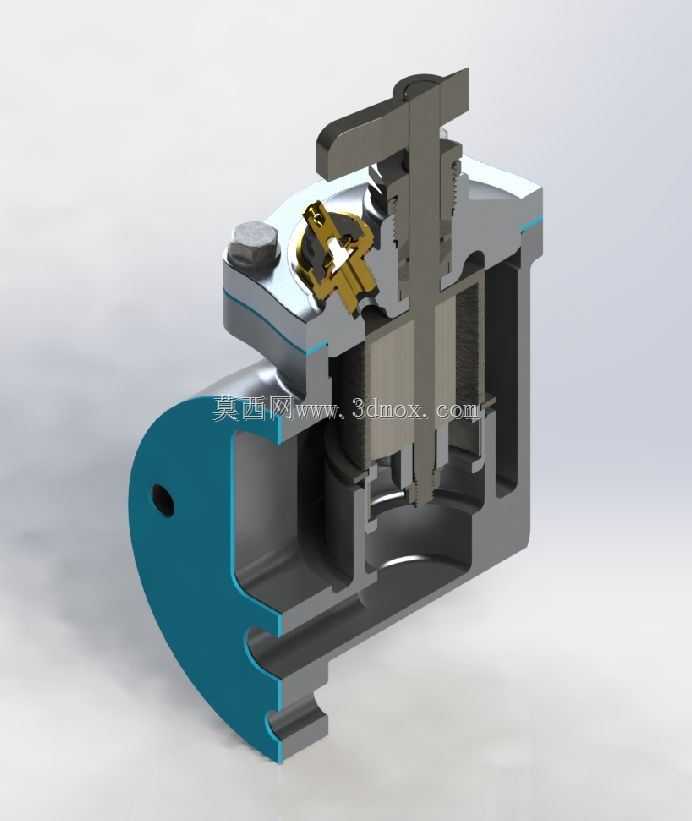

剖视展示结构的机油滤清器三维设计

这款机油滤清器是内燃机润滑系统的核心防护部件，主要应用在车用动力、工程机械动力、固定式发电机组等搭载内燃发动机的场景中，安装在发动机缸体的油路主通道上，承担着过滤机油中金属磨屑、胶质杂质、碳沉积物的核心作用，避免硬质颗粒进入曲轴、凸轮轴、轴瓦等精密运动副表面造成磨粒磨损，同时维持机油的清洁度，延长机油更换周期与发动机整体使用寿命。

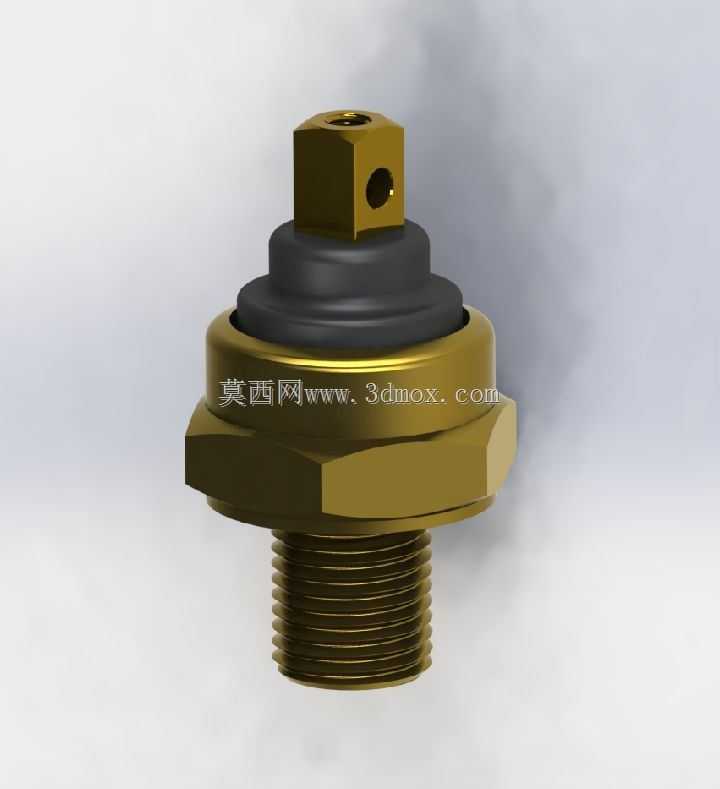

从功能特性来看，这款滤清器采用全流过滤的结构设计，机油从壳体周向的进油口进入滤腔后，穿过滤芯介质完成杂质拦截，洁净的机油从中心通油道流向发动机各润滑点位，结构上集成了旁通阀与止回阀结构：当滤芯因杂质堵塞导致压差超过设定阈值时，旁通阀会自动开启，让未经过滤的机油临时进入主油道，避免发动机出现短时间断油干磨的严重故障；止回阀则在发动机熄火后封闭进油通道，保留滤清器内部的存油，让下次冷启动时可以快速建立油压，减少启动阶段的部件磨损。

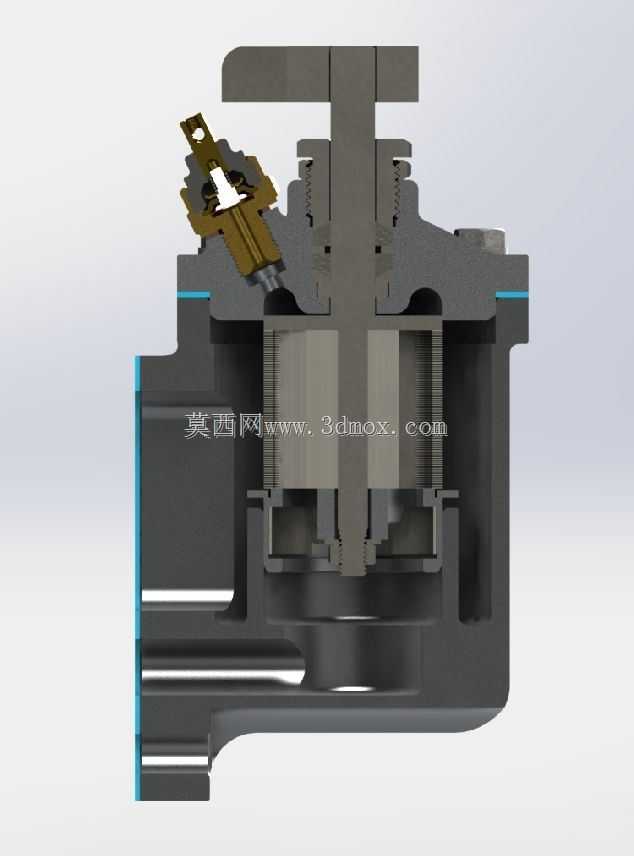

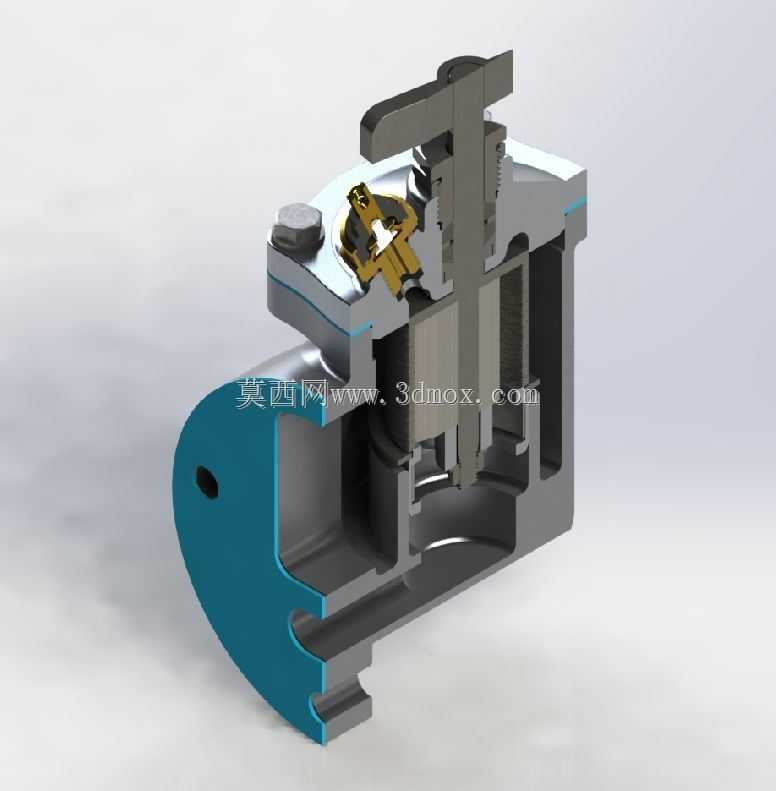

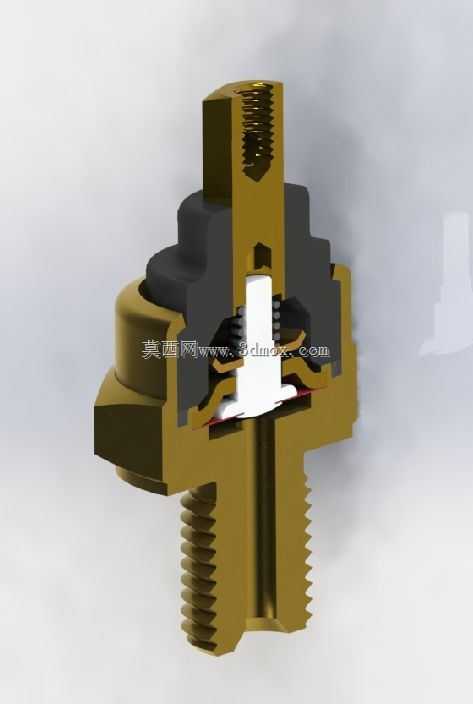

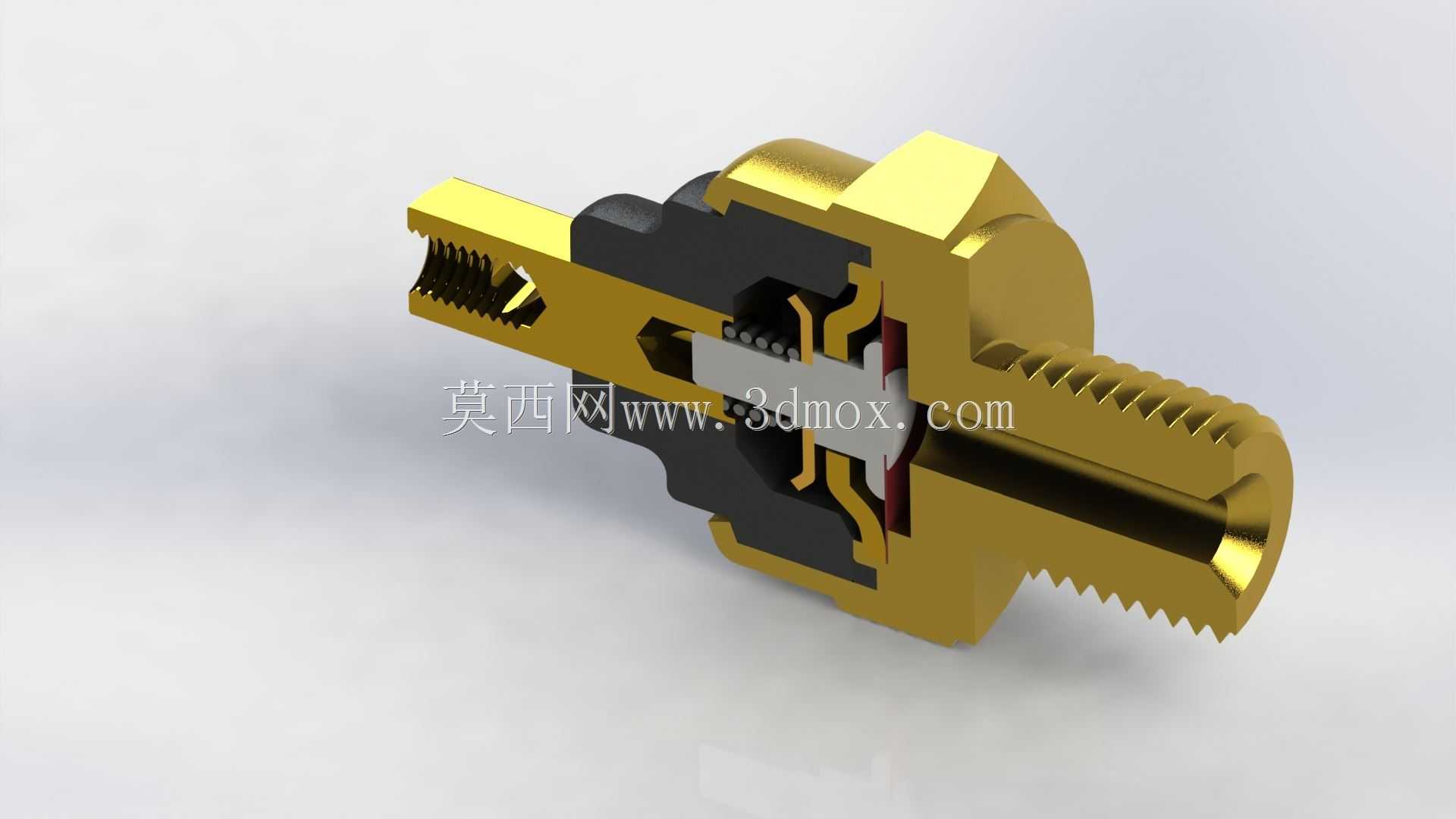

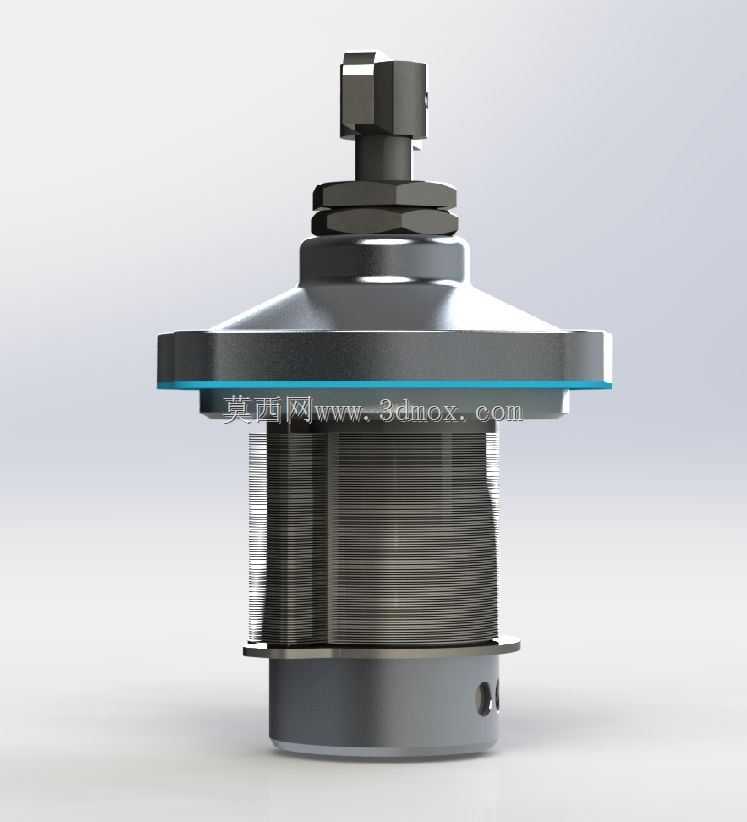

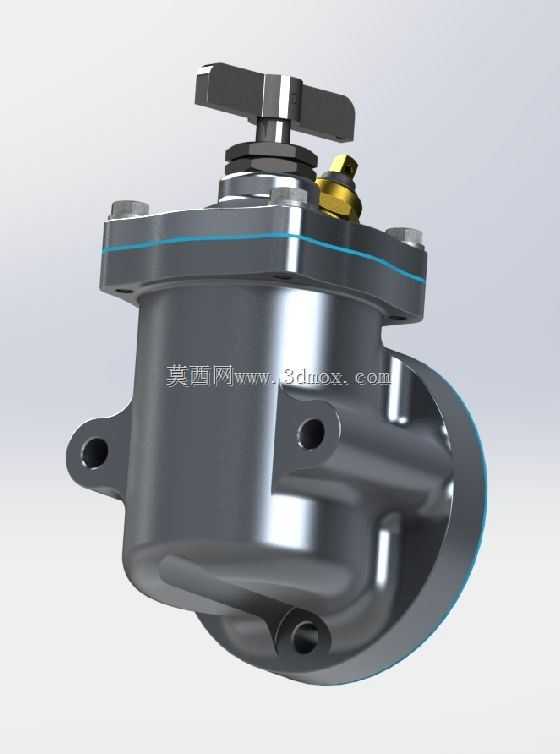

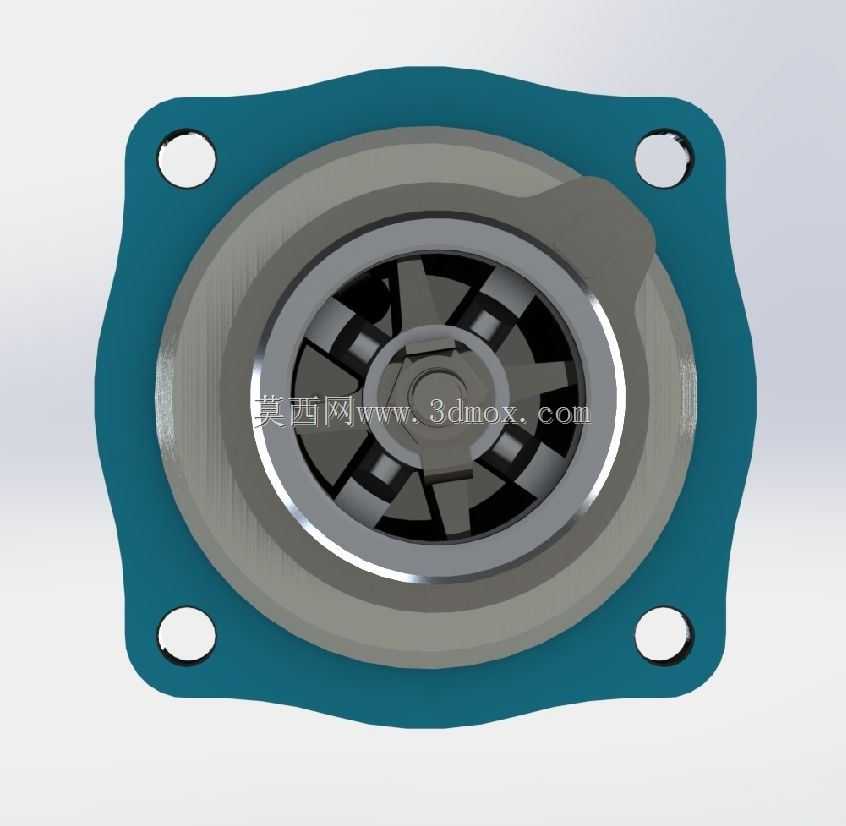

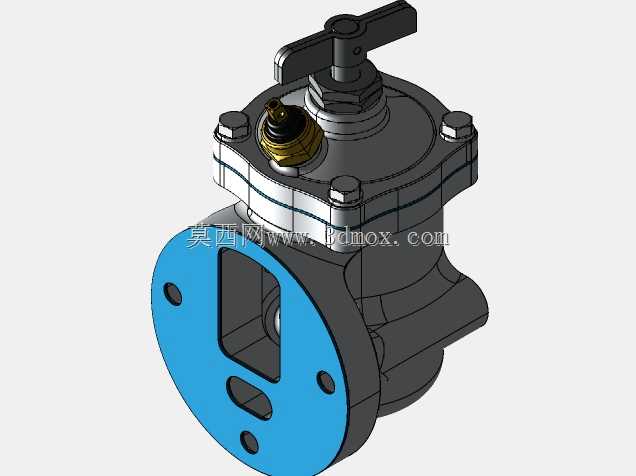

设计过程中优先考虑了密封可靠性与流道顺畅性，壳体采用金属材质兼顾耐压与抗振性能，适配发动机舱内高低温交替、持续振动的复杂工况；滤芯的折流结构在有限的腔体内最大化了过滤面积，在保证过滤精度的同时尽可能降低机油通过的阻力，避免润滑系统油压不足。两端的外螺纹接口采用标准管路螺纹规格，匹配主流发动机的安装接口尺寸，安装时无需额外定制转接件，轴向与径向的尺寸边界严格控制，适配发动机舱内紧凑的安装空间，不会与周边的管线、支架产生干涉，拆装时预留的扳手夹持位也充分考虑了售后维保的操作便利性，日常更换滤芯时不需要拆解周边其他部件即可完成操作。剖面的结构展示也清晰呈现了内部各组件的装配关系，能直观看到滤材、密封件、阀件的位置配合，方便理解其工作原理与结构逻辑。
