汽车零件四侧抽芯金属注射模具结构

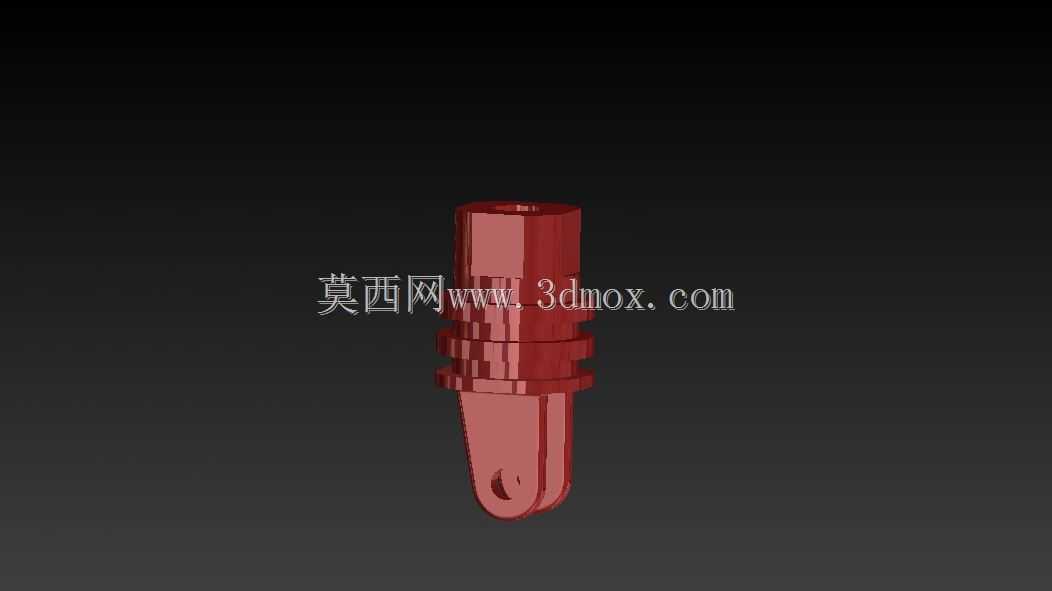

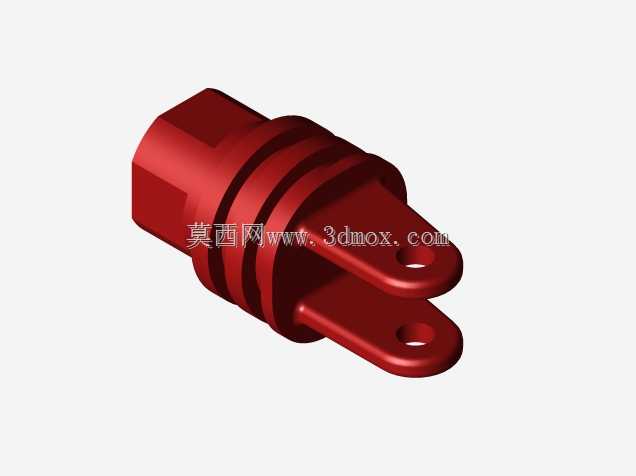

这套模具结构主要面向汽车工业领域的金属零部件注射成型生产场景，针对汽车内部带有四个侧向凹凸结构的专用零件开发，适配金属注射成型工艺的生产需求，能够在批量生产环节稳定完成带侧凹特征零件的一次成型，避免后续二次加工带来的精度偏差与成本损耗，可直接搭载于标准规格的哈斯模架配套注塑设备上投入生产线使用。

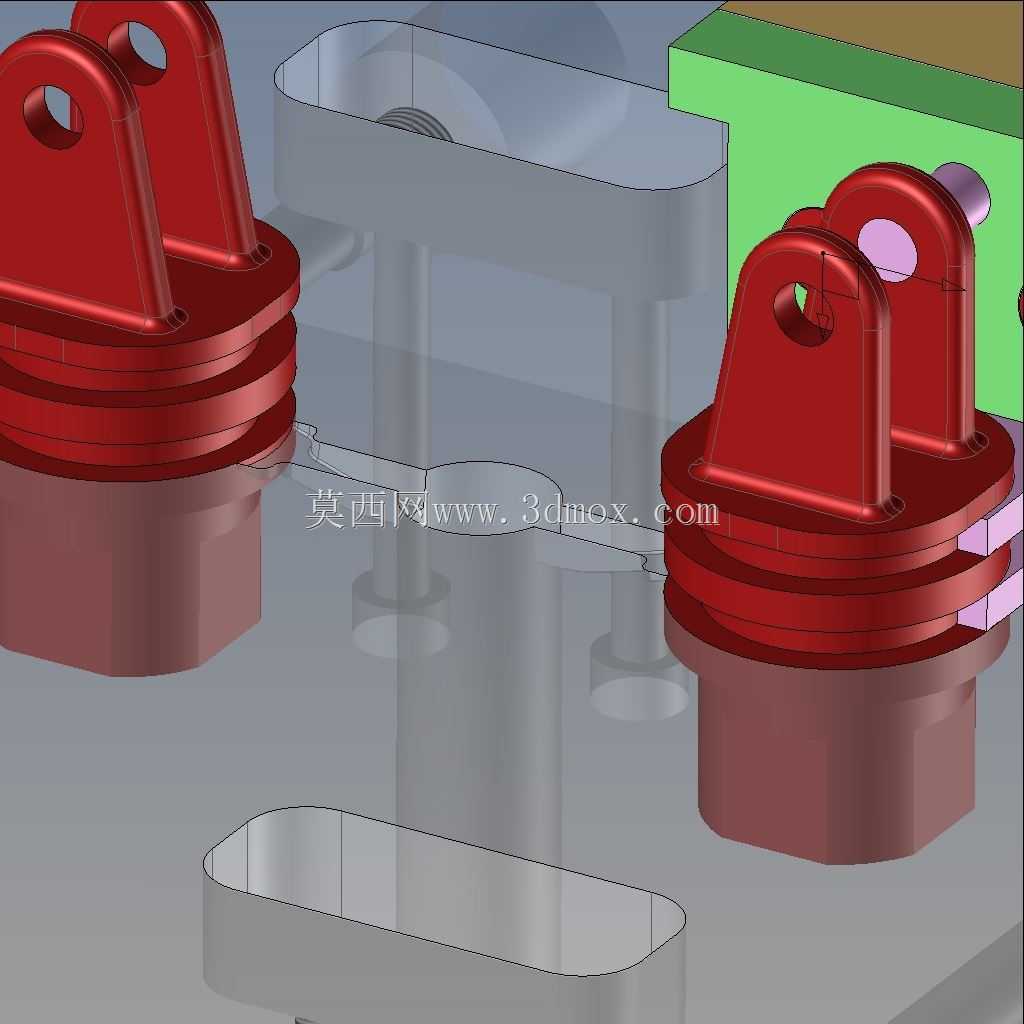

从实际生产用途来看，该模具主要解决带多方向侧凹特征汽车零件的脱模难题，日常生产中这类带有四个侧向凸起或凹槽结构的零件，若采用常规直顶或斜顶结构无法顺利完成脱模，强行脱模会造成零件侧壁拉伤、变形甚至断裂，直接影响成品合格率。这套结构通过四个独立的侧抽芯机构，在开模过程中先完成侧向型芯的同步抽离动作，待侧向特征完全脱离零件型腔后，再完成主分型面开模与最终顶出动作，整套动作逻辑连贯，各机构行程匹配精准，不会出现动作干涉问题。

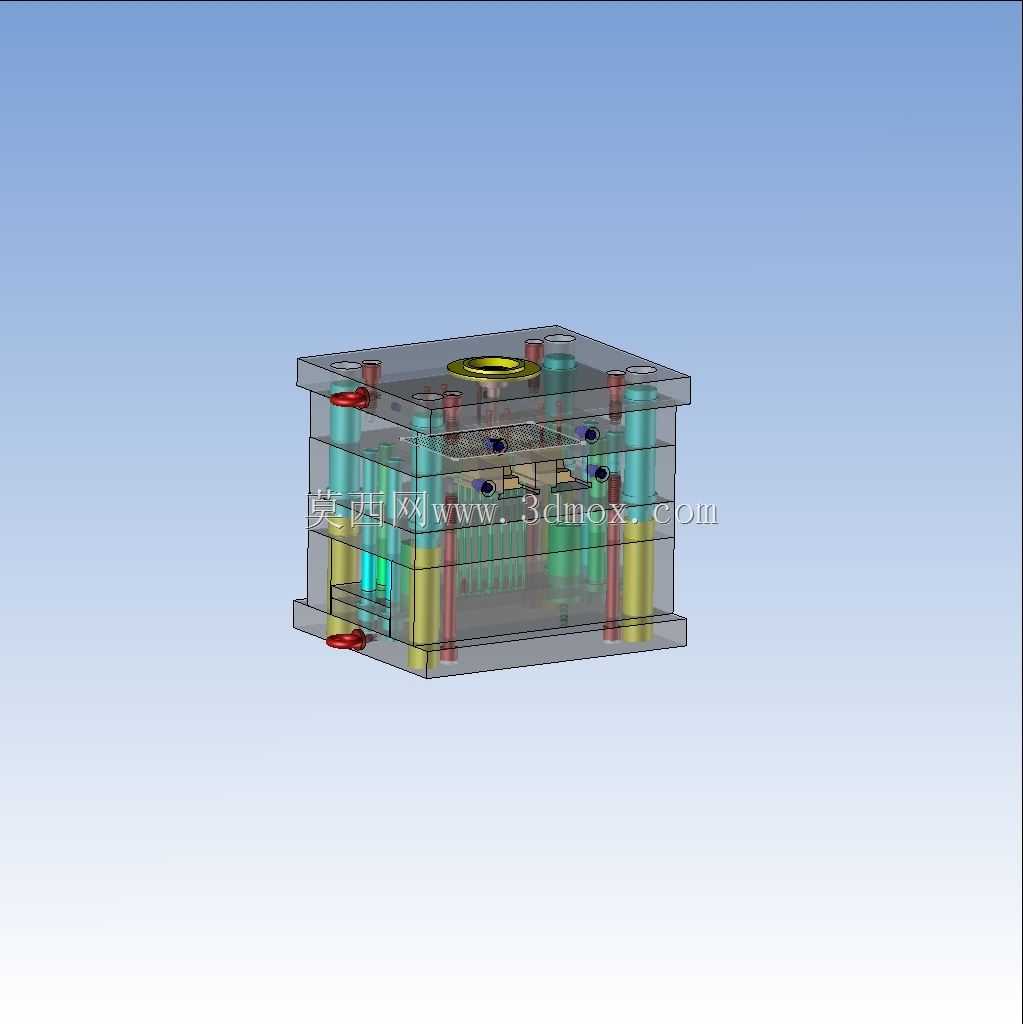

产品功能特性上，整套模架采用标准模坯规格加工，内部集成了完整的浇注系统、冷却系统、导向定位系统与抽芯顶出系统：浇注系统采用平衡式流道设计，能够保证金属注射料充模过程中各型腔进料速度均匀，避免零件出现缺料、飞边或密度不均的问题；冷却回路围绕型腔与抽芯机构均匀排布，可在成型过程中快速带走料温，缩短成型周期，同时保证零件各区域冷却收缩率一致，控制零件成型变形量在公差允许范围内；导向系统采用导柱导套配合精定位结构，合模时能够保证上下模、侧抽芯滑块的定位精度，避免长期生产过程中出现错位飞边问题。

设计思路上，整套结构优先遵循标准化、可加工性与生产稳定性原则，所有抽芯滑块、锁紧块、顶杆等零部件均采用行业通用的标准件规格，降低后续模具维护与易损件更换成本；侧抽芯机构采用斜导柱驱动结构，依靠开模动作的机械力驱动滑块完成抽芯，无需额外配置液压或气动抽芯装置，既简化了模具整体结构，也降低了模具制造成本与生产过程中的故障概率；锁紧块采用嵌入式安装结构，合模时能够承受注射过程中侧向的成型压力，避免滑块受料压后退造成零件尺寸超差。

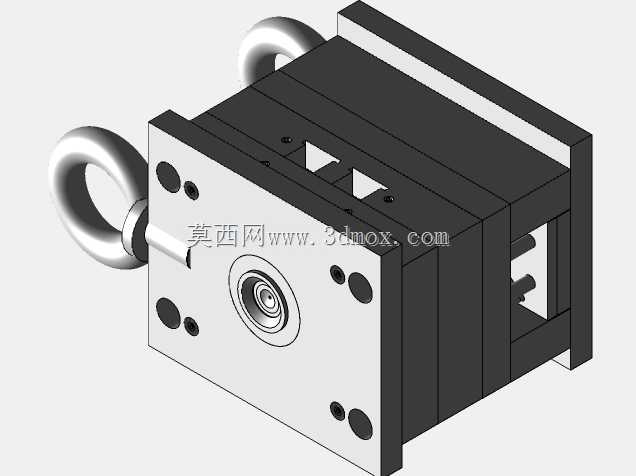

外形尺寸与安装边界方面，整套模架的长宽尺寸完全适配标准哈斯模架的安装规格，模具总厚度匹配常用卧式注塑机的最小与最大模厚安装范围，吊装孔、顶杆孔、定位圈的位置尺寸均符合对应吨位注塑机的安装标准，无需额外改装即可直接上机安装；侧抽芯机构的抽拔行程经过精准计算，预留了足够的安全抽离距离，既保证抽芯完成后型芯完全脱离零件倒扣位置，也控制滑块行程在合理范围内，避免滑块抽出行程过大造成模具整体尺寸冗余，同时各冷却接头、浇注口的位置均预留了足够的操作空间，方便生产过程中接水、接料与日常维护操作。
