汽车外饰覆盖件注塑成型模具结构

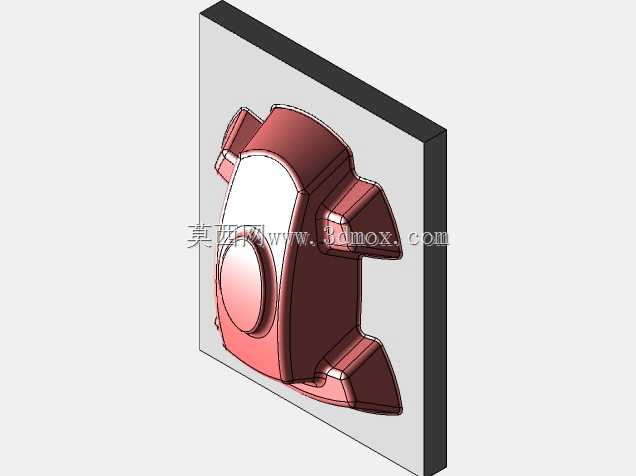

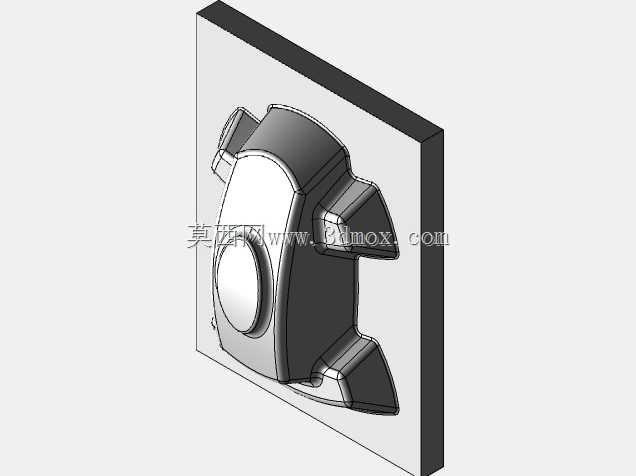

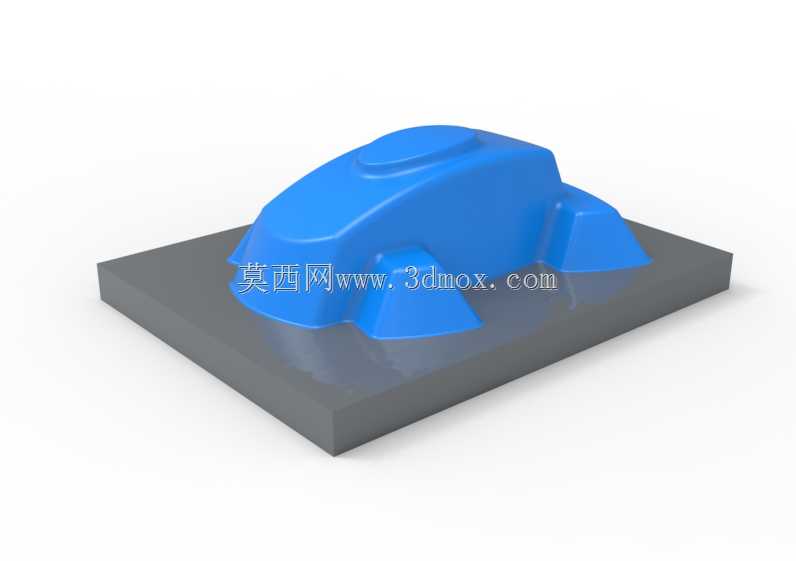

该模具主要应用于乘用车辆外饰类弧形覆盖件的注塑成型工序，适配中小批量汽车零部件生产场景，可直接安装于对应吨位的卧式注塑机台，完成热塑性塑料的充型、保压、冷却定型全流程作业，产出的塑件可直接进入后续修边、喷涂工序，配套整车外饰装配环节使用。模具整体采用模架一体式结构设计，下侧为标准平直模座，可直接与注塑机的动模固定板贴合安装，安装孔位匹配常规注塑机的T型槽间距，无需额外加装过渡垫板即可完成装夹固定，模座边缘预留了冷却水路、顶出机构的外接接口位置，可快速对接生产现场的水电气配套管线，减少换模调试的准备时长。模具的成型型腔部分完全贴合目标塑件的外形特征，针对塑件表面的大弧度曲面过渡区域，型腔表面做了镜面抛光处理，可保证注塑完成后塑件表面无流痕、无熔接痕，满足外饰件的外观质量要求；针对塑件两侧的凸起支撑结构，型腔对应位置做了局部镶件设计，后续生产中若出现局部磨损可单独更换镶件，无需整体返修型腔，大幅降低模具的维护成本。设计过程中充分考虑了塑料熔体的流动路径，将浇口位置设置在塑件背面的非外观区域，避免浇口痕迹残留在外观面影响成品质量，同时在型腔的末端位置设置了排气槽，可在充型过程中快速排出型腔内的空气，避免塑件出现缺胶、气泡等成型缺陷。冷却水路采用随形排布设计，沿着型腔的曲面轮廓均匀布置，可保证成型过程中型腔各区域温度均匀一致，减少塑件冷却过程中的翘曲变形量，提升成品的尺寸精度，保证塑件装配时与周边外饰件的间隙均匀度符合整车装配公差要求。顶出机构采用多点均匀顶出布局，顶针位置避开塑件的外观面与结构薄弱区域，可保证开模顶出过程中塑件受力均匀，不会出现顶白、顶穿等不良问题，同时顶出行程经过精准核算，可保证塑件完全脱离型腔后自动脱落，适配自动化生产的取件需求。
