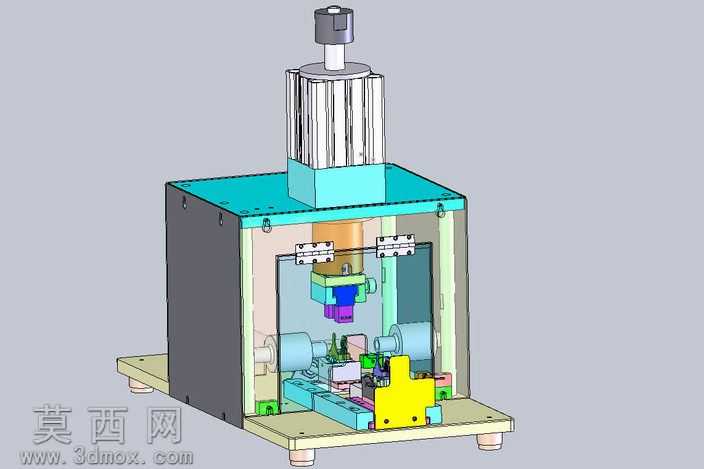

立式单工位多工序加工工装夹具结构

本模型为立式单工位多工序加工工装，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对所有零部件进行精准的尺寸约束与装配配合校验，确保各运动部件无干涉、装配关系符合实际生产加工要求。渲染阶段针对不同零部件赋予对应材质属性：顶部驱动气缸采用金属银灰哑光材质还原气缸缸体质感，设备外防护钣金采用青蓝色喷塑金属材质模拟实际设备的防护外壳漆面，内部定位装夹模块根据功能区分材质，硬质合金定位块赋予高硬度金属亮面材质，柔性压块赋予工程塑料哑光质感，底部安装底座采用铸铁深灰材质还原设备基座的厚重质感，型材支撑框架采用阳极氧化铝材质表现轻量化支撑结构的外观特征。结构设计上采用立式布局，顶部配置竖直方向的气动执行元件提供下压装夹动力，两侧对称布置水平方向的驱动组件实现工件的侧向定位与夹紧，内部集成多组定位块、仿形治具与夹紧压头，可在单次装夹后完成工件多道工序的加工定位，避免多次装夹带来的定位误差。设备整体采用框架式防护结构，四周设置透明观察区域兼顾加工防护与状态观测需求，底部配置可调式支撑脚座，可根据安装平面的平整度调整设备水平度，保证工装运行的稳定性。设计思路围绕小型精密零件的高效加工需求展开，将多道加工工序的定位装夹功能集成在同一单工位工装上，减少工件周转与重复装夹的时间损耗，气动驱动的设计可实现装夹动作的快速响应，适配自动化生产线的上下料节奏，仿形定位结构根据待加工工件的外形特征定制，保证装夹定位的重复精度，模块化的组件设计也便于后续根据工件型号更换对应的定位治具，提升工装的适配范围与复用性，整体结构紧凑，空间利用率高，可直接安装于标准加工设备工作台面使用。
