定子转子Wedgemaker模具部件组装结构

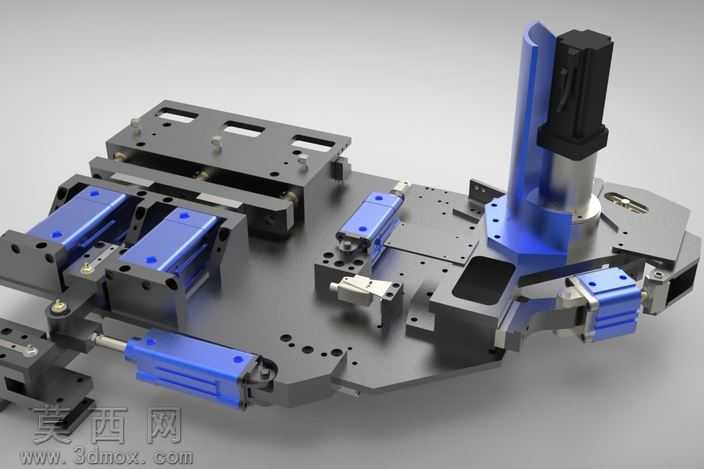

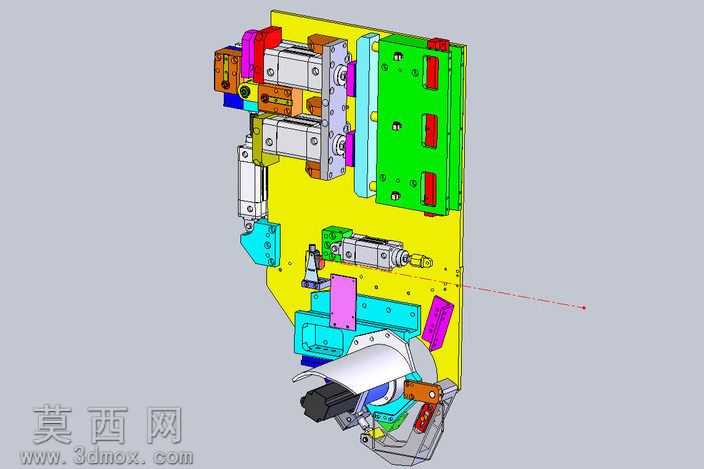

本作品为定子转子Wedgemaker模具的部件组装三维建模成果，建模过程中严格遵循机械装配设计规范，对每一个组成零件的尺寸公差、装配间隙都做了精准的参数化设定，确保各部件在虚拟装配环境下可实现无干涉的装配校验。建模阶段从基础零件的特征绘制入手，针对模具上的安装基板、驱动气缸、定位夹具、导向组件、执行压块等不同功能零件，分别赋予适配的材质属性：金属结构件采用合金钢材质参数，表面做了不同粗糙度的区分，运动配合面设置为光滑金属质感，安装基板做了阳极氧化的色彩区分，不同功能的夹具块采用差异化的配色方案，既方便装配层级的识别，也让整体渲染效果清晰直观，能够快速区分各个功能模块。整体结构采用模块化的设计思路，将模具的驱动单元、定位单元、执行单元、导向单元做了分区布局，黄色主安装板作为承载基体，将所有功能组件有序固定，绿色侧装板为辅助定位安装面，各气缸组件沿导向方向平行布置，保证驱动力输出的同轴度，避免运动过程中出现卡滞。设计过程中重点考量了装配的工艺性，所有紧固件的安装位置都预留了足够的操作空间，运动部件的行程范围内做了充分的避空设计，夹具定位面与工件的接触位置做了仿形适配，确保对定子转子类工件装夹的稳定性与定位精度。渲染阶段采用正交视角的等轴测视图，搭配柔和的环境光与定向补光，清晰呈现每一个零件的装配关系与结构细节，没有多余的装饰元素，完全服务于结构展示的需求，可直接用于模具装配工艺指导、结构评审以及后续的加工出图参考，完整还原了该类模具部件组装的真实结构状态，各运动副的连接关系都做了准确的还原，能够直观展示模具的动作逻辑与装夹原理。
