航模用小型油动动力装置结构设计

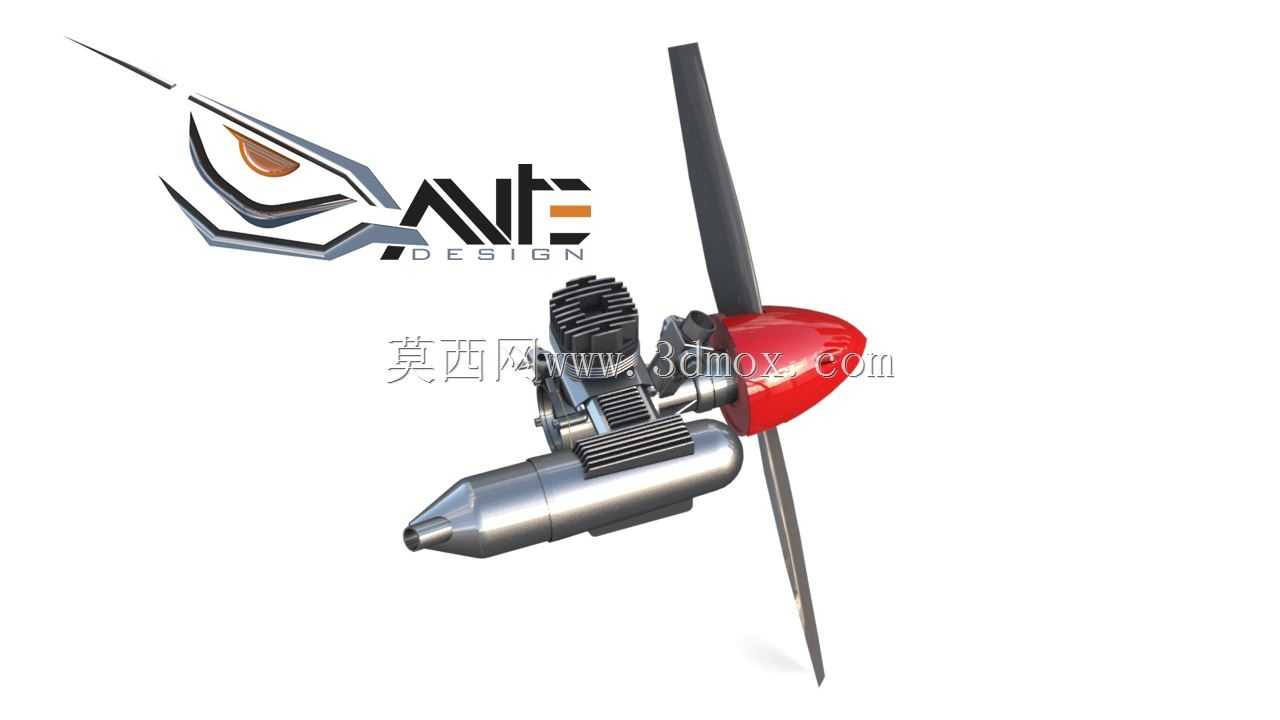

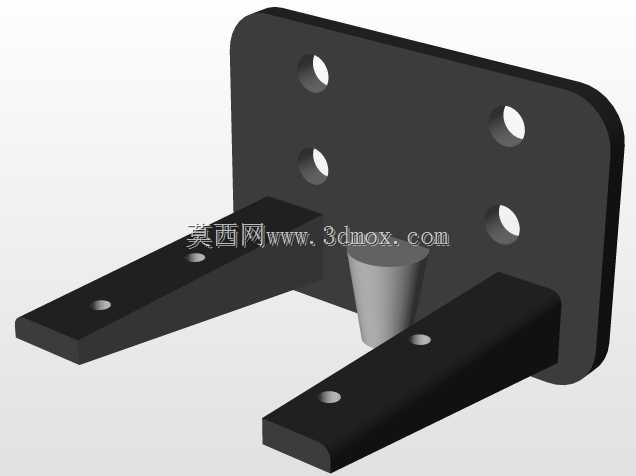

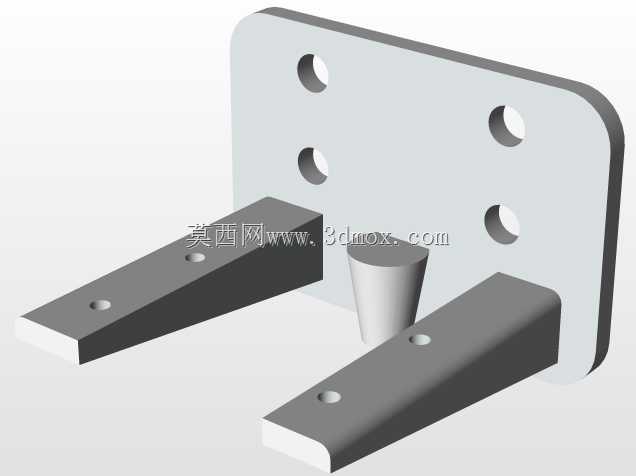

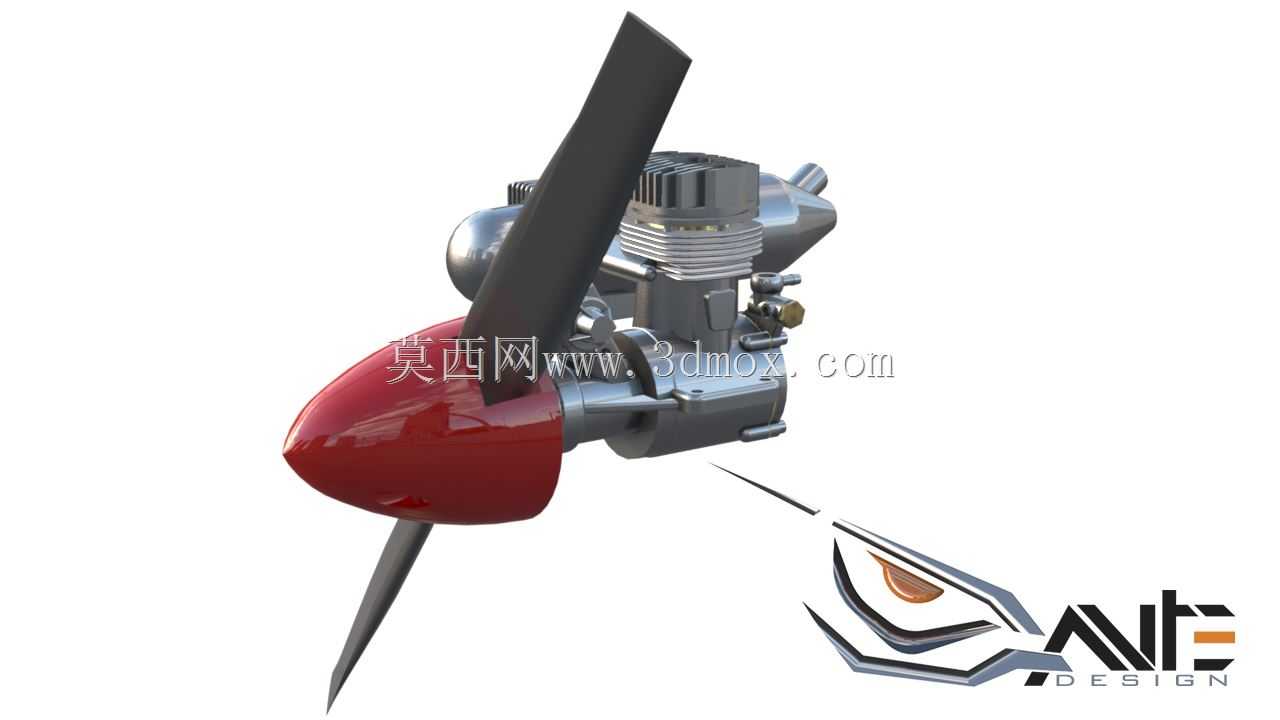

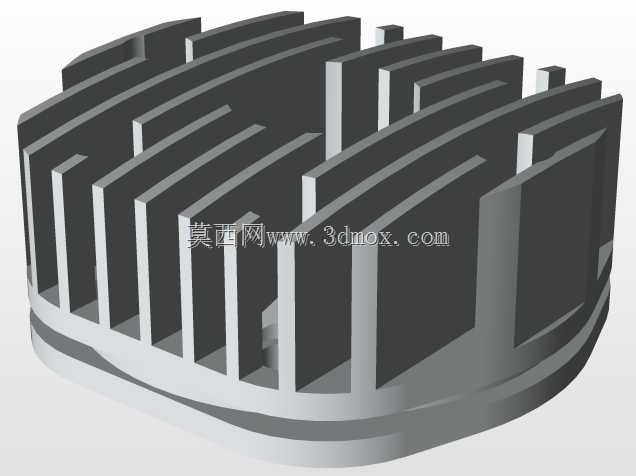

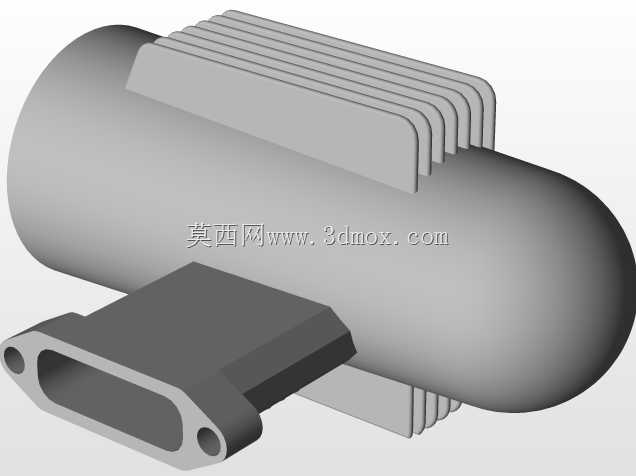

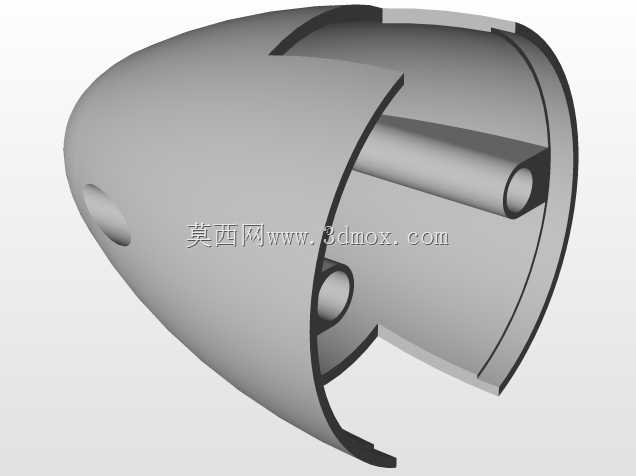

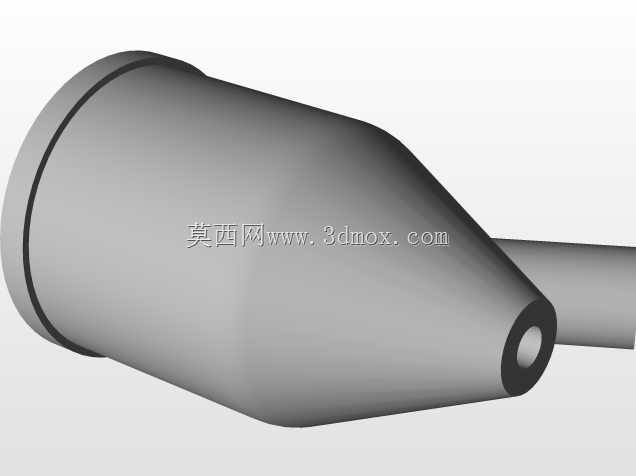

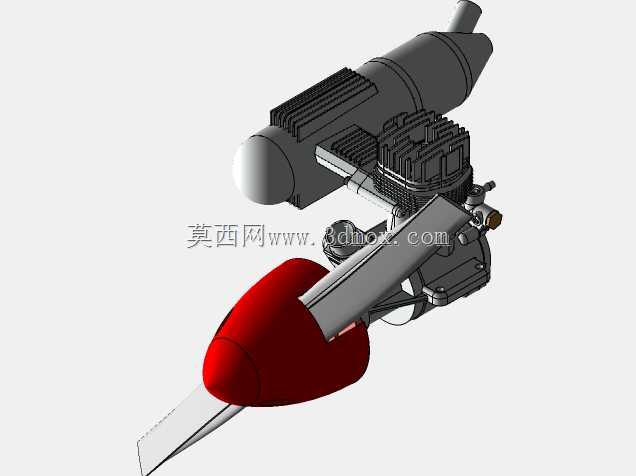

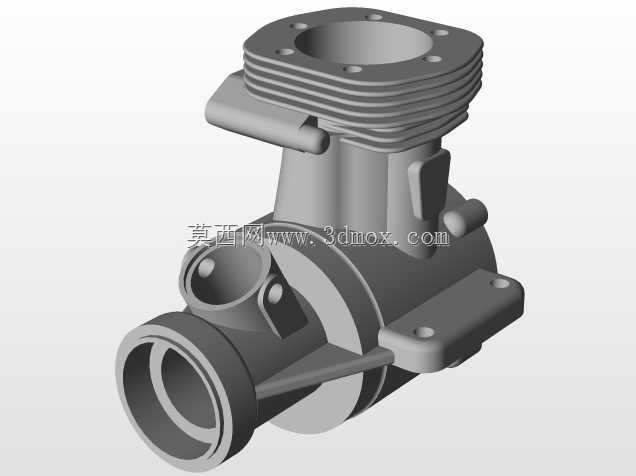

该动力装置主要面向固定翼航模、小型无人机的动力配套场景，能够为起飞重量在三千克至八千克区间的航空模型提供稳定的飞行动力输出，适配特技飞行、长距离巡航等多种航模飞行需求，也可作为小型无人验证机的动力测试单元使用。在实际使用过程中，该装置通过燃油燃烧产生的动力输出，带动前端螺旋桨高速旋转产生拉力，克服飞行过程中的机身阻力与自身重力，为飞行器提供持续的前进动力，相比同级别电动动力系统，具备更长的续航时长与更强的动力爆发性，能够支撑航模完成复杂的特技飞行动作。从功能特性来看，该装置采用双缸风冷散热结构，缸体外部设置密集的散热鳍片，能够在飞行过程中借助迎面气流快速带走燃烧产生的热量，避免长时间高负荷运转出现过热问题；前端搭配整流罩与双叶螺旋桨，整流罩采用流线型设计，能够降低飞行过程中的空气阻力，同时引导气流流向缸体散热区域提升散热效率；装置尾部设置锥形排气结构，能够快速排出燃烧后的废气，减少排气阻力对动力输出的损耗。在设计思路上，整体结构优先考虑轻量化与重心平衡，主体结构采用轻量化金属材质，在保证结构强度满足高转速运转需求的前提下，尽可能降低自身重量，同时将重量较大的缸体、油箱接口等部件布置在靠近安装基座的位置，让整体重心落在安装法兰的中心轴线上，避免飞行器飞行过程中出现重心偏移影响操控稳定性；各部件的连接位置采用标准化的快拆结构设计，方便日常维护时的火花塞更换、油路清理等操作，降低航模爱好者的日常维护难度。在外形尺寸与安装边界方面，该装置整体长度沿螺旋桨轴线方向布置，最大外径不超过一百二十毫米，安装基座预留四个对称布置的固定孔位，孔位间距符合主流航模的发动机安装舱标准尺寸，安装时仅需在机身前端预留对应尺寸的安装舱空间，保证螺旋桨旋转平面与机身前端保持足够的安全间隙，避免螺旋桨旋转过程中触碰机身结构，同时油路接口、油门控制摇臂均布置在机身侧面易操作的位置，方便后续连接油路与舵机连杆，不需要对机身结构进行额外的大幅改装即可完成适配安装。
