两级燃气轮机转子流场仿真结构设计

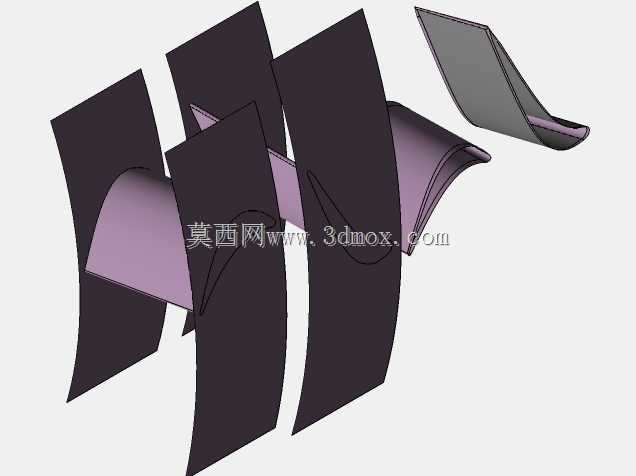

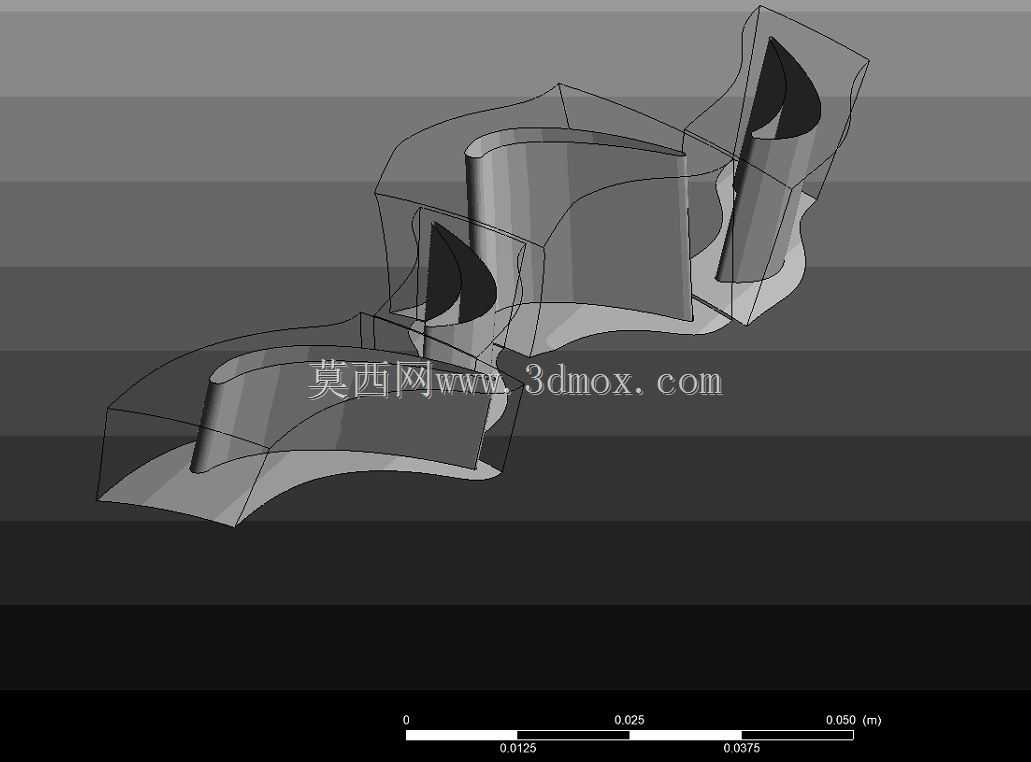

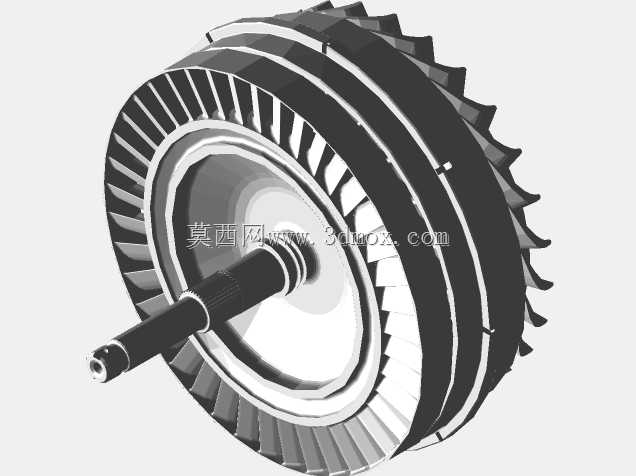

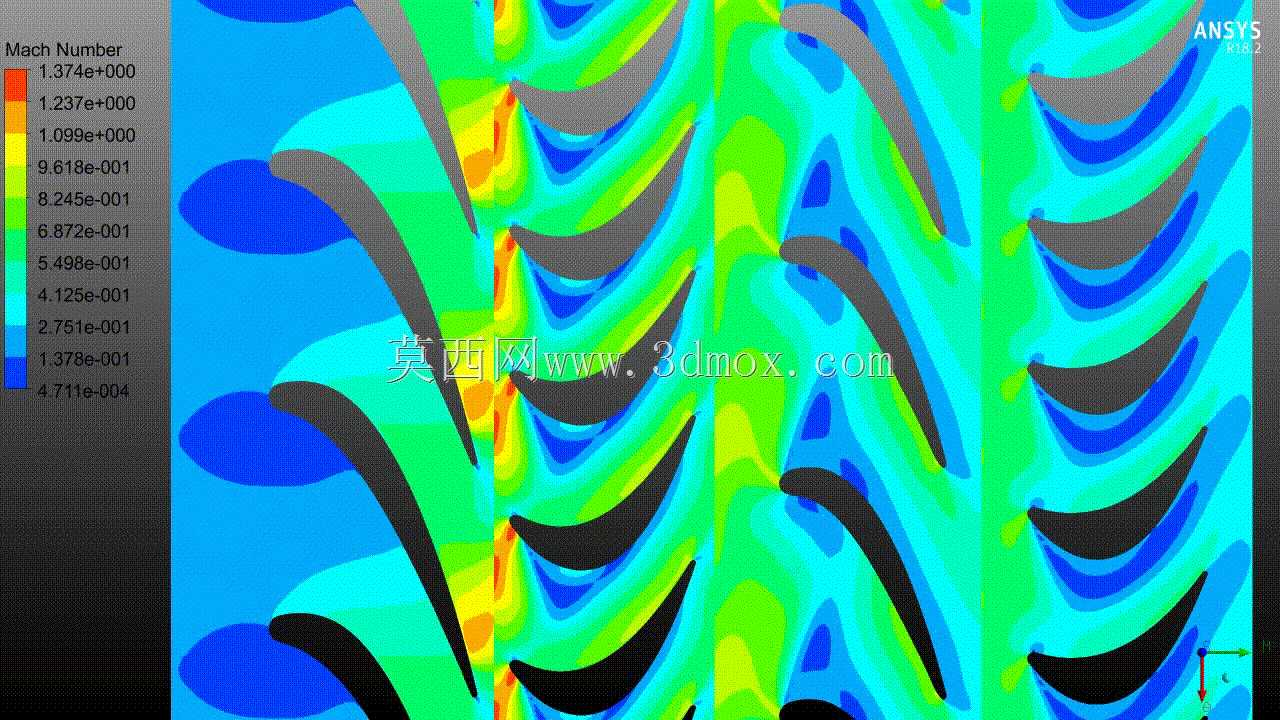

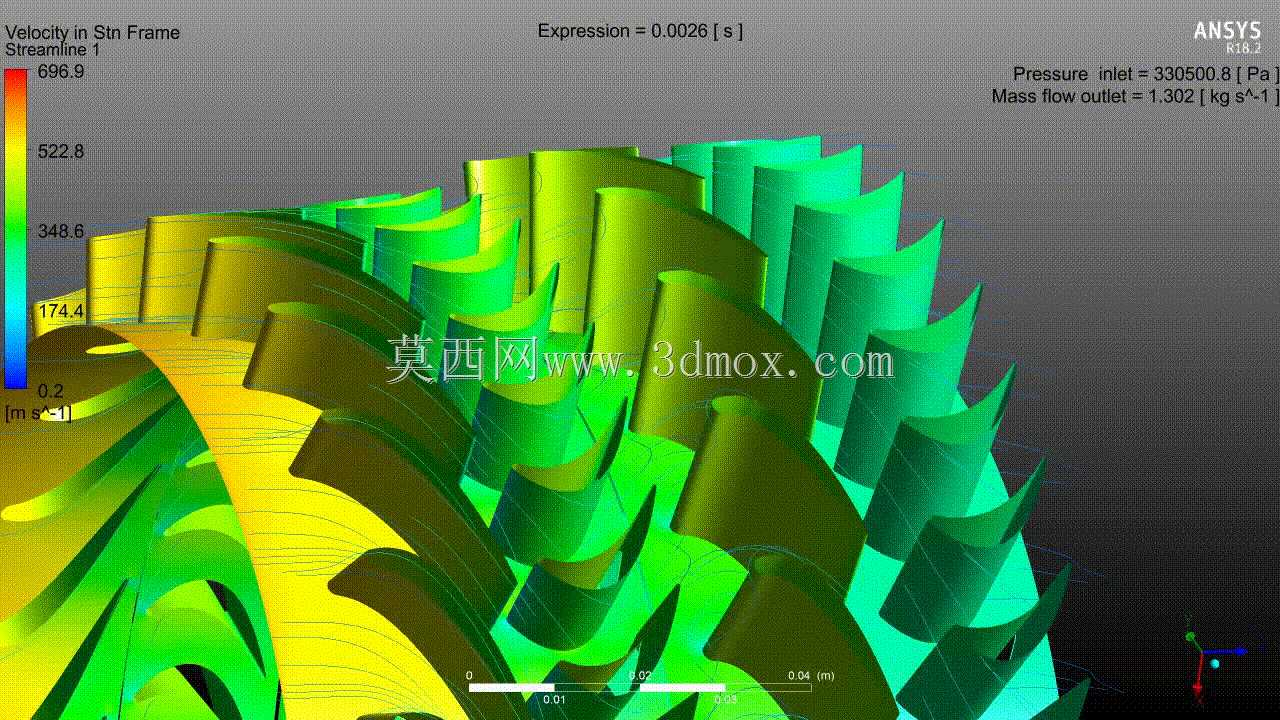

该结构面向航空辅助动力单元、分布式小型燃气发电场景设计，核心为两级轴流式燃气轮机转子，适配低功率工况下的压缩空气与高温燃气能量转换需求，可作为小型涡喷动力、机载辅助供电系统、移动式应急发电机组的核心做功部件。在实际运行场景中，该转子承担着将燃烧室喷出的高温高压燃气内能转化为旋转机械能的核心作用，前端一级动叶承接来自导向器的加速燃气，通过叶型曲面的气动设计将燃气轴向动能转化为周向旋转扭矩，二级动叶进一步承接一级做功后的余压燃气，完成剩余能量的梯级利用，相比单级转子可在相同轮径尺寸下提升15%以上的能量转化效率，适配小流量、高转速的低功率燃气轮机运行特性。设计过程中围绕气动效率与结构强度双目标展开，叶型采用三元流理论进行曲面拟合，结合计算流体力学仿真迭代修正叶身扭转角度、叶顶间隙与叶片安装角，确保燃气在流道内沿叶高方向的速度分布均匀，避免局部涡流造成的能量损失与叶片激振；叶片根部采用纵树型榫头结构与轮盘连接，可承受高转速下的离心载荷与高温燃气带来的热应力，轮盘中心设置标准轴孔与键槽，匹配常规滚动轴承的安装尺寸，轴向定位台阶与锁紧螺母槽位的设计符合小型燃气轮机的通用安装规范，可直接适配现有同功率等级的燃机机匣与静子组件。外形尺寸方面，转子整体轮径控制在400mm以内，轴向总长度不超过180mm，单级叶片数根据流量系数匹配为24片与28片，叶顶与机匣的设计间隙控制在0.4mm，既保证高转速下的转动安全，又可减少叶顶漏气损失；安装边界上，轮盘两端的轴颈直径适配30mm标准轴承位，轴端预留联轴节安装法兰，可直接连接发电机转子或压气机叶轮，无需额外定制转接结构，整体动平衡精度按照G2.5级设计，可在最高30000rpm的额定转速下稳定运行，适配小型燃机紧凑化、高功率密度的设计需求。
