GX16四芯外螺纹航空连接器结构设计

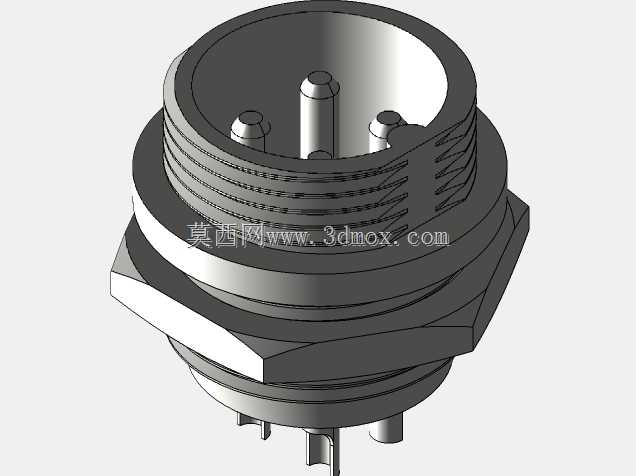

这款GX16规格的四芯外螺纹航空连接器，是工业电气连接场景中应用极为广泛的基础接插部件，常被部署在工业控制柜内部接线、户外检测设备信号传输、小型机电设备电源接驳、舞台灯光设备线路连接等场景中，能够在存在一定振动、粉尘、轻度溅水的使用环境下，为线路提供稳定可靠的连接通路，避免普通接插件容易出现的松脱、接触不良、线路氧化等问题。从实际使用功能来看，这款连接器作为插座端适配对应规格的插头部件，四个独立插针分别对应不同的线路通道，可同时实现电源供电与控制信号的同步传输，外螺纹结构能够与插头端的内螺纹锁紧结构紧密配合，连接完成后可承受一定程度的外力拉扯，不会因为设备运行过程中的振动出现接插松脱的问题，后部的焊杯结构方便操作人员进行导线焊接固定，焊接完成后导线与插针结合牢固，可通过较大的额定电流满足小功率设备的供电需求。在产品设计思路上，这款连接器采用了前装式面板安装结构，中部的六角法兰面作为安装定位基准，安装时可从面板正面将连接器插入预留的安装孔内，从面板后侧通过配套的锁紧螺母将连接器牢牢固定在设备面板上，安装后连接器前端的插合面突出于面板表面，方便操作人员快速对准插头完成接插操作；插针部分采用等距环形排布，相邻插针之间设置有足够的绝缘间距，避免不同线路之间出现击穿短路的问题，插针端部做了圆弧导向处理，插头对接时无需刻意对准即可顺利滑入对应的插孔内，降低现场操作的对位难度。从外形尺寸与安装边界来看，这款连接器主体外径适配16mm直径的标准安装开孔，六角法兰的对边尺寸预留了足够的扳手操作空间，安装时无需特殊工装，使用普通活动扳手即可完成锁紧固定；连接器后部的接线端长度充分考虑了导线弯折半径需求，焊接导线后可预留足够的走线空间，不会因为导线弯折过度导致线芯断裂，整体外轮廓没有尖锐棱角，安装后不会划伤操作人员手部，外壳的螺纹段做了等距牙型设计，螺纹旋合顺畅无卡滞，多次插拔锁紧后也不会出现滑牙问题，能够满足长期反复插拔的使用需求。
