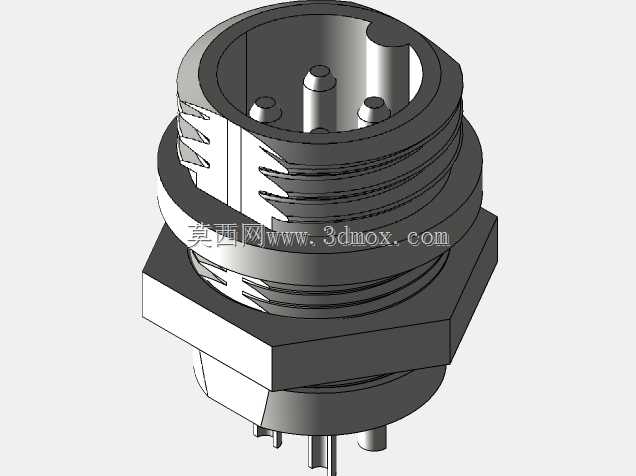

GX12-4型四针外螺纹航空连接器结构

这款GX12规格的四针外螺纹航空连接器，是工业电气连接场景中应用极为广泛的基础连接件，主要承担小功率控制信号、低压供电回路的稳定导通与物理连接防护作用，常见于工业自动化控制柜内部走线、小型机电设备外接端口、检测仪器信号传输接口、户外小型机电装置的线路对接等场景，能够在存在一定振动、轻微粉尘的常规工业环境下，保障线路连接的可靠性，避免插针松脱、接触不良引发的设备信号中断或供电故障。

从功能特性来看，这款连接器采用外螺纹锁紧结构，对接配套的母头连接器时，可通过螺纹旋合实现轴向压紧，相比直插式连接器拥有更可靠的抗拉扯、抗振动性能，不会因为设备运行中的小幅振动出现连接松脱；内部设置四根均匀排布的导电插针，可同时满足四路独立线路的导通需求，适配常见的四线制传感器连接、小功率直流供电回路、差分信号传输等线路对接需求，插针周边设计有定位限位结构，对接时可避免插针错位弯折，同时能实现防呆效果，避免错误插装引发的线路短路。

在设计思路上，这款连接器充分考虑了工业场景的安装使用需求：主体采用六角基座加外螺纹筒体的结构，安装时可通过六角部位施加扭矩，将连接器穿过设备面板的安装孔后，配合锁紧螺母即可完成面板固定，安装操作便捷，固定后结构稳固；筒体外侧的外螺纹既承担对接锁紧功能，也可在安装时配合密封垫圈，提升面板安装部位的防尘防护能力；插针尾部设计有焊杯结构，方便现场施工时进行导线焊接，焊杯周边做了绝缘隔离处理，避免焊接后相邻焊点出现短路风险；筒体内部的插针根部做了加强结构，避免反复插拔过程中插针出现歪斜断裂，提升连接器的反复插拔使用寿命。

从安装边界与外形尺寸来看，这款连接器主体六角部位的对边尺寸适配常规开口扳手操作，安装时无需特殊工具即可完成紧固；外螺纹段的长度适配常规厚度的设备面板，穿过面板后有足够的螺纹长度配合锁紧螺母完成固定；插针的排布间距满足安规绝缘距离要求，在额定工作电压下不会出现极间飞弧击穿问题；尾部出线部位的尺寸适配常规线径的多芯护套线，焊接完成后可配套尾部护套实现出线部位的应力释放，避免导线弯折部位出现线芯断裂。整体结构紧凑，占用安装空间小，适合在设备面板空间有限的场景下使用，同时金属外壳结构可实现一定的电磁屏蔽效果，降低外界电磁干扰对内部传输信号的影响，保障微弱控制信号传输的稳定性。
