卧式承压压缩空气储气罐体结构设计

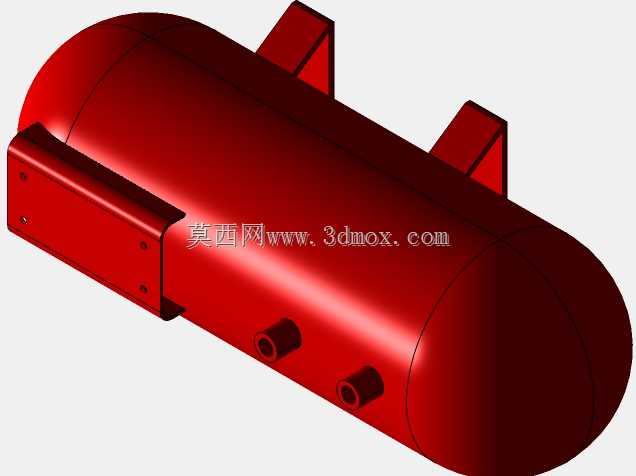

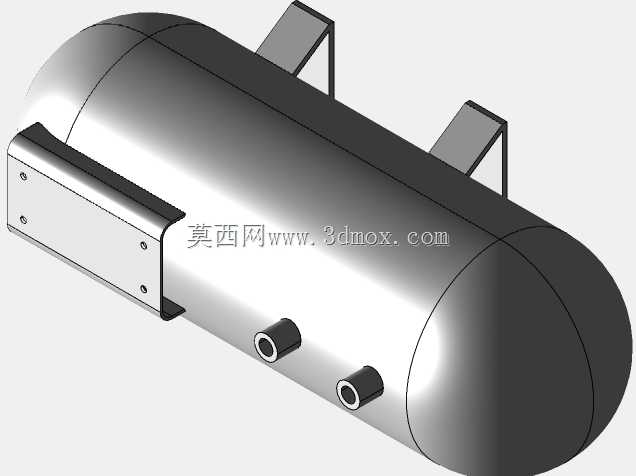

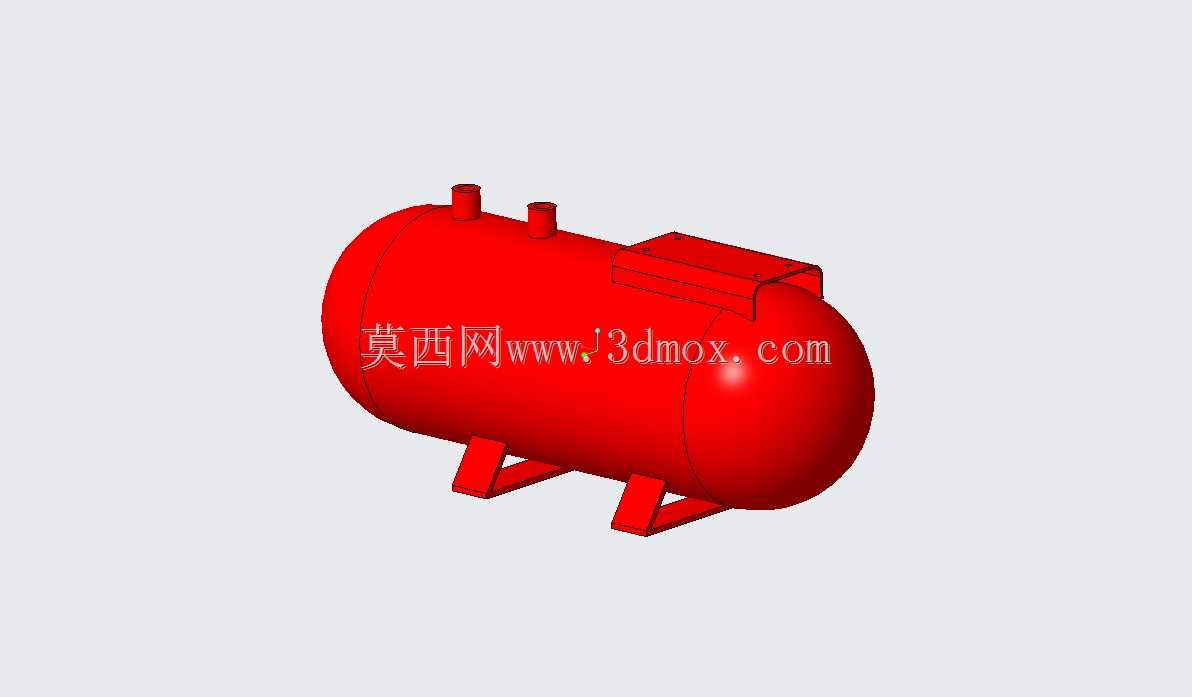

在工业压缩空气供给系统中，储气装置是平衡系统压力波动、储备压缩空气产能、缓冲空压机启停冲击的核心配套部件，这款卧式压缩空气罐的设计，完全围绕工厂集中供气、气动生产工位配套、空压站储能缓冲的实际场景展开，能够适配常规机械加工车间、自动化装配产线、气动工具集中作业区的供气储配需求，解决空压机间歇工作时的供气压力不稳问题，同时可沉淀压缩空气中夹带的部分液态冷凝水，降低后端气源处理单元的工作负荷。从功能特性来看，该罐体采用卧式椭圆封头结构，相比立式储气罐拥有更低的安装重心，对安装地面的承重载荷要求更友好，适合放置在层高有限的车间辅房、设备夹层区域，罐体顶部设置两个不同通径的接口，可分别对接空压机进气管道、后端供气输出管道，也可根据实际管路布局加装安全阀、压力表等压力监测附件，罐体侧面预留的方形结构可作为检修人孔或者液位计安装位，方便后期运维时清理罐内积留的杂质与冷凝水，底部的鞍式支撑脚采用对称布局，能够均匀分散罐体满压状态下的整体重量，避免长期承压出现支撑变形、罐体移位的问题。在设计思路上，这款罐体优先考虑承压工况下的结构应力分布，椭圆封头的曲率经过优化，能够让罐壁在0.8-1.3MPa的常规工作压力下保持均匀的应力传导，避免直角结构带来的应力集中开裂风险，罐体壁厚的取值兼顾了承压强度与材料成本，不会出现过度设计带来的材料浪费，也不会因壁厚不足留下安全隐患。接口位置的设计充分考虑现场管路排布的便利性，顶部接口的间距预留了法兰安装、阀门操作的足够空间，不需要额外调整管路走向即可完成对接。从安装边界来看，卧式布局的罐体长度方向尺寸大于径向尺寸，安装时需要在支撑脚位置预留固定螺栓的安装空间，罐体四周预留不小于600mm的运维操作通道，顶部接口距离顶面障碍物需要预留足够的阀门安装与操作高度，底部与地面的间隙可方便布置排污管路，定期排出罐内沉积的冷凝水与杂质，保障输出压缩空气的品质稳定。在实际应用中，这类储气罐可以搭配不同排量的空压机使用，当多台气动设备同时用气出现瞬时大流量需求时，罐内储备的压缩空气可以快速补充供气量，避免管网压力骤降导致气动设备出力不足、动作卡顿的问题，同时能够减少空压机的频繁加载卸载频次，降低空压机的设备损耗与运行能耗，延长整套压缩空气系统的使用寿命。
