LifeTrac快速连接模块

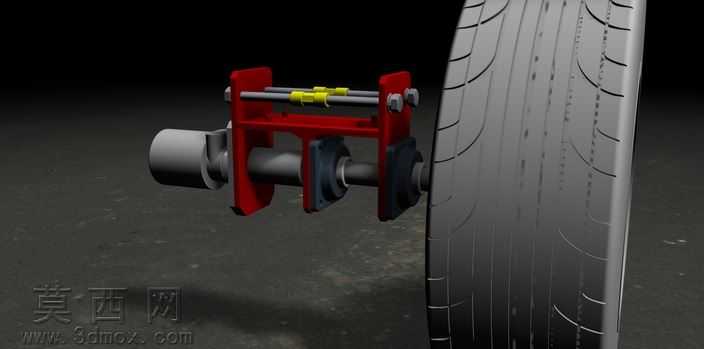

这是我的想法LifeTrac快速连接模块。 我的方法非常简单,成本低,但我认为它可以工作。 它有一个模块化的几何形状,可以在短时间内组装。

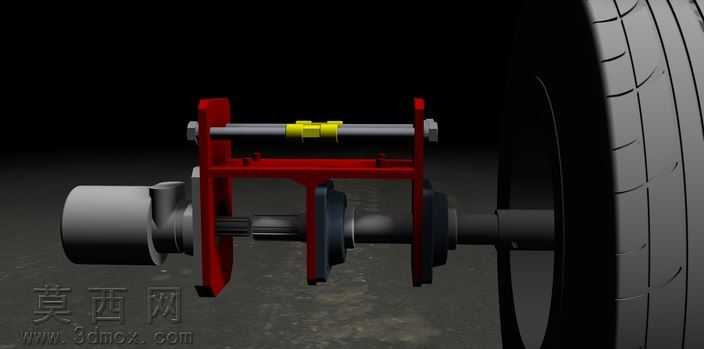

我保持原3D模型的两个轴承箱和液压马达在第三个连接点,即使这是一个困难的或有点不方便配置。

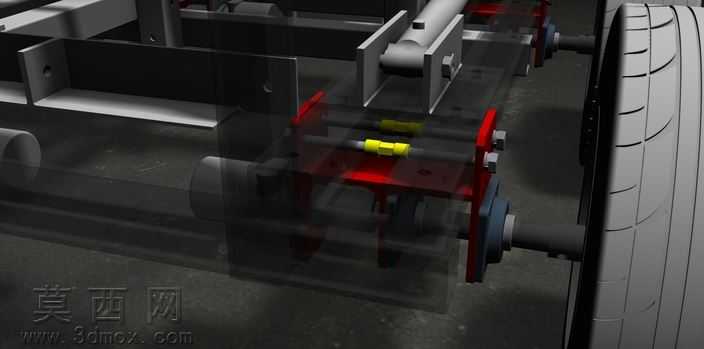

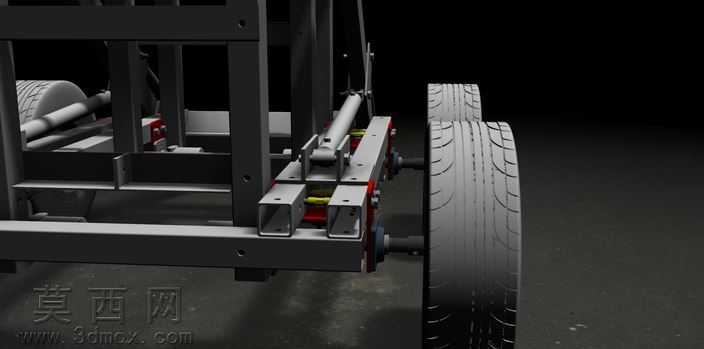

的原因是我认为重要的是要保持最稳定和刚性支承的轴系统。 当前结构/底盘,同时使用的关键水平方管为基础传输组件。 此外,支持之间的间距短,对齐可以在装配调整。

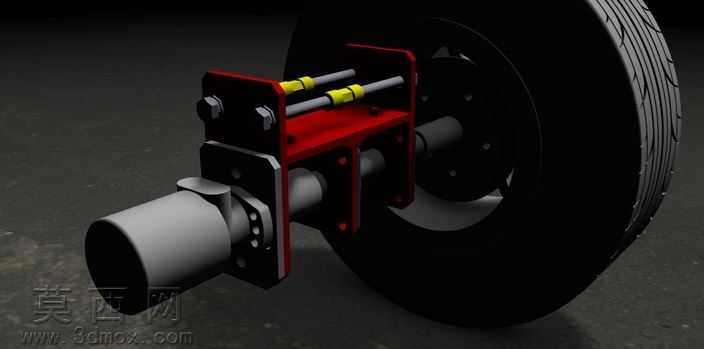

的要求,我设计模块化和容易与其它设备可互换。 为了使它容易和快速拆卸,我把两个特殊螺母紧固两个螺栓在同一时间。 这些坚果右旋螺纹,另一边的左螺纹,和旋转的时候,同时收紧或放松两个螺栓。 (这种安排可以覆盖和普通螺栓和螺母可用于附加系统底盘)。

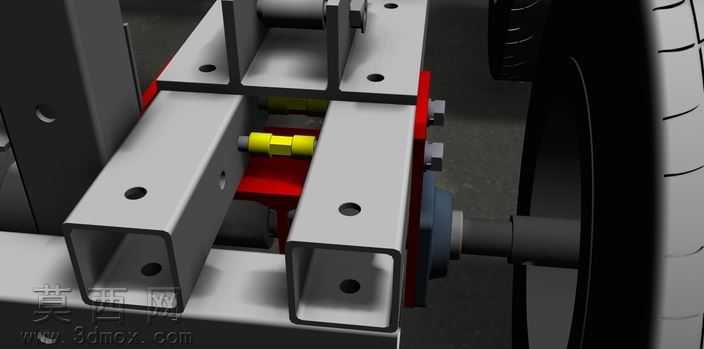

我的3D模型允许重用当前水平管中的漏洞,那些被用于原始安装盘。 唯一的额外的孔将底部的两个“销指南”板块的模块。

关于运动耦合的失败;在我看来,发生因为巨大的扭矩是通过一个键槽,最重要的原因(至少)。 我做了一些计算和确定的平行样条连接1-1/4”直径轴电机的链接所示,和6样条1-3/4”直径轴花键连接,可以传输的扭矩提到电动机。 两曲线长度2-1/4”。 合金钢材料的耦合。 然而,我认为更多的信息被认为是为了计算更加精确。

任何评论/反馈是最受欢迎的
