谷轮ZB66涡旋制冷压缩机结构设计

这款涡旋压缩机主要面向商用制冷场景设计，可广泛适配中小型冷库、商超冷柜、工业冷水机组、冷链运输制冷单元等多种制冷系统，作为制冷循环的核心动力部件，承担着压缩低温低压气态制冷剂、提升制冷剂压力与温度，推动制冷剂在冷凝、节流、蒸发的完整循环中持续流动的核心作用，为制冷空间提供持续稳定的冷量输出，保障低温存储环境的温度恒定。

在功能特性上，该款涡旋压缩机采用涡旋盘啮合压缩结构，相比传统往复式压缩机，运动部件更少、运行振动幅度更低、工作噪音更小，同时容积效率更高，在同等制冷量需求下能耗表现更优，能够长期稳定维持系统的制冷效率。设备主体采用立式密封罐体结构，将涡旋压缩组件、驱动电机整体封装在耐压金属壳体内，既可以避免制冷剂泄漏，也能对内部精密运动部件形成可靠防护，减少外界粉尘、水汽对核心组件的侵蚀，延长设备整体使用寿命。罐体侧面预留了吸气、排气两个核心管路接口，接口位置经过优化布局，能够适配不同走向的制冷管路排布，降低现场安装的管路弯折难度，同时接口采用标准管径设计，可与行业通用规格的制冷铜管直接匹配焊接，减少安装过程中的适配改造成本。

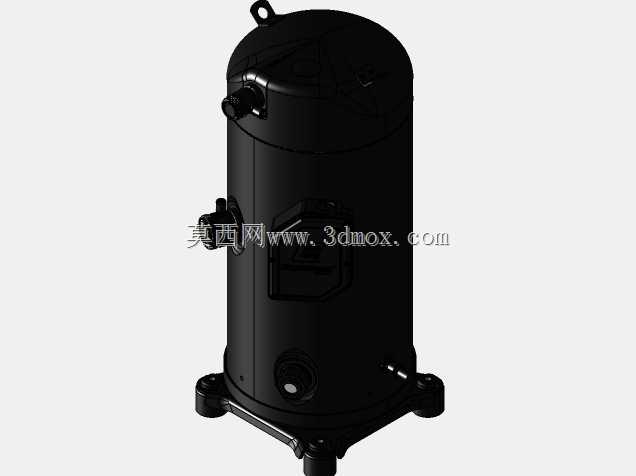

在设计思路上，这款模型完全还原了实体设备的结构逻辑：底部设置三个带安装孔的固定支脚，支脚采用等角度圆周排布，能够均匀承载设备自身重量，同时可通过螺栓将压缩机牢牢固定在机组安装底座上，支脚与罐体连接处的结构做了加强处理，可承受设备运行过程中的轻微振动，避免长期运行出现连接松动。罐体顶部预留了接线端子安装位与检修接口，方便现场进行电气接线与日常运维检测，整体外形采用流畅的圆柱造型，没有多余的外凸结构，能够有效缩小设备安装所需的空间占用，适配紧凑式制冷机组的布局需求。

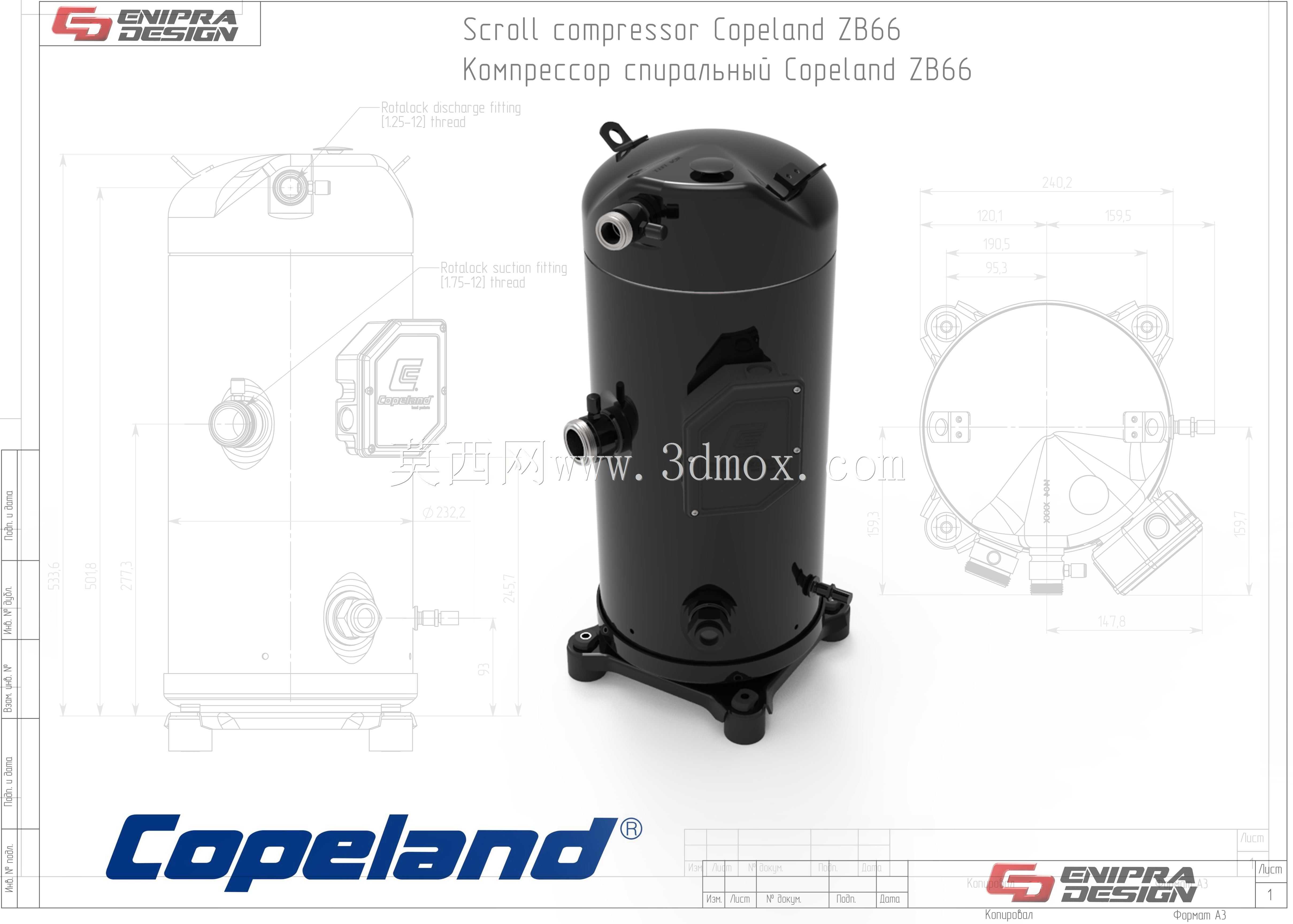

从安装边界来看，该模型完整还原了设备的真实外形尺寸与接口位置，安装时需要在底座预留对应支脚分布的螺栓孔位，同时在罐体周边预留足够的管路连接与运维操作空间，侧面的吸排气接口需要预留足够的管路操作距离，顶部接线位置需要预留电气布线的走线空间，确保安装完成后后期运维操作可以顺利开展。模型对罐体表面的标识位置、接口的相对位置、支脚的安装尺寸都做了精准还原，能够直接用于制冷机组的整体布局设计、管路干涉检查、安装空间模拟等设计环节，帮助设计人员在方案阶段就完成安装适配性验证，减少后期现场安装出现的尺寸 mismatch 问题。
