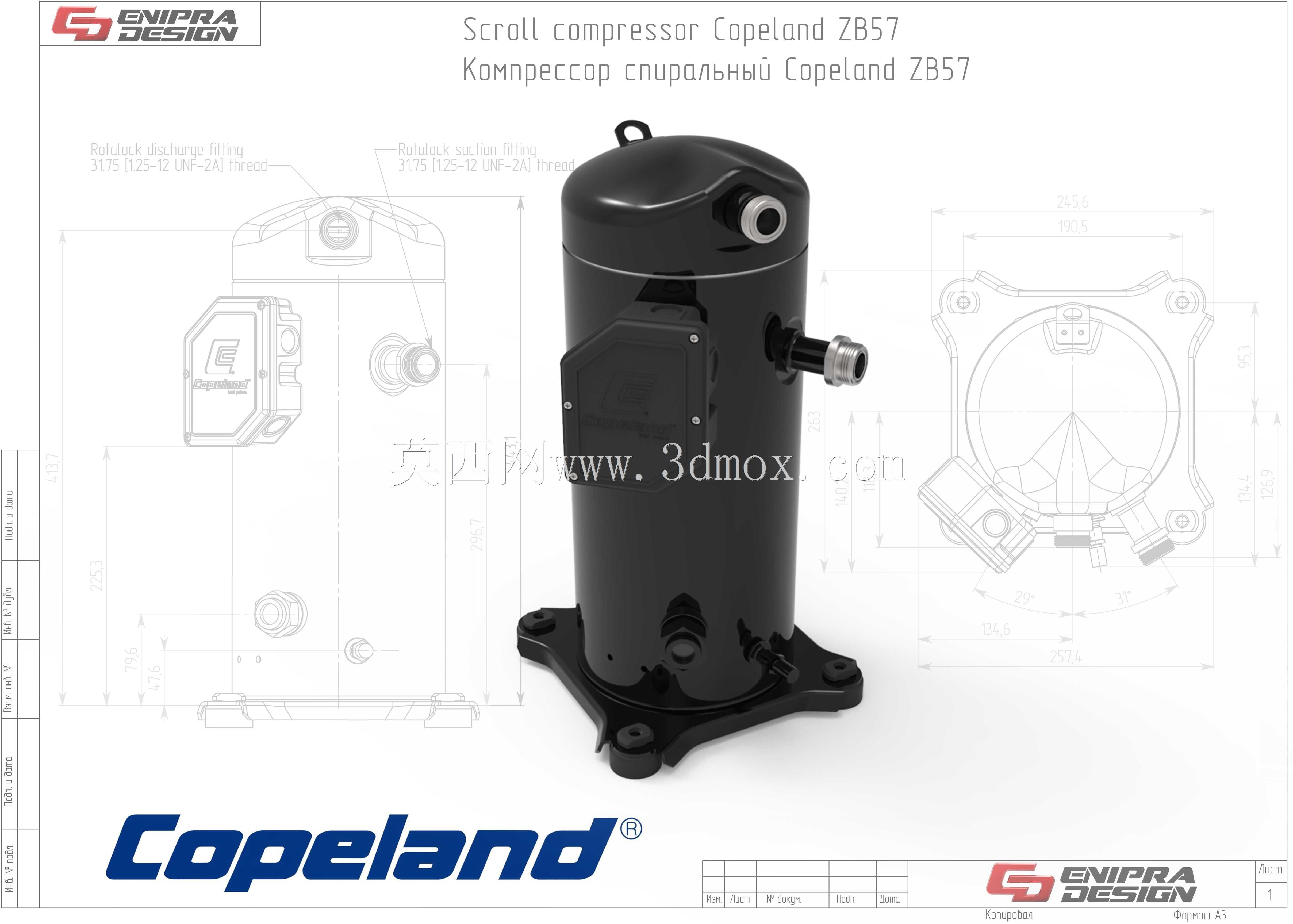

谷轮ZB57涡旋制冷压缩机结构设计

该涡旋压缩机主要面向商用制冷场景设计，可广泛应用于中小型冷库、商超冷柜、工业冷水机组、冷链运输制冷单元等需要稳定冷源输出的场合，作为制冷循环的核心动力部件，承担着吸入低温低压气态冷媒、将其压缩为高温高压气态后输送至冷凝端的核心功能，是整个制冷回路中实现热量搬运的核心载体。

在功能特性设计上，该款涡旋压缩机采用动涡盘与定涡盘相互啮合的涡旋压缩结构，相比传统往复式压缩机，减少了吸气、压缩、排气过程的气流脉动，运行过程中振动幅度更小、运行噪音更低，同时涡旋结构的压缩腔连续工作特性让冷媒压缩效率更高，在同等制冷量需求下能耗表现更优异。机体外部设置有独立的吸气接口与排气接口，接口采用标准管螺纹连接结构，可直接适配常规制冷管路的焊接与扩口连接需求，侧面的电气接线盒采用密封式结构设计，可避免制冷工况下凝露、灰尘对接线端子的侵蚀，保障电气连接的长期可靠性。顶部设置的吊装吊环可方便设备安装过程中的吊装转运，底部的一体式安装底座设置有四个固定安装孔位，可直接通过螺栓将整机固定在机组的安装支架上，安装底座与机体之间设置有减震缓冲结构，可降低运行过程中振动向安装机架的传递。

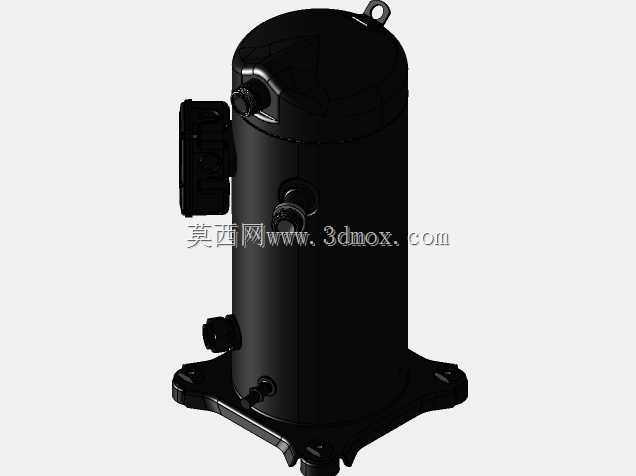

在设计思路上，该模型完整还原了设备的真实外形结构与安装边界，整体采用立式圆柱形罐体布局，在保障内部涡旋组件、电机组件有足够安装空间的前提下，尽可能压缩了整机的径向占用尺寸，适配紧凑式制冷机组的内部排布需求。机体外壳采用承压密封结构设计，可承受制冷系统运行过程中的高低压交变载荷，表面的漆面处理可适应机房、户外机组等不同安装环境的防腐蚀需求。在安装边界设计上，底部安装脚的孔位间距、接口的伸出长度与朝向、接线盒的安装位置都严格遵循实物尺寸还原，可直接用于制冷机组的整体布局排布、管路走向设计、安装干涉检查，在机组设计阶段即可提前验证压缩机与周边冷凝器、储液罐、管路阀件的空间匹配度，避免实际装配过程中出现空间干涉、管路弯折角度不合理等问题。同时模型还原了设备的整体重心位置，可用于安装支架的承重校核、减震垫选型计算，为制冷机组的整体结构设计提供精准的三维参考依据。
