谷轮ZB45涡旋制冷压缩机结构设计

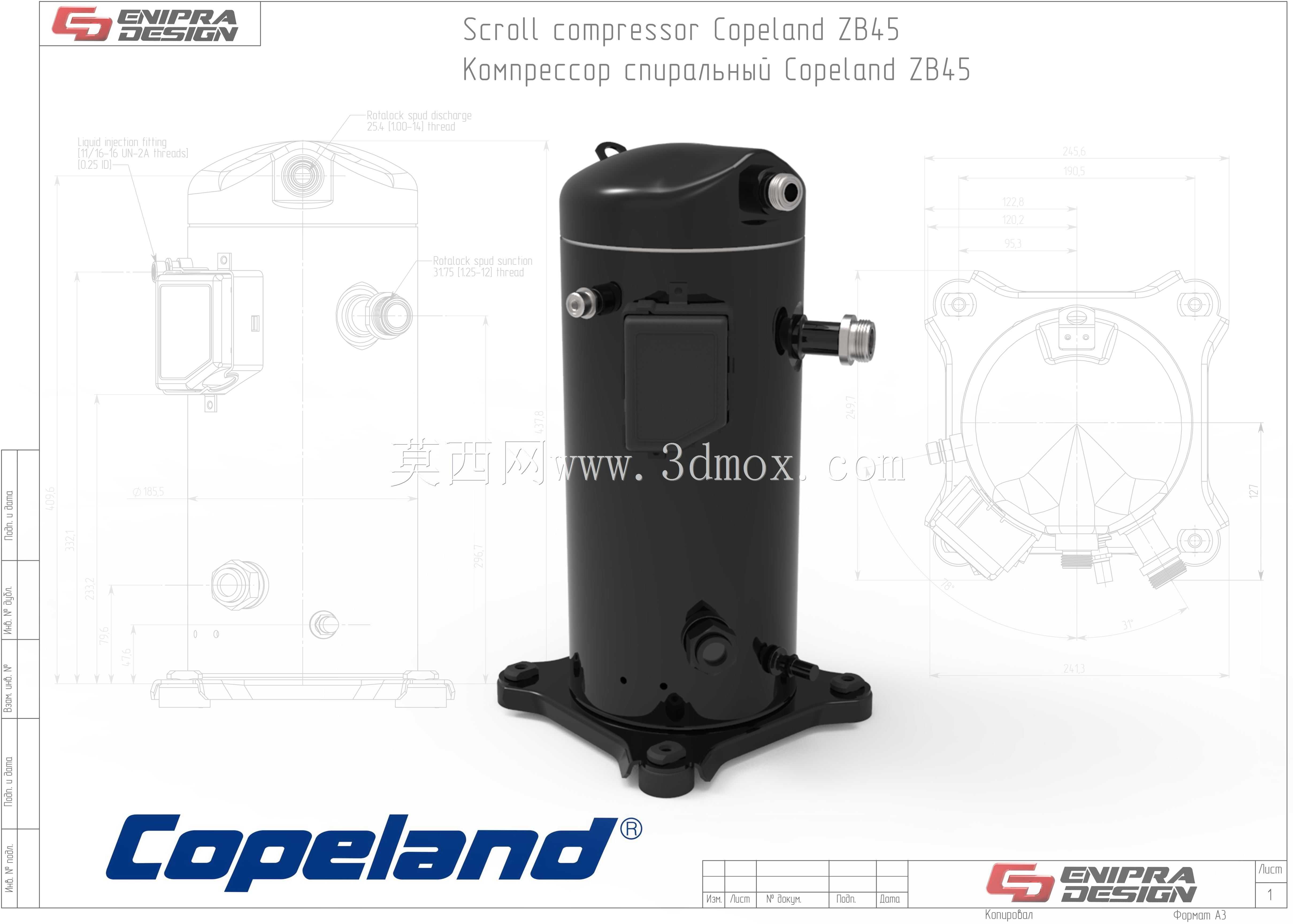

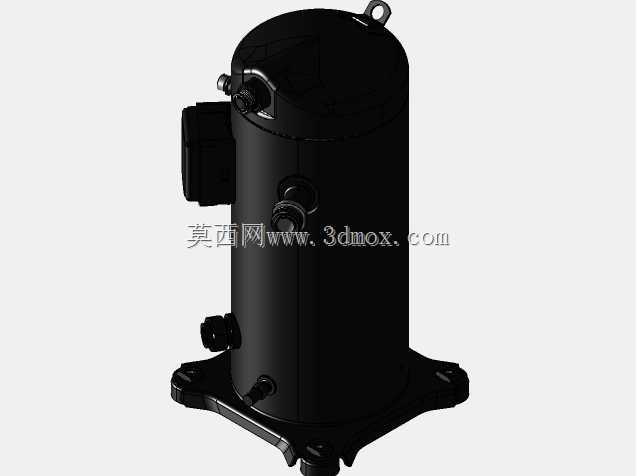

这款涡旋制冷压缩机是商用制冷系统的核心动力部件，主要面向中小型冷库、商超冷藏展示柜、工业工艺冷却、冷链运输制冷机组等应用场景，承担制冷循环中制冷剂蒸汽压缩升压的核心功能，是整个制冷回路能够实现热量搬运、维持目标低温环境的核心动力源。在实际商用制冷场景中，这类涡旋压缩机相比传统往复式压缩机，运行过程的动盘与定盘啮合更平顺，没有往复运动部件的惯性冲击，运行振动幅度更小、工作噪音更低，能够适配对运行稳定性、噪音控制有较高要求的商用制冷场景，比如社区周边的生鲜门店冷库、商超内的开放式冷藏展柜，不会因为设备运行噪音干扰经营环境。从产品功能特性来看，这款压缩机采用全封闭立式结构设计，外壳为承压钢制密封壳体，将涡旋压缩组件、内置驱动电机、润滑油路完全封装在壳体内部，能够避免制冷剂泄漏，同时隔绝内部运动部件与外界环境的接触，降低外界粉尘、水汽对内部组件的侵蚀，延长设备的连续运行寿命。设备侧面设置了不同管径的制冷剂进出接口，大口径接口为低压气态制冷剂吸气口，连接制冷回路的蒸发器端，将完成吸热蒸发的低温低压制冷剂蒸汽吸入壳体内部；小口径接口为高压气态制冷剂排气口，连接冷凝器端，将经过涡旋盘压缩后的高温高压制冷剂蒸汽排出，送入后续冷凝环节。底部设计了一体式四脚安装支座，支座上预留了标准安装孔位，能够匹配常规制冷机组的机架安装尺寸，安装时只需在支座与机架之间加装减震胶垫，即可有效抵消设备运行时的微量振动传递，避免振动传导到管路引发焊缝开裂、接口松动等故障。从设计思路来看，这款压缩机的涡旋盘型线经过优化设计，压缩过程的余隙容积更小，容积效率相比同功率往复式压缩机更高，在相同制冷量需求下能耗表现更优；壳体内部的油路设计能够在设备运行时将润滑油持续输送到涡旋盘啮合面、轴承等运动摩擦部位，形成稳定油膜降低摩擦损耗，同时部分润滑油会随制冷剂进入回路，最终通过回油管路回到压缩机内部，保证长时间运行下的润滑可靠性。设备顶部设置了电气接线腔，能够方便现场安装时的电源接线，同时接线腔做了密封防护设计，避免凝露、灰尘进入引发电气故障。在安装边界上，这款立式压缩机的整体占用空间紧凑，安装时需要预留足够的侧面操作空间，方便管路焊接、接线与后期维护，同时要保证设备安装位置的通风散热条件，避免壳体周围温度过高影响内置电机的散热效率，排气与吸气接口的位置设计充分考虑了管路走向的合理性，能够减少管路弯折次数，降低管路的制冷剂流动阻力，提升整个制冷系统的运行效率。
