谷轮ZB38涡旋制冷压缩机结构设计

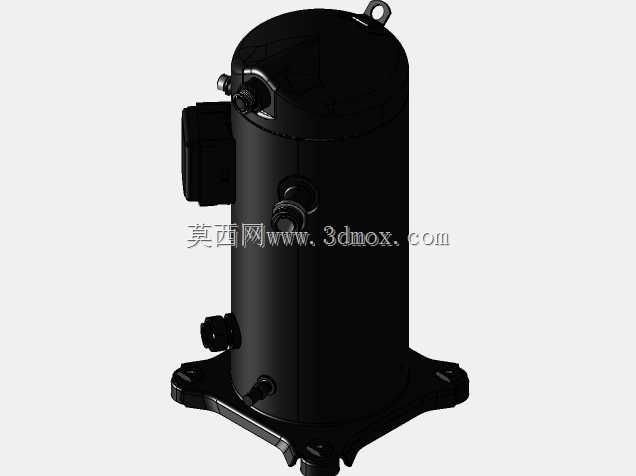

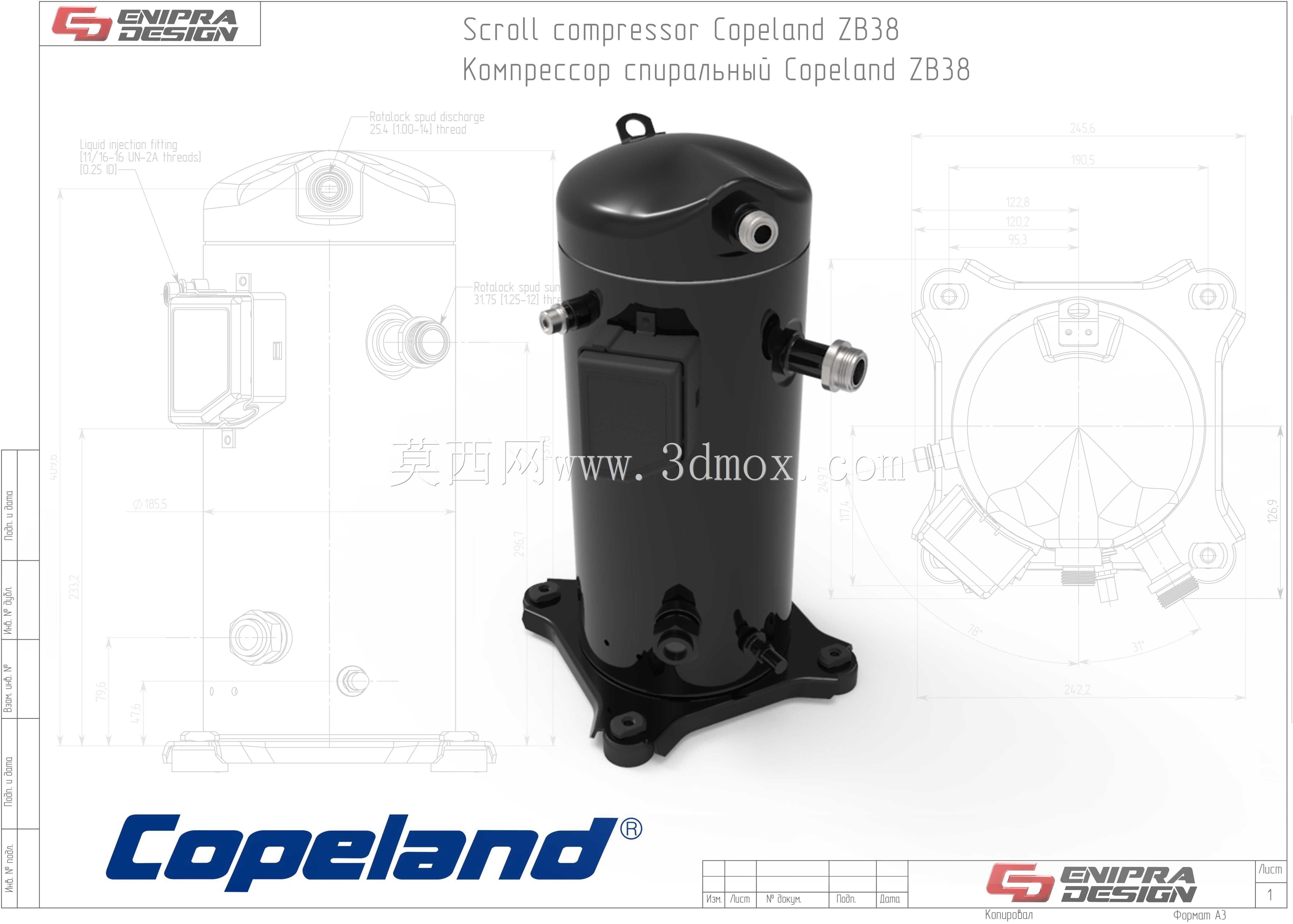

这款涡旋压缩机是商用制冷系统中的核心动力部件，主要面向中小型冷库、商用冷柜、工业低温冷却场景的制冷循环需求，承担制冷回路中气态制冷剂压缩升压的核心功能，是整个制冷循环能够建立高低压差、实现热量搬运的核心载体。在实际商用场景中，该款压缩机可适配中低温制冷工况，能够为果蔬保鲜冷库、肉类冷冻存储柜、商超冷链展示柜、工业工艺冷却机组提供稳定的压缩动力，可匹配常用的R22、R404A等主流制冷工质，在常规工况下能够保持稳定的容积效率，相比传统活塞式压缩机，涡旋结构的运动部件更少，运行过程中的动平衡表现更优，工作时的振动幅度与运行噪音都有明显降低，能够减少商用场景下的设备噪音干扰，同时降低机组运行的故障率，延长设备的连续无故障运行时长。从产品设计思路来看，这款压缩机采用全封闭立式涡旋结构设计，将定涡旋盘、动涡旋盘、驱动电机、曲轴传动部件全部集成在密封的钢制壳体内，避免制冷剂与润滑油的泄漏，同时壳体外部预留了高低压制冷剂接管接口、工艺检修接口，底部设计了一体化的安装固定支脚，支脚预留了标准安装孔位，能够直接与机组的安装机架进行固定，支脚与壳体之间的连接结构做了应力分散设计，能够缓冲设备运行时产生的微幅振动，避免振动传递到整个机组机架引发共振。设备的顶部设计了吊装吊耳，方便设备在安装现场的吊装转运，侧面的电气接线盒做了密封防护设计，能够适配常规机房的安装环境，避免冷凝水、灰尘侵入接线部位引发电气故障。从安装边界来看，这款立式压缩机的整体占用空间紧凑，底部安装支脚的孔位间距符合商用制冷机组的通用安装尺寸规范，接管位置的布局充分考虑了机组管路排布的便利性，高低压接口的朝向预留了足够的管路操作空间，方便现场安装时的管路焊接与阀门装配，设备的整体重心落在底部支脚的支撑范围内，安装后无需额外做配重固定即可保持稳定。在功能特性上，涡旋盘的型线采用高精度的渐开线设计，压缩过程中动静涡旋盘的啮合间隙控制在极小范围内，能够有效减少压缩过程中的制冷剂内泄漏，提升压缩效率，同时内置的电机采用制冷工质冷却设计，依靠回流的低温气态制冷剂带走电机运行产生的热量，无需额外配置散热风扇，简化了机组的整体结构，壳体内部设计了高效的油气分离结构，能够将随高压制冷剂排出的润滑油进行分离回流，减少润滑油进入制冷系统换热器的概率，保障换热器的换热效率，同时保证压缩机内部运动部件的润滑需求，避免部件出现干磨损耗。
