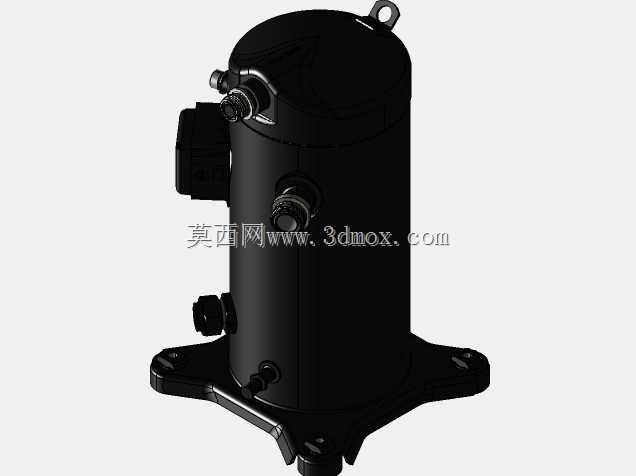

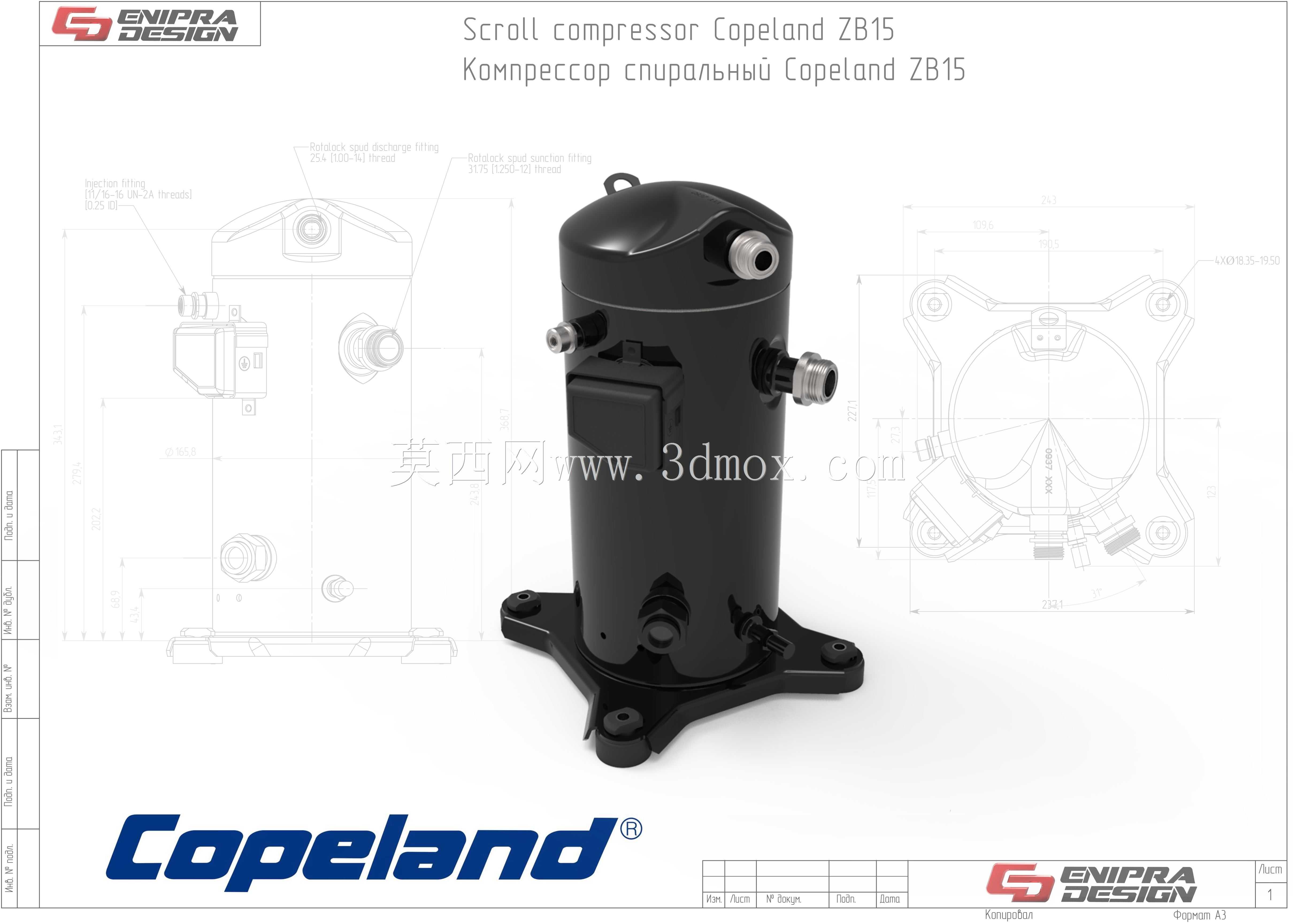

谷轮ZB15涡旋制冷压缩机结构设计

这款涡旋压缩机是商用制冷系统的核心动力部件，主要应用于中小型商用冷柜、冷库冷藏单元、商超展示柜、工业低温冷却配套等制冷场景，承担制冷回路中制冷剂蒸汽压缩升压的核心功能，是整个制冷循环的动力来源，能够为低温储鲜、工艺冷却等场景提供稳定的冷媒压缩输出，保障制冷系统持续稳定运行。从实际用途来看，该款设备针对中低温制冷工况优化，适配常用的商用制冷剂类型，能够在常规商用制冷的工况区间内保持稳定的输出效率，相比传统往复式压缩机，涡旋结构的运行平顺性更优，工作过程中的振动与噪音水平更低，适合对运行静谧性有一定要求的商用场景。从产品功能特性来看，该涡旋压缩机采用涡旋盘啮合压缩结构，动涡旋盘与定涡旋盘形成连续变化的压缩腔，在运转过程中连续完成吸气、压缩、排气过程，气流脉动更小，压缩效率更高，同时整机采用全封闭立式结构，外壳为承压钢制壳体，将涡旋压缩组件、内置电机、润滑结构完全密封在壳体内，避免制冷剂泄漏，同时隔绝内部运转的噪音传递。壳体侧面布置有吸气接口、排气接口以及工艺检修接口，不同接口的口径与位置经过匹配设计，能够适配常规制冷管路的安装走向，减少管路弯折带来的流阻损失。从产品设计思路来看，整机采用立式布局，底部设置三脚式安装支座，安装脚带有固定安装孔，能够直接通过螺栓固定在制冷机组的安装机架上，安装脚与壳体之间的支撑结构经过力学优化，能够抵消设备运转过程中产生的微幅振动，避免振动传递到机组机架引发共振。顶部为密封端盖结构，内置电机的接线端布置在壳体侧面的接线盒区域，接线盒带有防护结构，能够避免凝露、灰尘对接线端子的影响，提升设备长期运行的可靠性。外形尺寸方面，整机为立式圆柱主体结构，整体高度与直径比例适配常规商用制冷机组的安装空间，底部三脚支座的安装孔位间距符合行业通用的安装尺寸规范，安装边界预留了足够的管路连接与接线操作空间，在进行机组集成设计时，不需要额外调整安装位尺寸，能够直接替换同规格的同类型压缩机，降低制冷机组的设计适配成本。设备的接口位置高度经过优化，在安装完成后，管路连接不需要过度弯折，能够有效降低管路应力，避免长期运行过程中管路疲劳开裂的风险，同时底部支座的高度预留了接水盘、减震垫的安装空间，方便现场安装时根据需求配置减震附件，进一步降低运行振动的传递。
