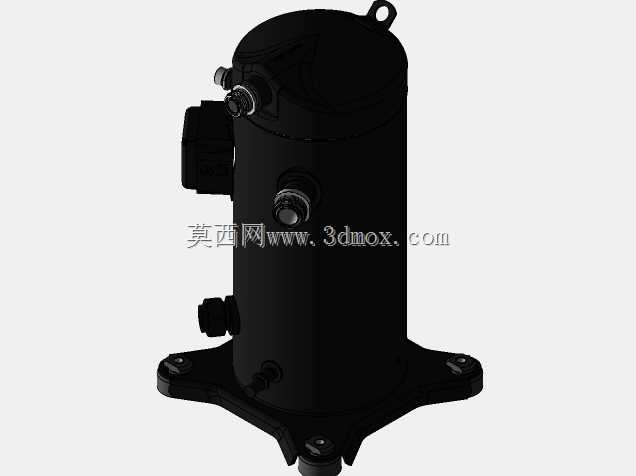

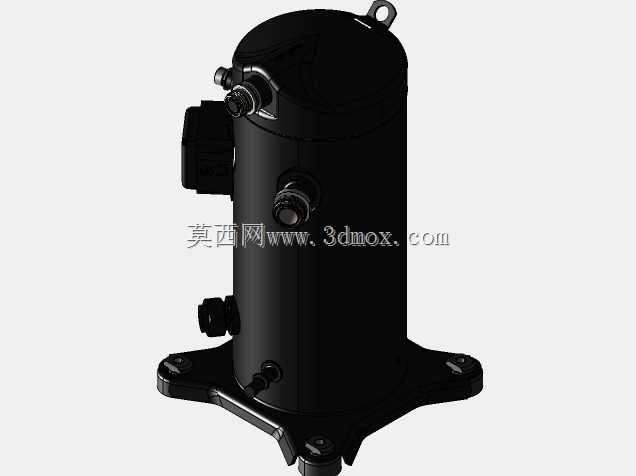

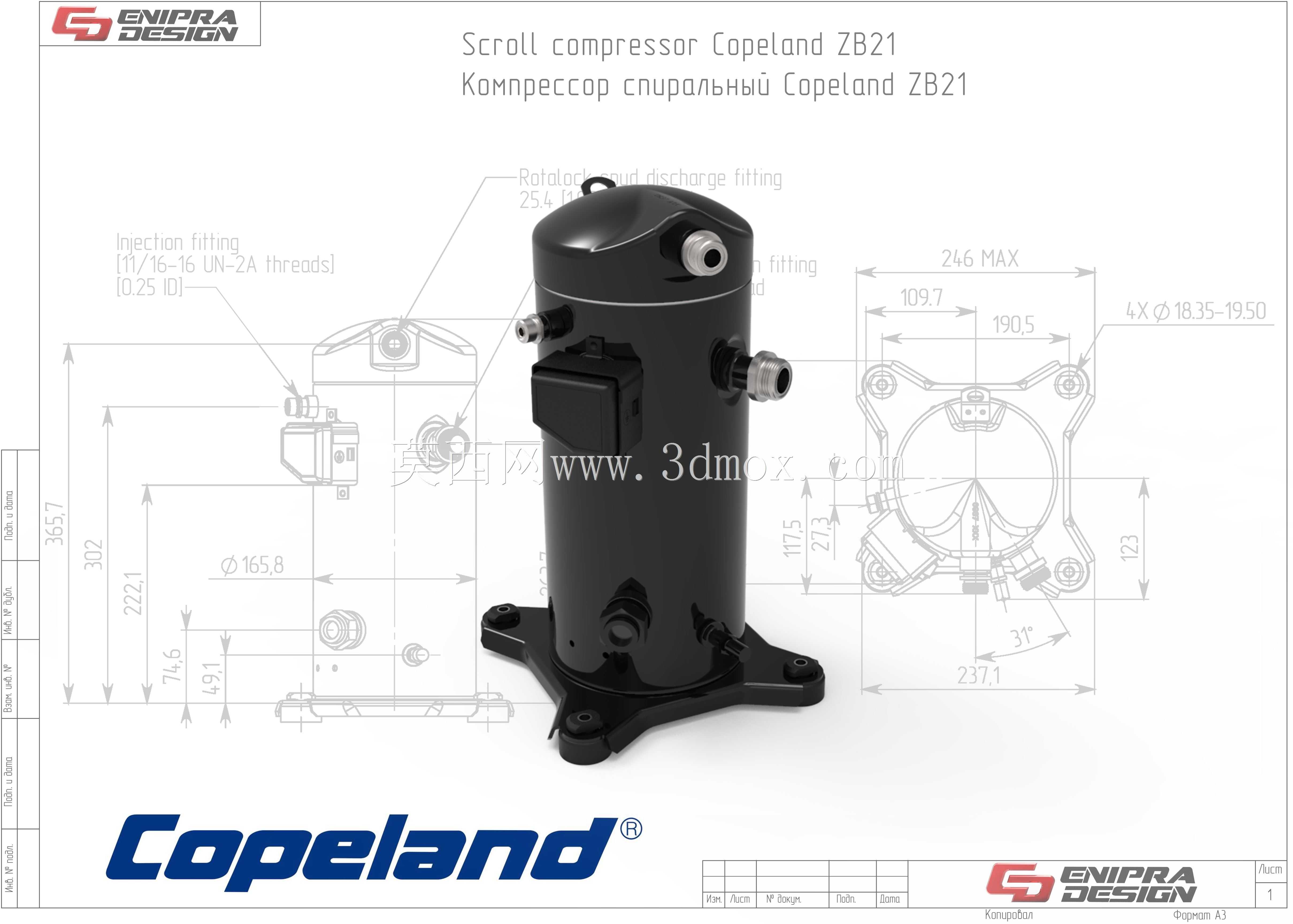

谷轮ZB21涡旋制冷压缩机三维结构

这款涡旋式制冷压缩设备，是商用制冷系统里的核心动力部件，主要适配中小型冷库、商超冷藏展示柜、工业冷水机组、冷链运输制冷单元等场景，承担制冷回路里制冷剂蒸汽压缩升压的核心功能，是整个制冷循环能够建立压差、实现热量搬运的核心载体。和传统往复式压缩机相比，涡旋结构的运行平顺性更强，工作过程中动涡盘与定涡盘之间形成连续压缩腔，没有往复运动部件带来的惯性冲击，运行噪音更低、振动幅度更小，长期连续运行的可靠性更突出，很适合需要24小时不间断供冷的商用制冷场景。从产品功能设计来看，这款机型针对制冷工况做了专属优化，壳体上预留的不同口径接口分别对应排气端、吸气端、工艺注液口与电气接线位，顶部的排气接口负责输出压缩后的高压高温制冷剂蒸汽，侧下方的大口径接口连接蒸发器侧回来的低温低压制冷剂，独立的注液接口可以在高负荷工况下喷入液态制冷剂实现冷却，避免排气温度过高触发保护停机，接线腔做了密封隔离设计，能够适配冷库、后厨这类湿度较高的安装环境，避免凝露引发电气故障。在设计思路上，这款机型采用立式全封闭焊接壳体结构，将涡旋盘、电机、曲轴组件全部密封在钢制壳体内，既可以减少制冷剂泄漏风险，也能利用壳体本身的结构强度支撑内部运动部件，底部的一体式安装脚座做了加强筋设计，四个安装孔位的位置经过精准校核，既可以直接落地安装在机组机架上，也可以搭配减震胶脚降低运行振动向机架传递。从安装边界尺寸来看，整机最大外轮廓直径控制在246毫米以内，总高度控制在合理区间，四个安装脚的固定孔位间距统一，侧方的吸排气接口、接线盒的突出尺寸都做了紧凑化设计，不会占用过多机组内部空间，方便在紧凑式冷凝机组内排布管路与电气元件。涡旋盘的型线采用高精度渐开线设计，压缩过程的泄漏间隙控制在极小范围，容积效率比同排量往复式压缩机更高，相同制冷量下的能耗表现更优，能够帮助制冷系统达到更好的能效水平，适配当下商用制冷领域对节能性的要求。
