起重滑轮吊钩组结构设计方案

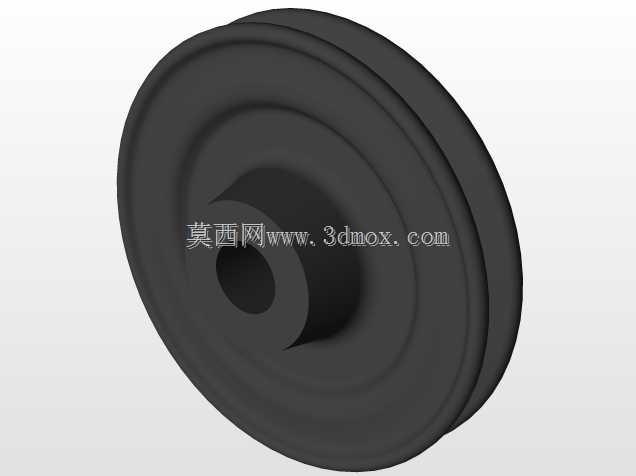

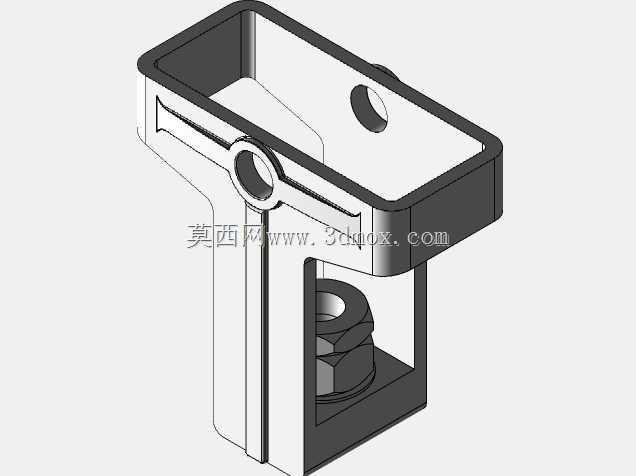

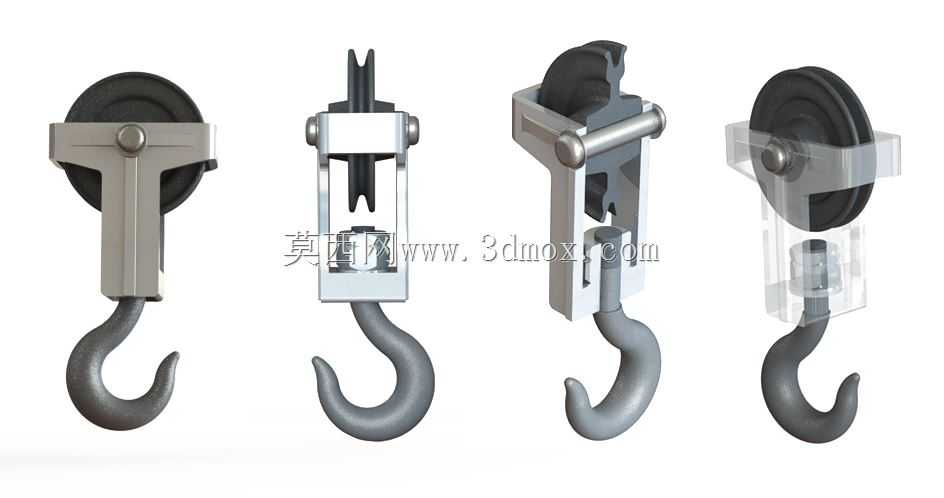

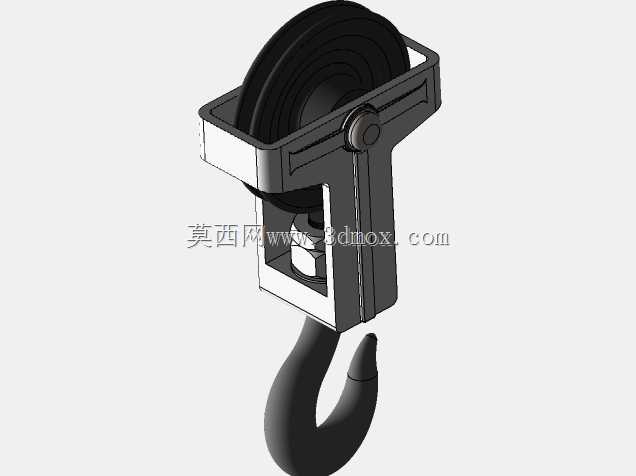

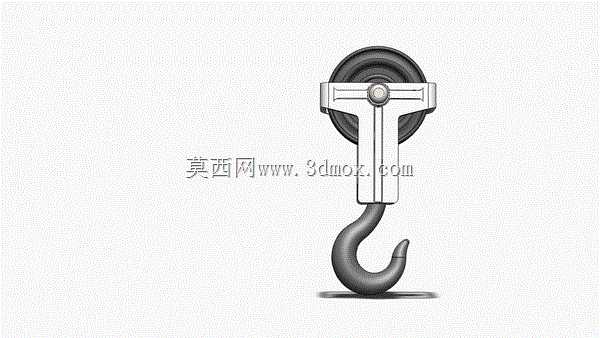

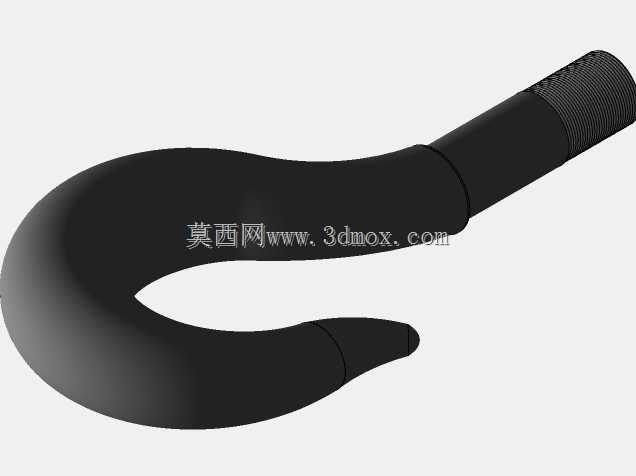

该组模型对应起重作业场景下的核心吊重承载部件，广泛应用在车间桥式起重机、门式起重机、工程履带吊、小型手动葫芦等起重设备的末端执行环节，是连接起升钢丝绳与被吊重物的关键受力构件，承担着载荷传递、吊点转向、重物防脱的核心作用，直接决定起重作业的安全冗余与操作便捷性。从功能特性来看，该吊钩组集成了定滑轮导向、吊钩回转、载荷承载、防脱限位几大核心功能：上部的滑轮组可匹配对应直径的起重钢丝绳，通过滑轮的滚动摩擦大幅降低钢丝绳收放过程中的阻力，同时多槽滑轮可通过钢丝绳倍率变换实现起升载荷的放大，适配不同额定起重量的作业需求；中部的连接架采用铰接式结构，搭配推力轴承实现吊钩的360度水平回转，方便作业人员调整被吊重物的朝向，避免钢丝绳打扭损伤；下部的吊钩采用符合起重标准的钩头弧度设计，钩口位置预留了防脱挡板的安装位，可避免吊装过程中吊索从钩口滑脱引发安全事故。在设计思路上，该系列吊钩组覆盖了从轻型手动吊具到中型起重设备的不同承载需求，不同构型分别适配不同的安装边界：单滑轮轻型吊钩整体结构紧凑，横向安装宽度较窄，适配小吨位手动葫芦、单梁起重机的小空间安装场景，钩头与滑轮架采用一体式锻造连接结构，减少连接节点的失效风险；带防护壳的双滑轮吊钩组在滑轮外侧增加了冲压防护外壳，可避免作业过程中杂物卷入滑轮绳槽，同时防止钢丝绳脱槽，适配车间内频繁作业的通用起重场景；带警示标识的吊钩组在滑轮护罩位置增加了黄黑警示涂装，可在作业现场起到明显的安全提示作用，适配工地、货场等人员复杂的露天作业场景；右侧的剖视结构清晰展示了内部的轴承、销轴、螺母锁紧的装配关系，所有受力销轴均采用径向定位加轴向锁紧的双重固定结构，避免作业过程中销轴窜动脱出，钩头尾部采用螺纹加锁紧螺母的连接方式，搭配推力轴承承受轴向载荷，同时保证回转顺畅。从安装边界来看，不同构型的吊钩组上部均预留了标准的钢丝绳穿绕空间，滑轮绳槽的半径匹配对应规格的钢丝绳直径，安装时仅需将钢丝绳按穿绳倍率绕过滑轮槽，调整好防脱挡板的位置即可投入使用，整体外形尺寸兼顾了承载强度与作业空间需求，钩头的开口尺寸适配常见的卸扣、吊装带、钢丝绳索具的连接尺寸，无需额外加工转接件即可完成与常规吊具的匹配连接，可满足从几百公斤到数吨不等的常规起重吊装作业需求。
