三耳带孔法兰式连接基座结构设计

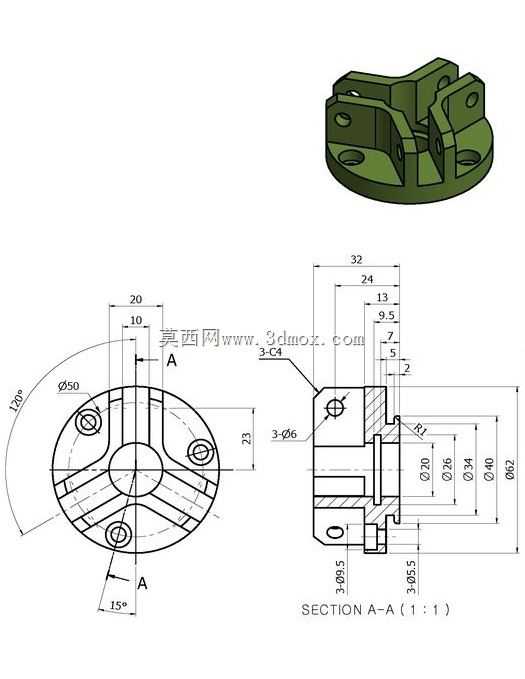

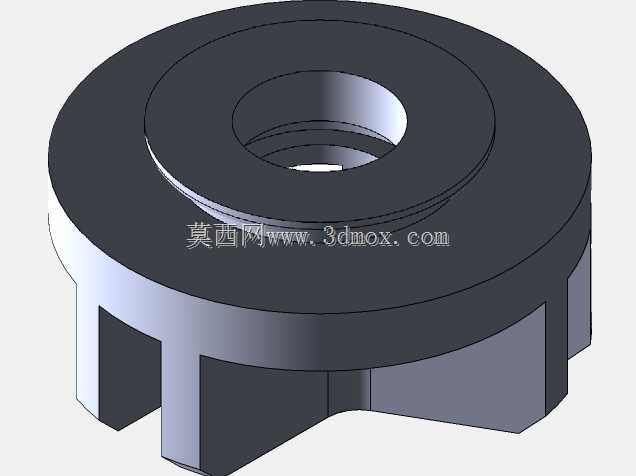

这款三耳带孔法兰式连接基座，是工业传动与支撑系统中应用十分广泛的刚性连接构件，常见于自动化生产线的工位支撑模块、小型动力传输单元的机架连接部位、轻工设备的轴系端盖固定场景，也可作为专用工装夹具的定位基座使用，承担着相邻部件之间的载荷传递、位置校准、刚性固定的核心作用，能够在中低载荷的往复运动、静态支撑工况下保持稳定的连接精度，避免连接部位出现松脱、错位的问题。从功能特性来看，该基座采用一体化圆盘主体搭配三个周向均匀分布的安装耳的结构，每个安装耳上预留了贯通的安装孔，可通过标准紧固件与相邻的安装面完成锁紧固定，三个安装点的布局能够形成稳定的三角形支撑面，相比两孔安装结构拥有更好的抗倾覆、抗扭转性能，即使承受偏载载荷也能均匀分散受力，减少局部应力集中的问题。基座中心设置了阶梯式通孔结构，不同直径的孔段分别适配不同规格的轴类零件穿过、定位衬套压装或者密封件安装，能够满足穿轴、定位、隔振等多重装配需求，孔壁与端面的垂直度设计保证了轴系安装后的同轴度，降低轴系运转过程中的偏磨风险。在设计思路上，这款基座优先兼顾了安装便捷性与结构强度，整体采用对称式布局，三个安装耳之间预留了足够的扳手操作空间，现场装配时不需要特殊工装即可完成紧固件的锁紧操作；主体圆盘的厚度经过力学核算，在满足额定载荷下刚性要求的同时尽可能减少冗余材料，降低零件自身重量，安装耳与圆盘主体的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，提升零件的抗疲劳寿命，能够适配长期交变载荷下的使用需求。从外形尺寸与安装边界来看，该基座主体圆盘直径为50mm，整体轴向高度为23mm，三个安装耳的外沿超出主体圆盘，安装孔中心距基座中心的径向距离为20mm，安装孔直径为6mm，可适配M5规格的紧固件完成安装；中心阶梯孔的各段直径分别为12mm、20mm、26mm、34mm、40mm，对应不同的装配深度要求，其中最小孔段的深度为5mm，最大外圆端面的倒角为C4，安装耳上的安装孔做了C1倒角处理，方便紧固件顺利导入。基座底部与安装面贴合的端面为精加工平面，平面度控制在合理公差范围内，保证安装后与贴合面完全接触，不会出现间隙导致的连接松动，三个安装孔的位置度公差满足通用装配要求，不需要现场配钻即可完成快速装配，能够大幅缩短现场设备组装、维护的工时。
