三角支撑式带耳回转连接构件

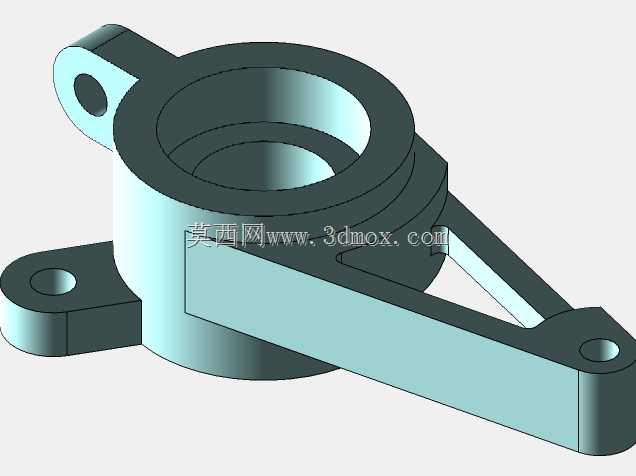

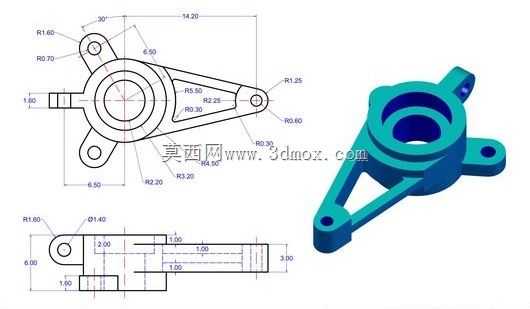

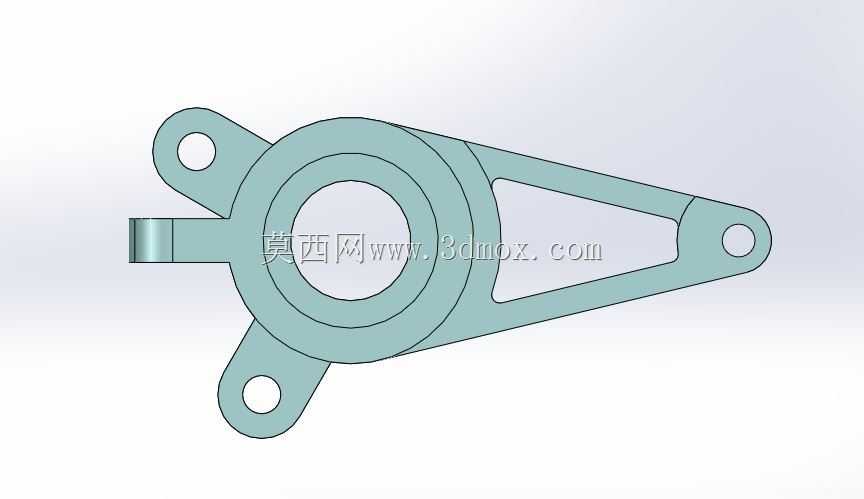

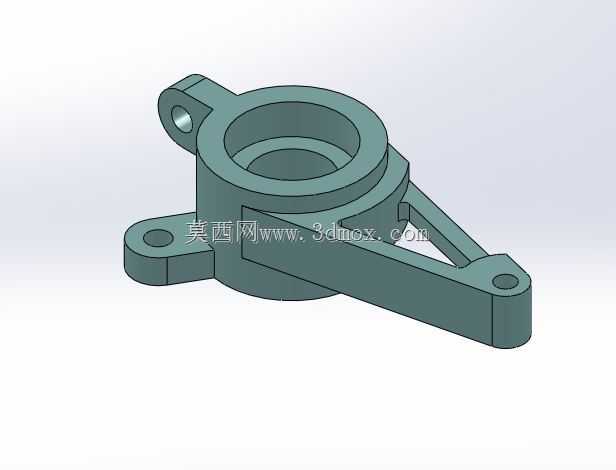

该三角支撑式带耳回转连接构件，主要应用于中小载荷的机械传动与铰接支撑场景，常见于轻工自动化设备的连杆传动机构、小型专用车辆的操纵联动结构、通用工装夹具的角度调节组件中，作为多杆件交汇的核心连接枢纽，承担载荷传递、转动导向、多部件定位衔接的核心作用，能够在往复摆动、小幅回转的工况下保持稳定的连接刚度，避免连接部位出现松旷、形变错位的问题。从功能特性来看，构件中心设置大尺寸通孔回转座，可配套对应规格的转轴或轴套，实现绕中心轴线的自由回转，三个向外延伸的支臂末端均设置带孔连接耳，其中两个支臂为对称短耳结构，用于固定安装定位，限制构件的非必要自由度，第三个支臂为加长三角加强结构，末端铰接孔用于连接传动杆件，将回转动作传递至相邻执行部件，三角加强筋结构沿支臂受力方向布置，能够在不额外增加构件整体重量的前提下，大幅提升长支臂的抗弯折、抗扭转载荷能力，避免长期受交变载荷出现支臂断裂的问题。设计过程中，首先根据工况载荷确定中心回转座的内孔直径与壁厚，保证转轴装配后配合间隙符合传动精度要求，同时预留轴套、润滑结构的安装空间；其次根据相邻连接件的安装位置，确定三个支臂的延伸角度与连接耳的孔位坐标，保证各部件装配后无运动干涉，支臂的转角位置全部采用圆弧过渡设计，减少应力集中风险，连接耳的孔位周边做局部加厚处理，提升铰接部位的挤压强度；最后结合安装空间边界，控制构件整体外轮廓尺寸，长支臂方向最大外伸尺寸适配紧凑安装空间的布局要求，短支臂的对称布局保证安装后受力均匀，构件的轴向厚度适配常规连杆机构的安装间隙，无需额外调整周边部件位置即可完成装配。从外形尺寸与安装边界来看，构件整体轮廓最大长度适配小空间安装需求，中心回转座的轴向厚度满足转轴的配合长度要求，三个连接耳的孔径尺寸统一适配标准规格的铰接销，安装时仅需将中心孔与对应转轴配合，两个对称短耳通过紧固件固定于基座或固定部件上，长支臂末端连接传动杆件即可投入使用，各部位的圆角尺寸既满足加工工艺要求，也避免装配过程中出现锐边磕碰的问题，整体结构兼顾了轻量化与结构强度，能够在长期往复摆动的工况下保持稳定的连接精度，适配多种需要多节点铰接回转的机械传动场景。
