异形铰接连接支座机械零件设计

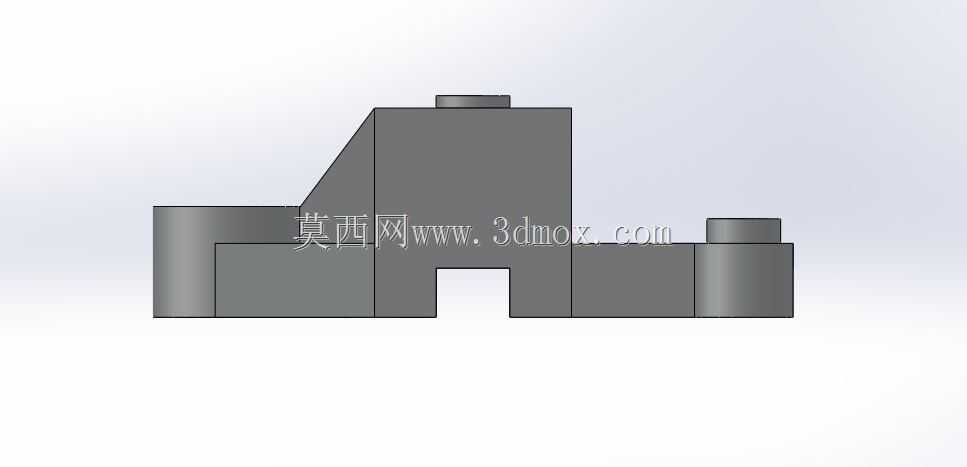

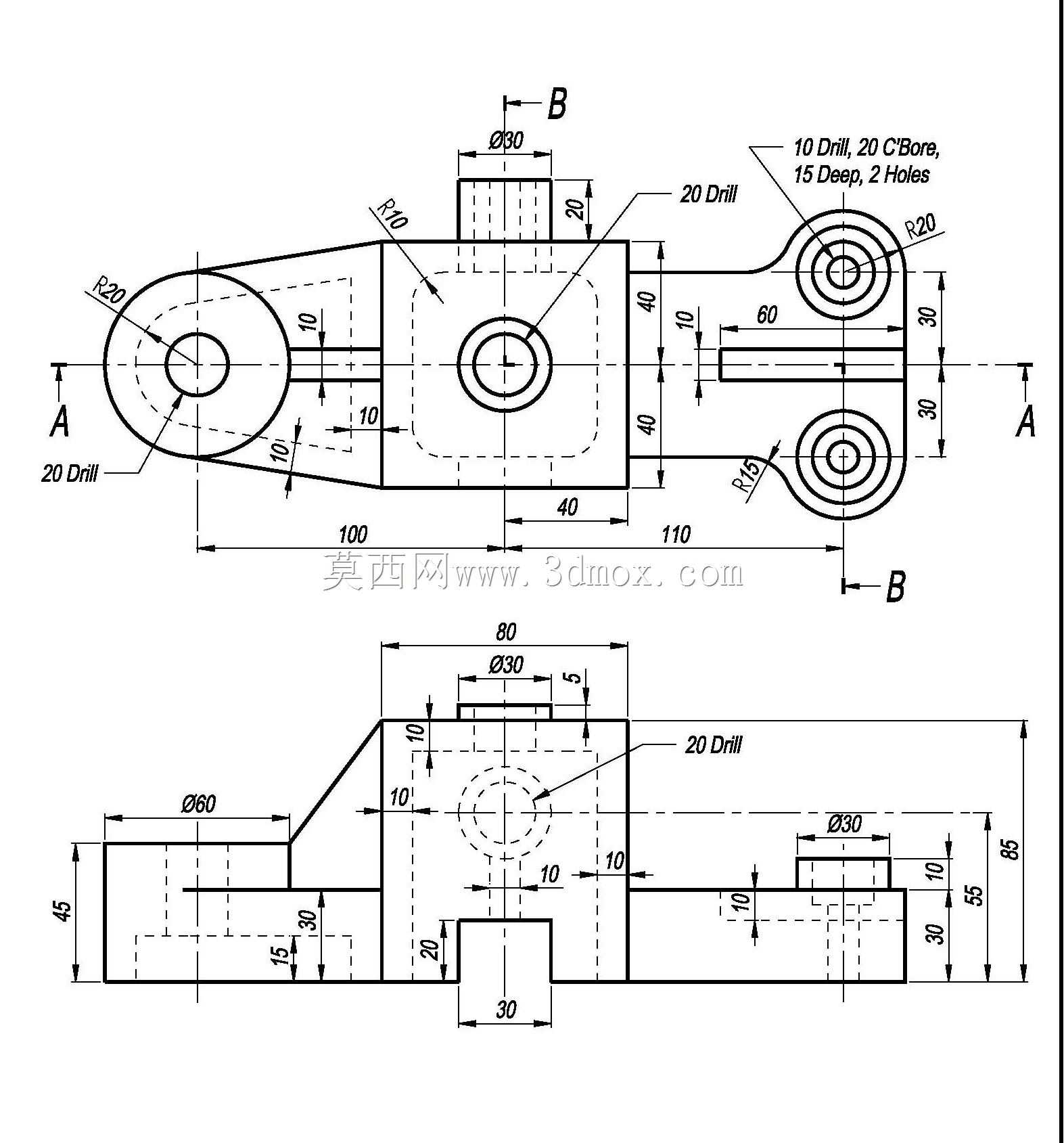

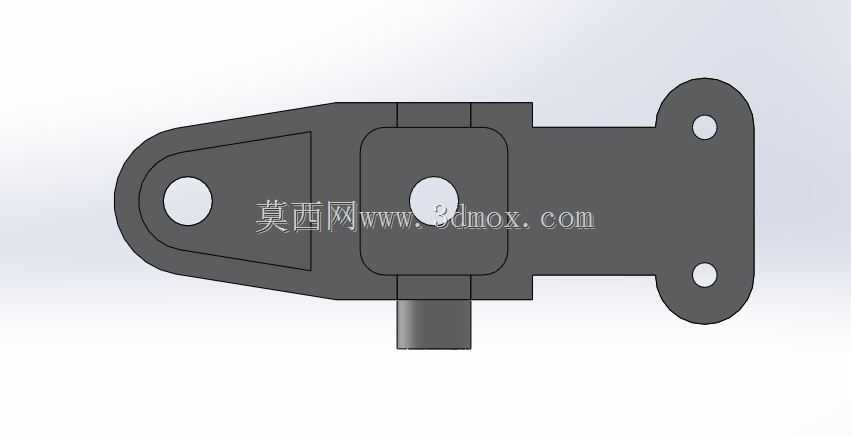

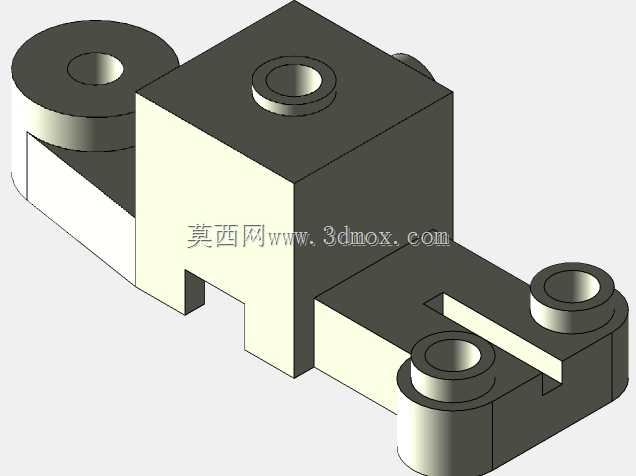

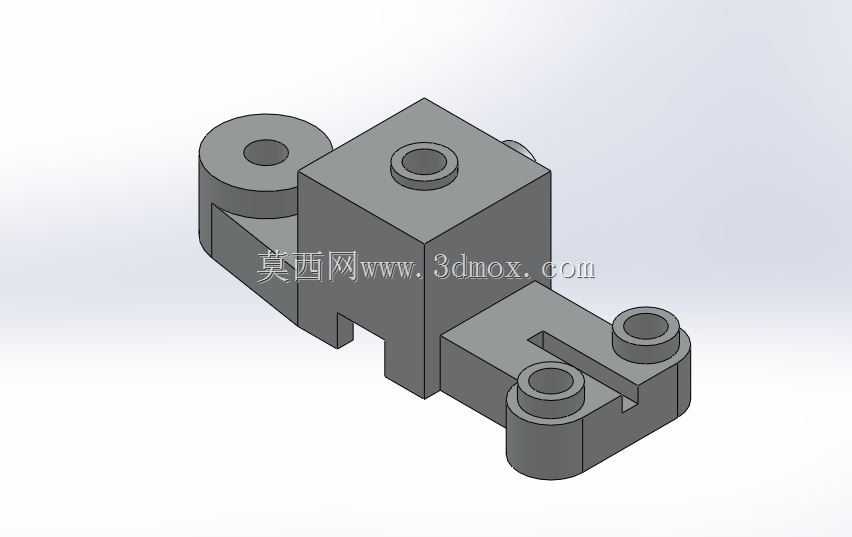

该异形铰接连接支座是工业机械传动与支撑系统中常用的受力连接构件，广泛应用于各类需要实现铰接联动、载荷传递的机械设备场景中，可在工程机械臂架铰接点位、自动化生产线连杆传动机构、专用设备活动连接部位承担载荷传递、活动铰接、定位支撑的核心作用，能够在多向受力工况下稳定传递径向与轴向载荷，同时保障连接部位具备规定范围内的转动自由度，适配设备运行过程中的角度微调需求。从功能特性来看，该零件采用一体化铸锻后机加工的成型思路，主体结构分为三个功能区段：左侧带R20圆弧过渡的单耳铰接段，中部带方形凸台的主体承载段，右侧带双同轴铰接孔的双耳连接段，各段之间通过平滑圆弧过渡消除应力集中隐患，避免载荷作用下的应力断裂风险。零件上设计有多种规格的安装孔位，包括两处直径20的贯通钻孔用于穿装铰接销轴，两处带沉孔的直径10安装孔用于沉头螺栓的固定装配，可实现无凸起的平整安装效果，避免螺栓外露干涉相邻部件运动。从设计思路层面，该零件充分考虑了实际装配的公差适配需求，各铰接孔位同轴度、安装孔位位置度均按照机械加工通用精度等级设计，既保障装配时的销轴穿装顺畅，也避免间隙过大导致的运行晃动问题；主体承载段的方形凸台结构既提升了零件整体的抗弯截面模量，增强载荷承受能力，也可作为装配定位的基准面，方便安装时的快速对位。从外形尺寸与安装边界来看，零件总长度方向最大尺寸为251，左侧单耳段外径为60，中部主体段宽度为80，右侧双耳段外侧总宽度为65，顶部凸台外径为30、突出主体高度为20，底部凸台宽度为30、突出主体高度为20，各安装孔位的中心距均做了明确标注，左侧铰接孔中心到中部主孔中心的水平距离为100，中部主孔中心到右侧铰接孔中心的水平距离为110，右侧上下铰接孔的中心距为60，安装时可根据这些尺寸预留足够的装配空间，避免与周边部件产生运动干涉。零件所有锐边均做了R1.5的倒圆角处理，既消除加工毛刺带来的安全隐患，也进一步降低边角处的应力集中系数，提升零件的疲劳使用寿命，可适配中等载荷下的长期往复运动工况。
