AMP Superseal 1.5系列防水连接器结构

这款AMP Superseal 1.5系列连接器主要面向车载电气连接、户外工业设备布线、工程机械电控系统等对连接可靠性、防护性能有高要求的场景，在车辆发动机舱线束对接、农用机械电控单元接线、户外照明设备线路接驳等工况中，能够稳定实现多线路的信号与小功率电力传输，避免水汽、粉尘、振动带来的接触不良问题。

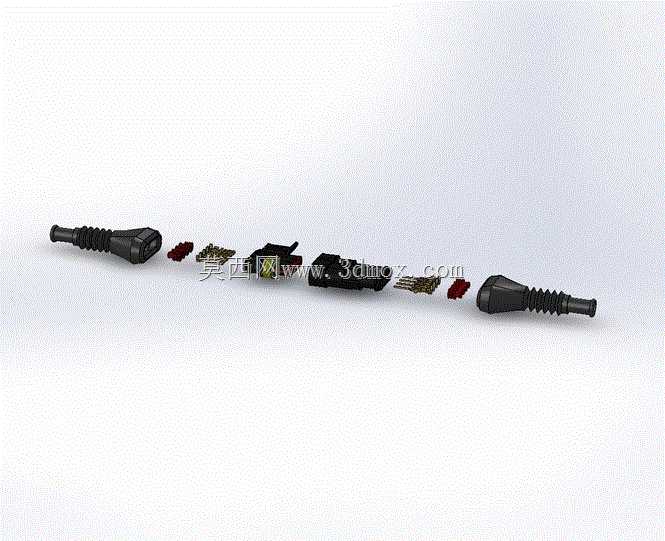

产品核心功能是实现3位、4位线路的快速对接与可靠锁止，整套结构包含公端插接主体、母端插接主体、尾部橡胶防水护套、端子插针、密封胶圈、锁止卡扣等部件，公母端对插后通过内置的卡扣结构实现轴向锁止，防止设备运行过程中受振动拉扯出现松脱；尾部的波纹状橡胶护套能够适配不同线径的线束，穿线后通过护套的抱紧力实现尾部密封，配合插接面的环形密封胶圈，整体可达到IP67级别的防护能力，可在淋水、扬尘的恶劣工况下稳定工作。

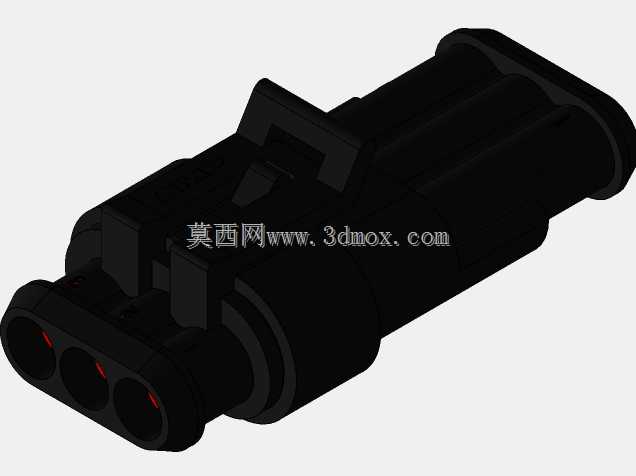

设计过程中优先考虑了现场装配的便捷性与长期使用的可靠性，端子采用冠簧式接触结构，插针插入后可实现多面接触，降低接触电阻，减少大电流通过时的发热问题；插接壳体采用耐高低温、耐油腐蚀的工程塑料材质，可在-40℃到125℃的环境温度下保持结构强度，不会因长期接触机油、燃油出现材质脆化开裂。外形设计上，公母端主体采用梯形防呆结构，装配时无需刻意对准方向，错角度无法插入，可避免现场施工时出现插反导致的线路接错问题；整体插接完成后最大外径不超过18mm，尾部护套可弯曲角度超过60度，在线束弯折布线的场景下不会出现护套折死、密封失效的问题。

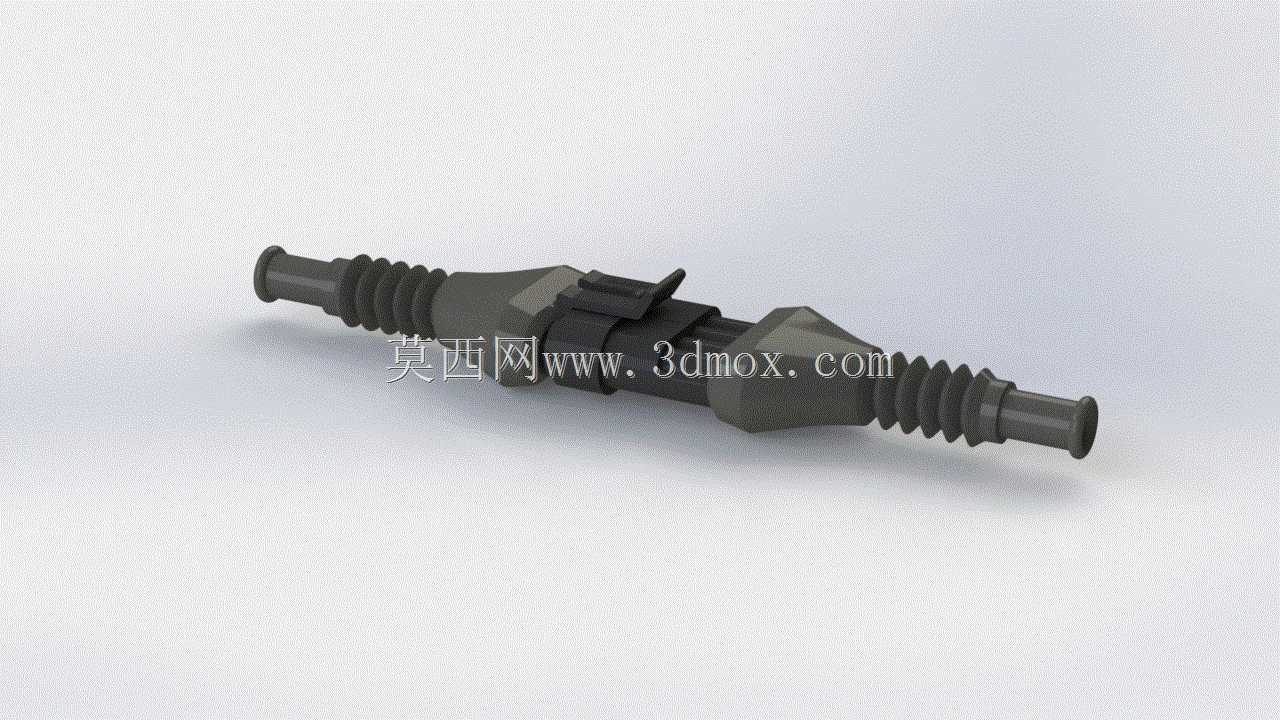

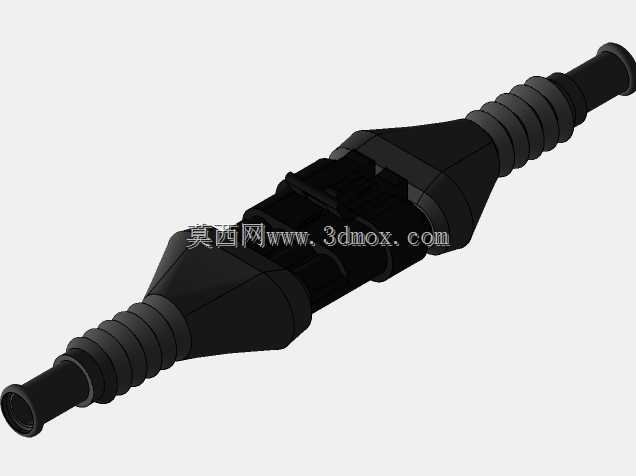

安装边界方面，该款连接器采用面板式安装时可通过端部的法兰结构固定在设备壳体上，法兰安装孔距为22mm，适配M3规格的固定螺丝；线束端自由对插时，公母端对插到位的行程为12mm，插合后整体长度为58mm，在线束排布时需要预留至少65mm的轴向操作空间，方便施工人员按压锁止卡扣完成插拔操作。端子适配1.5平方毫米的多股铜芯线，压接端子后插入胶壳即可完成单端装配，无需额外焊接工序，适合批量线束加工场景使用，能够大幅提升现场布线的施工效率，降低后期线路维护的更换成本。
