双圆弧端带斜孔机加工基座结构设计

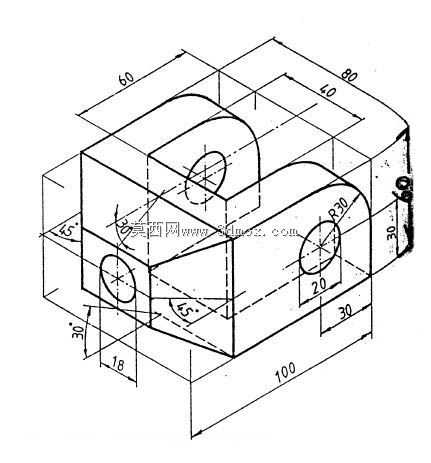

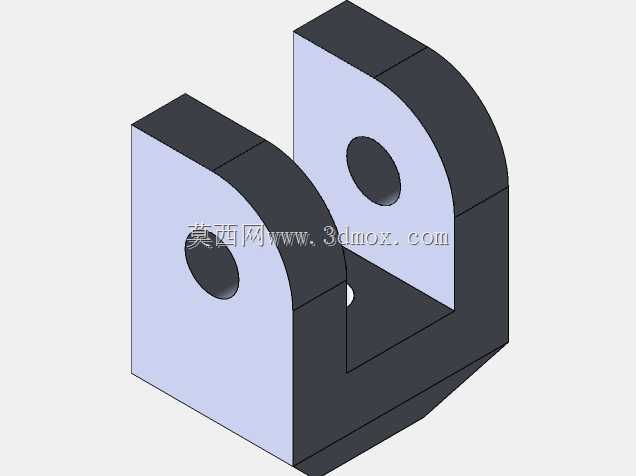

该款机加工基座属于工业设备配套的基础承载构件，主要应用于中小型自动化生产线的工位定位、小型工装夹具的承载安装、检测设备的支撑固定场景，在轻工装配、电子元器件加工、小型五金件冲压工位中都能见到这类基座的应用，它的核心作用是为上方搭载的功能组件提供稳定的安装基准，抵消设备运行过程中产生的小幅振动，保证搭载部件的位置精度不会在长期运行中出现偏移。从功能特性来看，这款基座采用一体化块式结构设计，主体为实心矩形承载基体，两端设计有R30的圆弧过渡结构，既能够去除尖锐棱角避免安装调试过程中出现磕碰划伤，也能优化基座整体的应力分布，在承受上方压载时不会在边角位置出现应力集中导致的构件变形。基座上设计有两处带角度的斜向安装孔，孔位周边做了平面沉台处理，能够保证紧固件安装后端面完全贴合，不会出现安装间隙，斜孔的角度经过精准测算，能够适配特定角度的组件安装需求，不需要额外加装角度调整垫块，大幅缩减工位的装配调试周期。在设计思路上，这款基座优先考虑了安装适配性与结构刚性的平衡，整体长度控制为100mm，宽度方向总尺寸为80mm，主体承载部分的高度为30mm，两端圆弧结构的延伸长度各为40mm，能够适配多数小型工业设备的安装空间要求。基座底部设计为全平面结构，安装时可以直接贴合在设备工作台面或者型材架的安装面上，不需要额外做找平处理，侧面预留的18mm宽度的定位边，可以配合定位销实现快速对位，安装时不需要反复调整位置就能保证装配精度。基座上的两处斜孔中心距基准面的高度经过精准设定，孔端20mm的定位尺寸能够保证配套的销轴或者紧固件安装后，上方搭载的组件位置偏差控制在机械装配要求的公差范围内，侧面的45度导向斜面既能够在装配时起到引导作用，也能减少基座整体的自重，不会给下方的支撑结构带来额外的负载。这类基座在实际使用中，通常会配合紧固件直接固定在设备的安装平台上，上方可以搭载小型导向组件、检测传感器支架、或者小型气动执行元件，因为整体结构刚性充足，即使在设备长期连续运行的工况下，也不会出现基座变形导致的搭载部件位置偏移，能够有效降低设备的日常维护校准频率，提升生产线的连续运行效率。
