金属波纹管式挠性传动联轴器结构设计

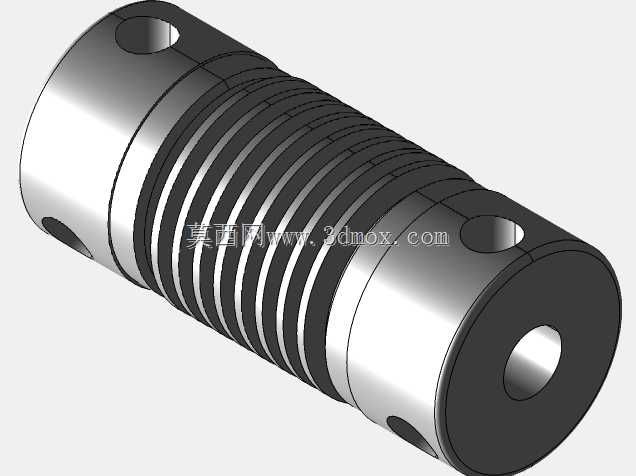

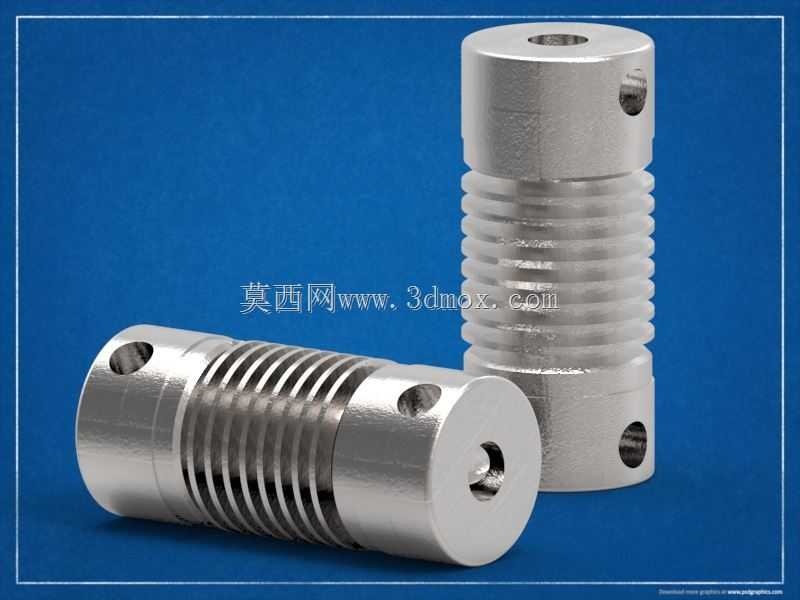

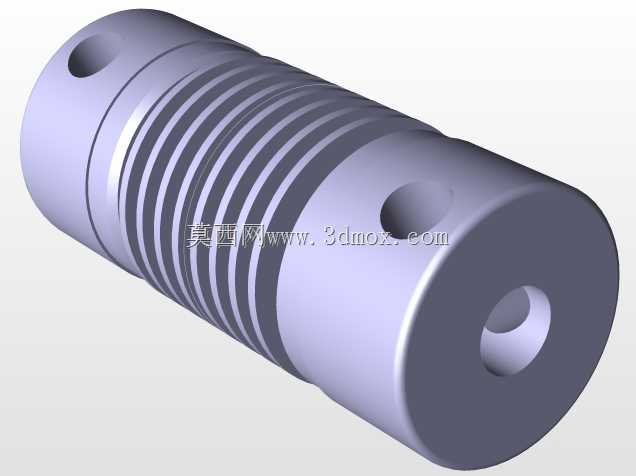

这款挠性联轴器主要应用于精密传动场景中，常见于小型伺服传动系统、编码器连接结构、微型泵组动力传输、3D打印设备运动轴、小型自动化检测设备的动力衔接环节，用来解决两根对接轴之间存在的微小径向偏移、角度偏斜以及轴向窜动问题，避免硬连接状态下不同心带来的额外负载损耗、轴承磨损、传动卡顿甚至轴件断裂的故障。在实际设备运行过程中，动力输入端的轴与输出端的轴很难做到绝对的同轴度，加工误差、装配公差、设备运行时的振动形变、温度变化带来的结构热胀冷缩，都会让两轴的相对位置出现细微偏差，这类挠性联轴器就是通过自身中部的波纹管弹性结构，在可靠传递旋转扭矩的同时，吸收补偿这些多维度的位置偏差，保障传动过程的平稳性，降低传动过程中的噪音与振动冲击，尤其适合对传动精度要求较高、转速偏高的小型动力传输场景。从产品设计思路来看，整体采用对称式圆柱结构，两端为实心夹持端，分别开设与对接轴匹配的安装孔，侧面设置紧定螺钉孔，安装时通过拧紧紧定螺钉即可将联轴器两端分别固定在主动轴和从动轴上，装拆操作简单便捷，不需要额外的复杂工装。中部的波纹管段采用等距螺旋薄壁槽结构，这种结构既保留了金属材质的整体刚性，保障扭矩传递过程中无回转间隙，传动精度不会因为结构形变出现丢转问题，同时薄壁波纹结构又具备合适的弹性形变空间，可以在径向、角向、轴向三个维度提供偏差补偿能力，不会因为两轴的微小错位产生过大的内应力。在外形尺寸与安装边界上，整体为等外径圆柱结构，两端夹持段长度一致，中部波纹管段的长度根据补偿量需求设计，安装时只需要预留出对应总长度的轴间间隙，径向尺寸不超过两端圆柱的外径，不会占用过多的设备内部安装空间，适配小空间内的紧凑传动布局。两端的安装孔可以根据对接轴的直径做适配加工，紧定螺钉的位置对称分布，固定后受力均匀，高速旋转时不会出现偏重带来的动平衡问题，金属材质的本体也具备不错的耐磨性和抗疲劳性能，长期运行下结构形变小，使用寿命长，能够稳定维持传动精度，不需要频繁更换维护。
