外啮合带轮支架式齿轮泵结构设计

这款齿轮泵属于容积式液压动力元件，主要应用在中小型液压系统的压力供油回路、低压润滑系统以及小型流体输送场景中，常见于农用机械辅助液压回路、小型机床润滑系统、工程车辆的附属液压单元，也可用于低粘度工业流体的定量输送作业，依靠啮合齿轮的容积变化完成流体的吸入与加压输出，能够为系统提供稳定的压力油源，保障液压执行元件的动作动力供给，或是为摩擦副提供持续的润滑介质，避免运动部件出现干磨损伤。

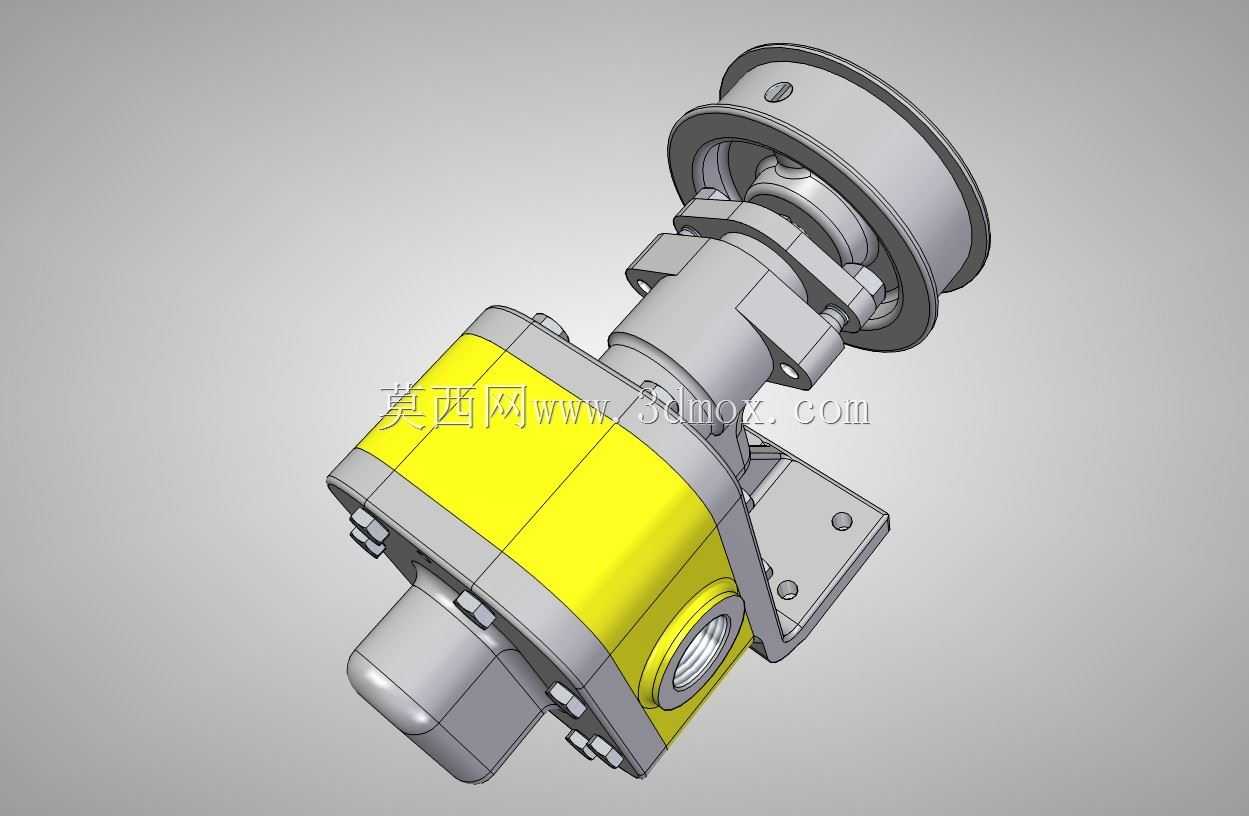

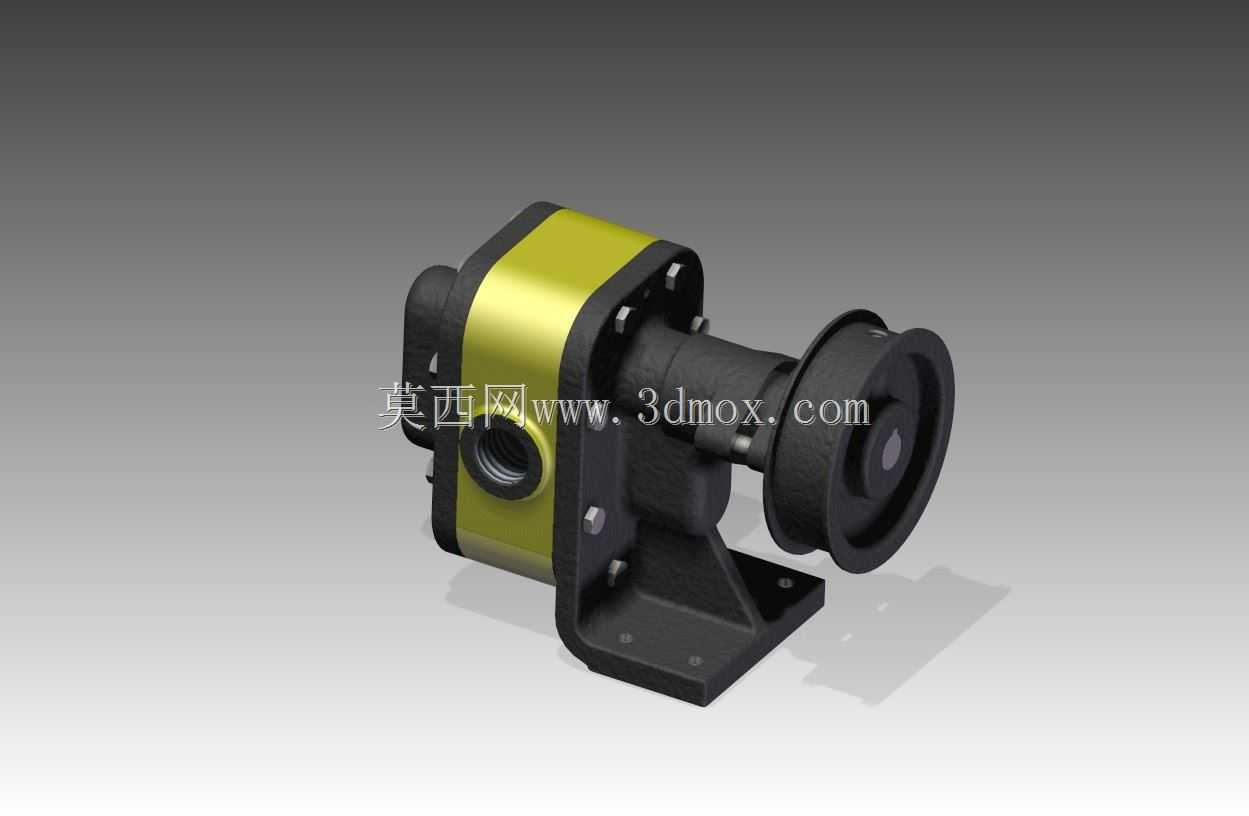

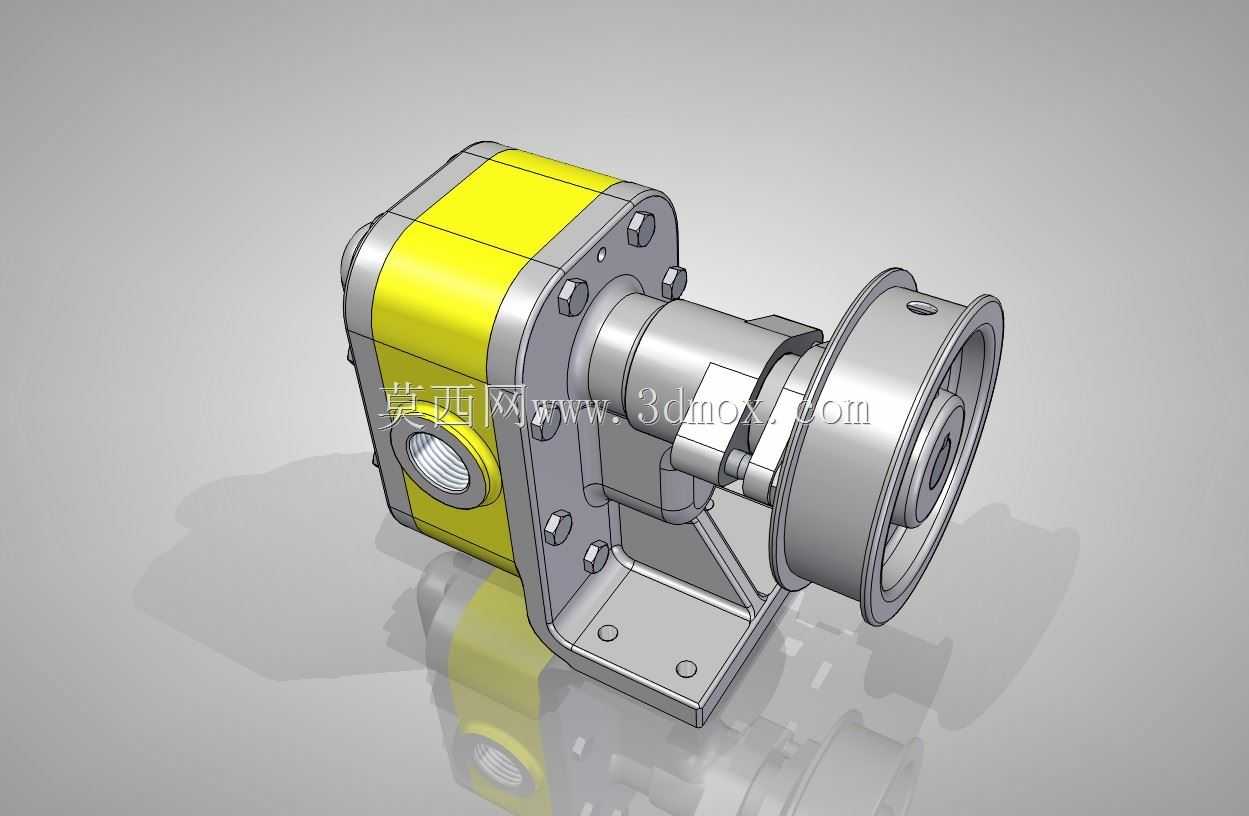

从功能特性来看，该泵采用外啮合齿轮结构，进出油口采用G1英寸管螺纹接口，能够匹配标准液压管路的连接需求，进油口口径与出油口口径一致，兼顾吸油效率与压油阻力控制，泵体侧置的油口布局能够适配紧凑安装空间的管路走向，减少管路弯折带来的流阻损失。泵体自带一体式铸造安装支架，支架上预留两个固定安装孔，能够直接通过螺栓固定在设备安装基面，不需要额外设计安装转接座，大幅降低现场安装的适配难度。输入端采用带轮传动结构，能够通过三角带与动力源连接，实现动力的柔性传递，缓冲动力源的振动冲击，同时可以通过带轮直径配比调整泵的工作转速，适配不同动力源的转速输出范围，避免泵体转速过高引发的气蚀、噪声过大问题。

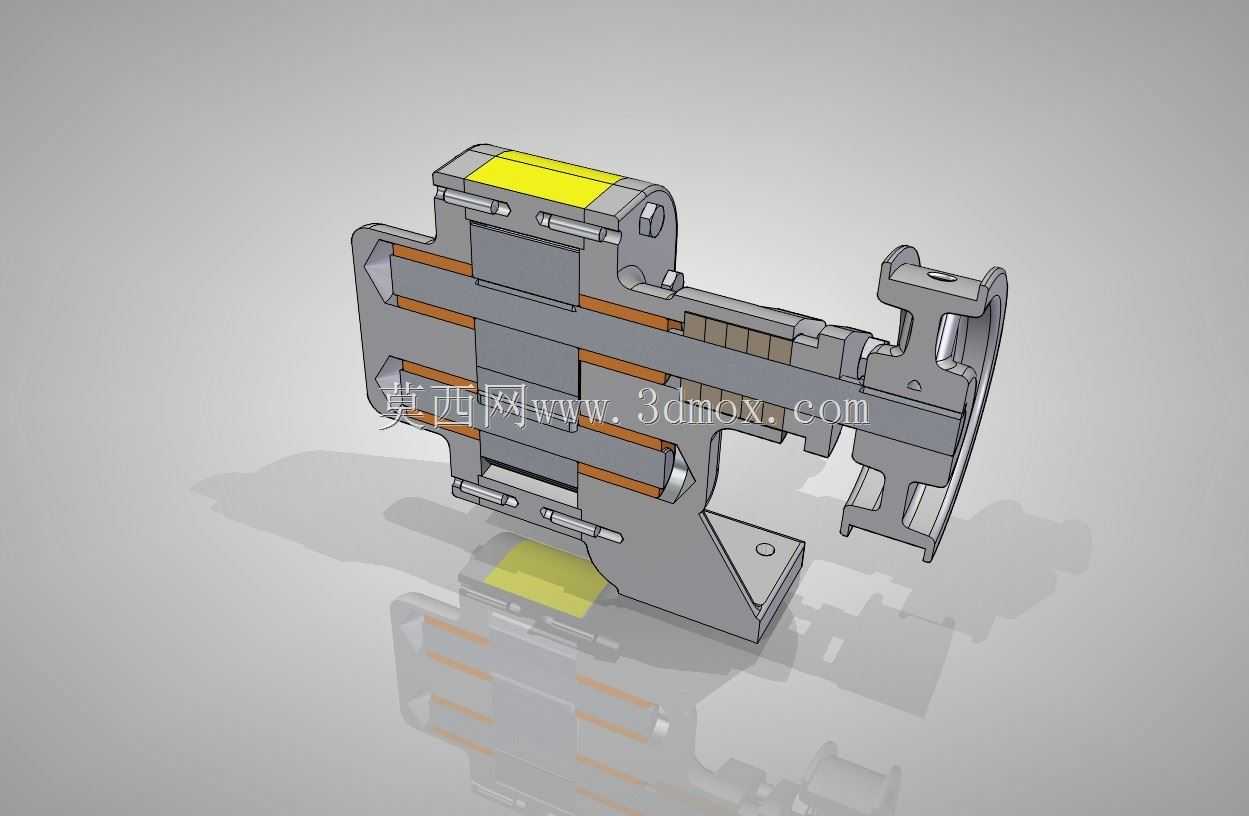

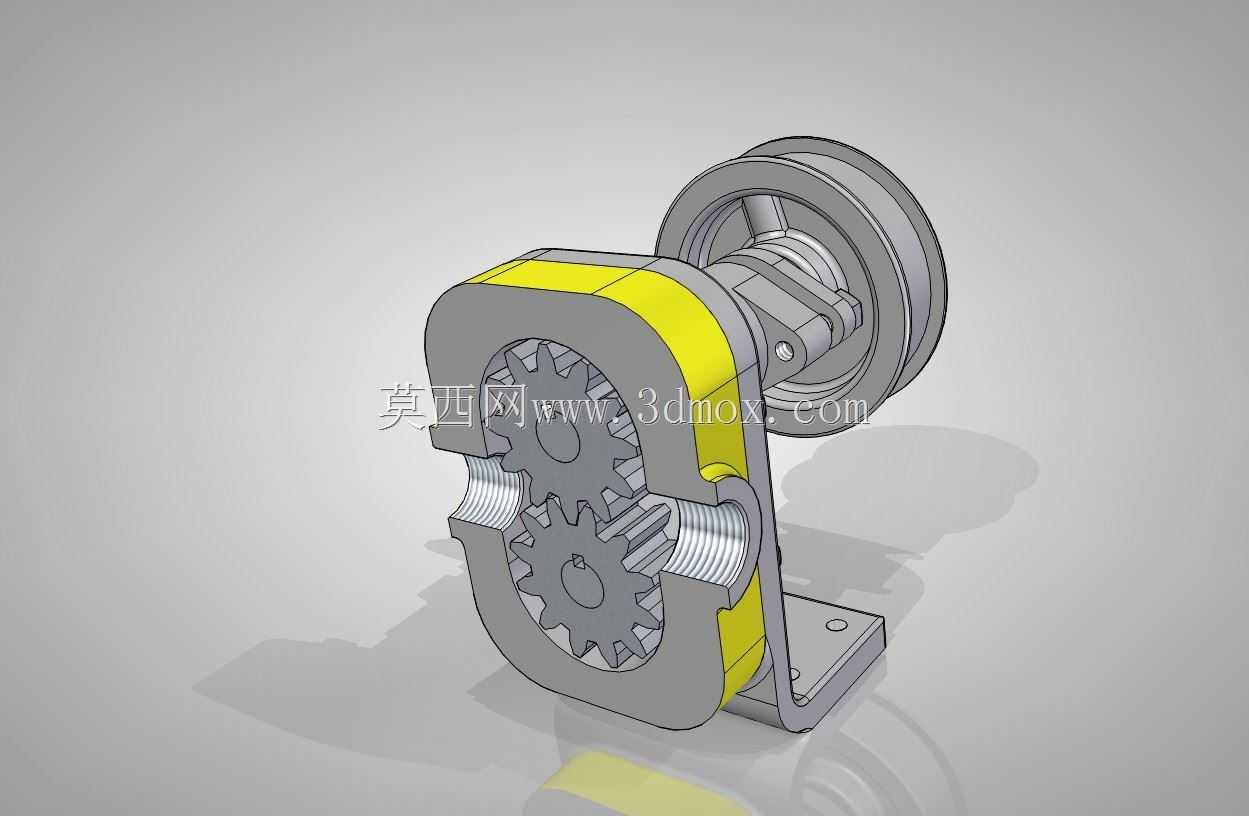

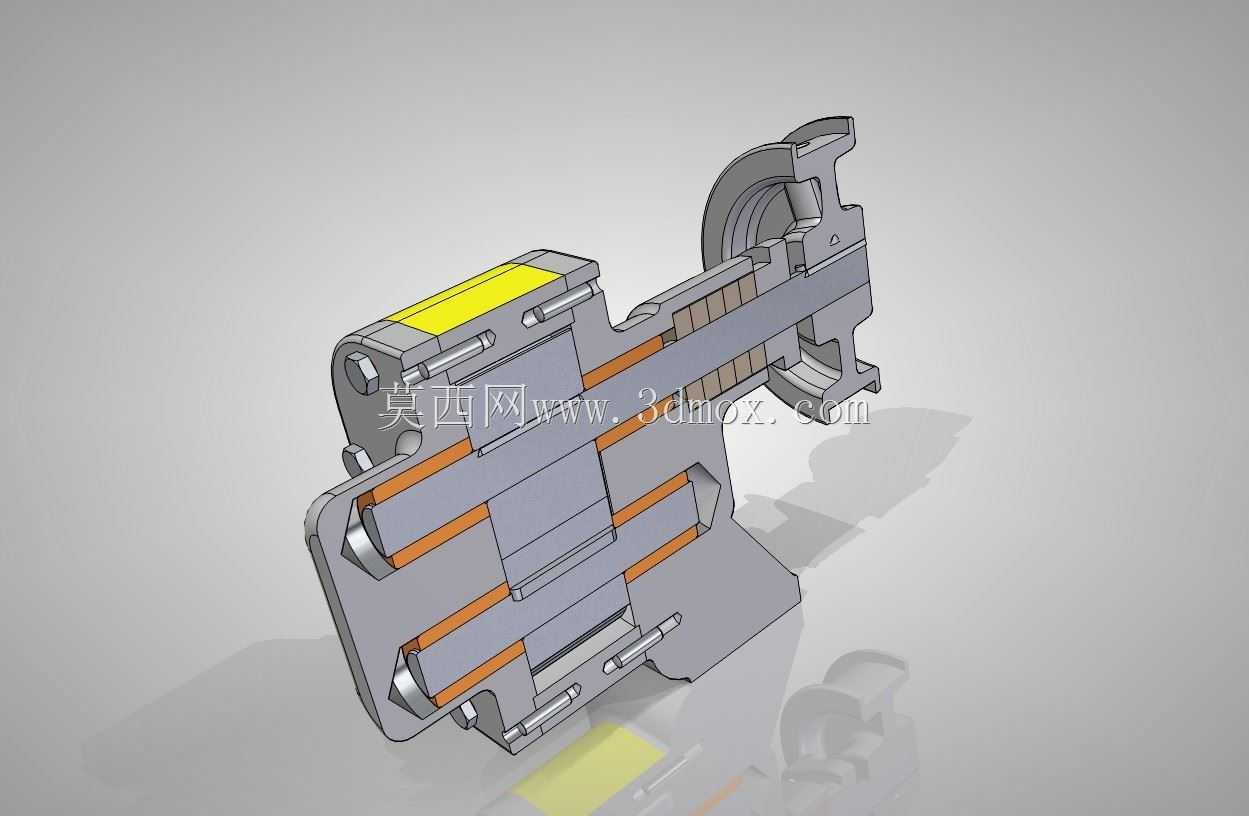

在设计思路上，这款齿轮泵采用分体式泵壳结构，泵体主体与端盖通过内六角螺栓紧固连接，壳体结合面做精密平面加工保障密封性能，防止加压作业时出现流体泄漏；齿轮组件与传动轴集成设计，传动轴通过轴承支撑在泵壳与端盖的安装位，保障齿轮啮合间隙的均匀性，减少运转过程中的内泄漏与磨损；泵壳外侧设计加强筋结构，在不额外增加壳体壁厚的前提下提升泵体的结构强度，能够承受额定工作压力下的壳体形变，延长泵的使用寿命；带轮与传动轴之间采用键连接传递扭矩，同时设计轴向定位结构防止带轮运转过程中出现轴向窜动，保障传动稳定性。

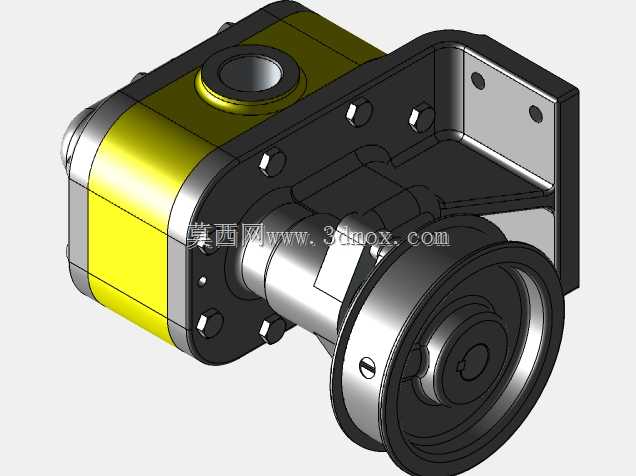

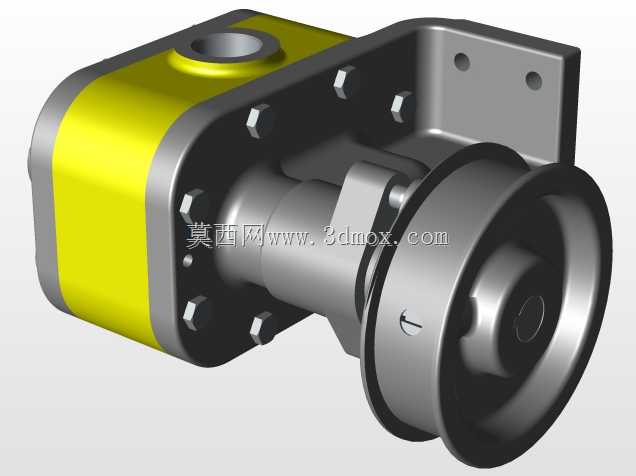

从安装边界来看，该泵整体结构紧凑，安装支架的固定孔间距适配常规小型液压站的安装基面尺寸，输入端带轮的外伸长度预留了皮带安装与张紧的操作空间，油口的伸出高度能够避免管路安装时与安装基面产生干涉，整体外形尺寸适配小型设备的安装空间限制，不需要对设备原有结构做大幅改动即可完成安装替换，日常维护时仅需拆解端盖即可检查齿轮磨损情况，维护操作门槛较低。
