立式水冷往复式空气压缩机结构设计

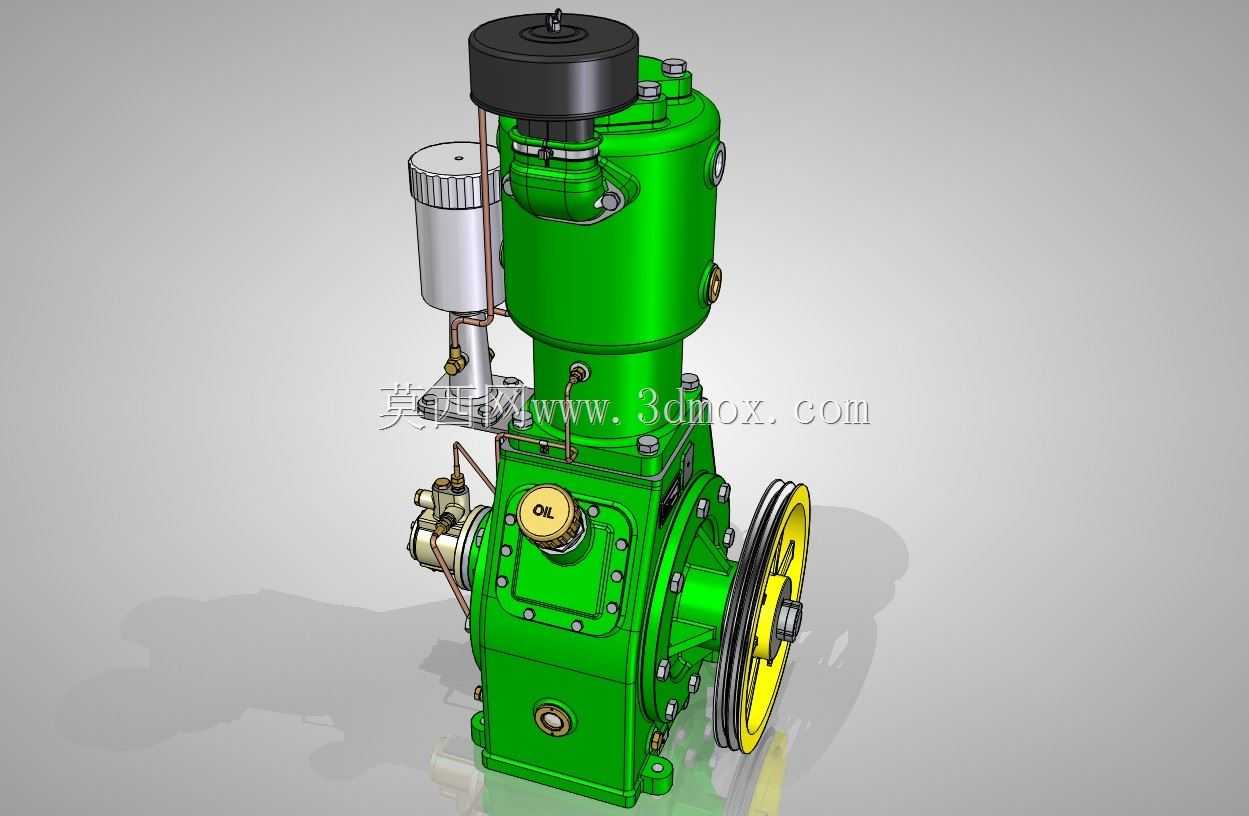

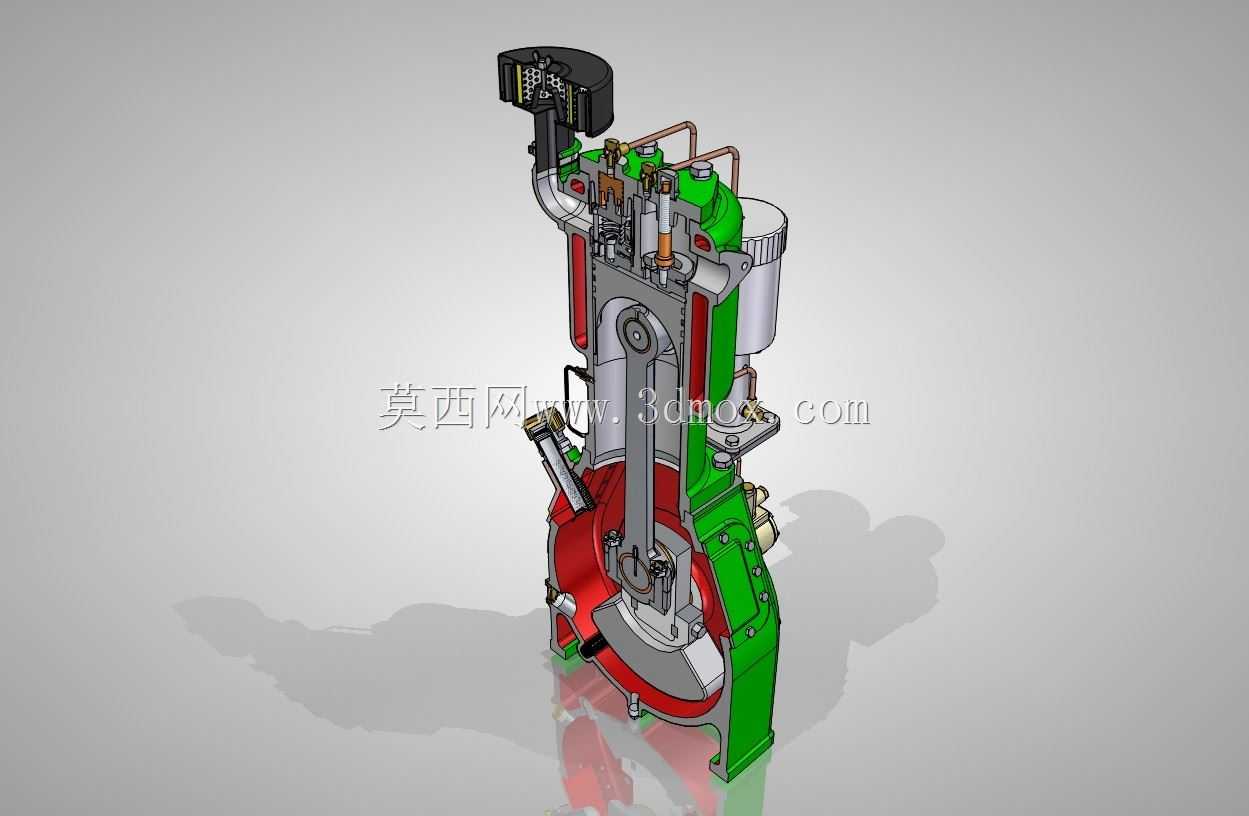

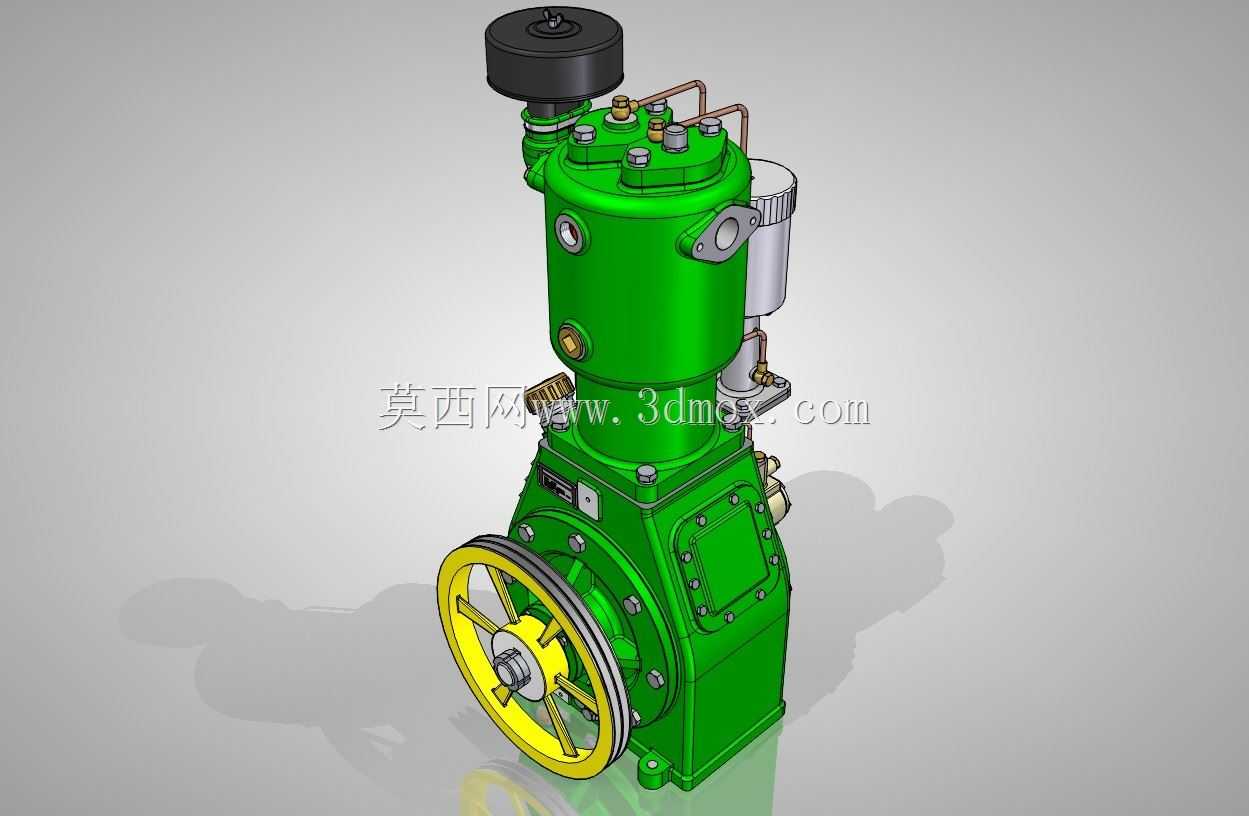

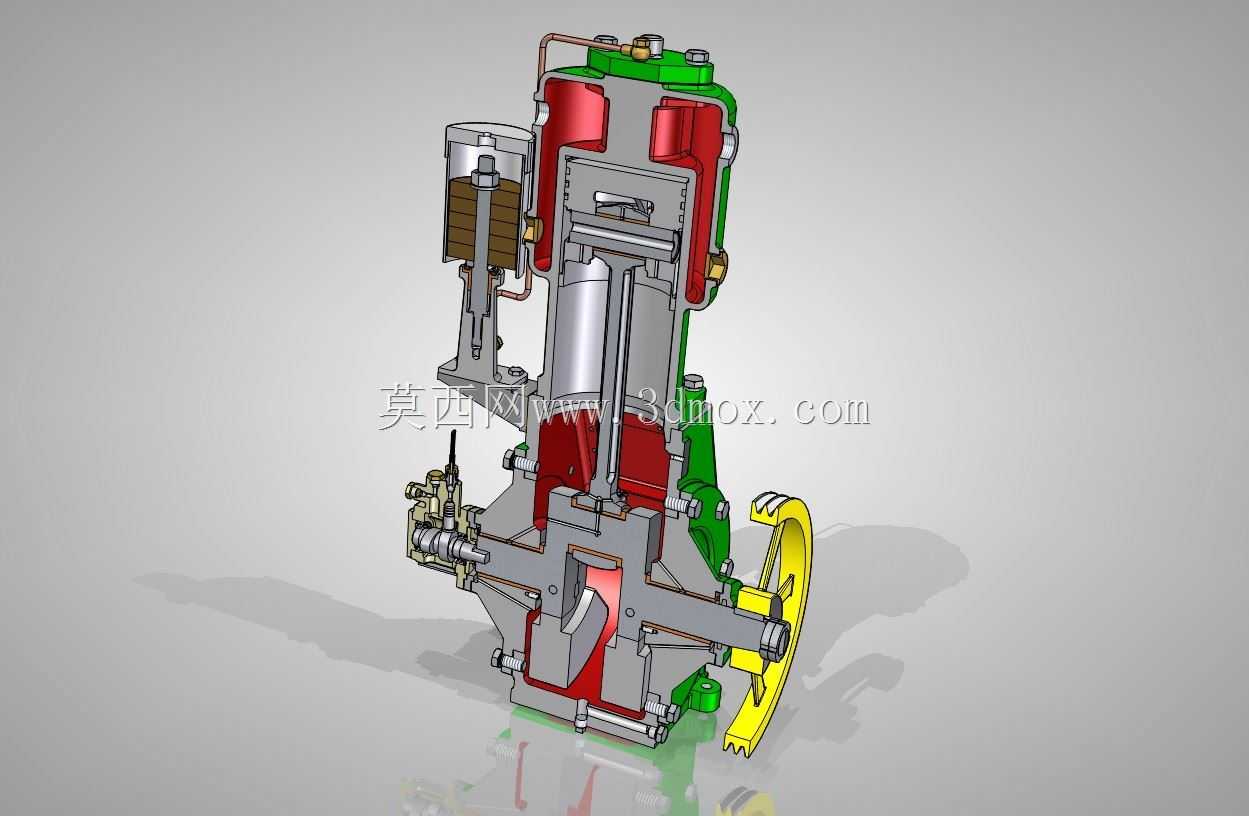

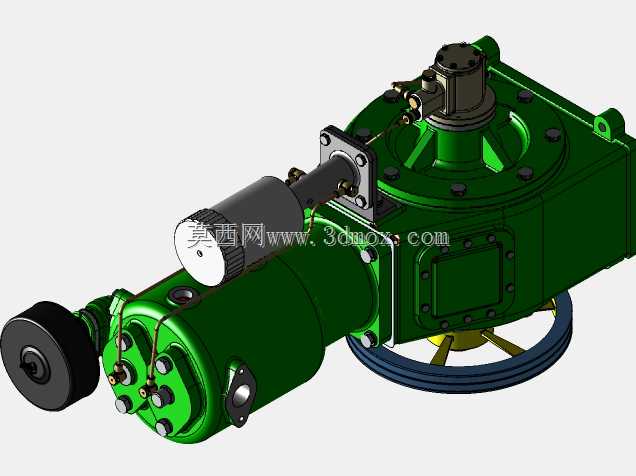

这款立式往复式空气压缩机，是面向工业气动系统气源供给场景开发的核心动力设备，主要应用于机械制造车间气动工装供能、化工流程工艺气源输送、矿山采掘气动工具动力供给、车辆制动系统气源保障等场景，能够持续输出稳定压力的压缩空气，为各类依赖气压驱动的设备、工具、工艺环节提供可靠的动力源。设备采用立式单缸布局，缸体孔径为160mm，活塞行程为160mm，整体结构紧凑，立式排布能够有效减少设备的水平安装占地，适配车间内狭小的设备安装空间，安装时仅需预留缸体顶部检修空间、侧部调节机构操作空间即可完成部署，无需额外搭建大面积设备基座。设备集成了水冷散热结构，相比传统风冷式压缩机，能够在长时间连续高负荷运行工况下，将缸体工作温度控制在合理区间，避免因过热导致的活塞环磨损加快、输出气压不稳定、密封件老化失效等问题，大幅提升设备连续运行时长，降低日常运维的频次。同时设备配套集成了空气滤清机构，能够在进气环节过滤空气中的粉尘、杂质颗粒，避免硬质颗粒进入缸体划伤缸壁与活塞配合面，延长缸体与活塞组件的使用寿命；自带的机械工作负荷调节器，可根据后端用气端的气压需求动态调整设备的做功负荷，在低用气需求时自动降低做功功率，减少不必要的能源损耗，实现运行能耗的动态匹配。设备还集成了带真空功能的油泵机构，能够为曲轴、连杆、活塞销等高速运动摩擦副提供持续的压力润滑，在设备启动瞬间即可快速建立润滑油压，避免干摩擦导致的部件损耗，同时油位检测、加油口盖等附属结构的集成设计，也方便日常运维时快速检查油位、补充润滑油，无需拆解设备主体结构即可完成常规保养操作。侧部设置的手动调节轮结构，可在设备调试、检修阶段手动盘车调整活塞位置，方便操作人员检查气门开合状态、活塞运行间隙，降低检修操作的难度。整体结构采用剖分式展示设计，清晰呈现了从进气过滤、压缩做功、冷却散热、润滑保障到负荷调节的全流程结构逻辑，各部件的装配关系、配合边界都经过严谨的设计校核，运动部件之间预留了合理的运行间隙，密封结构的排布能够有效避免压缩气体泄漏、润滑油窜入缸体等问题，保障设备运行的稳定性与输出气压的纯净度。
