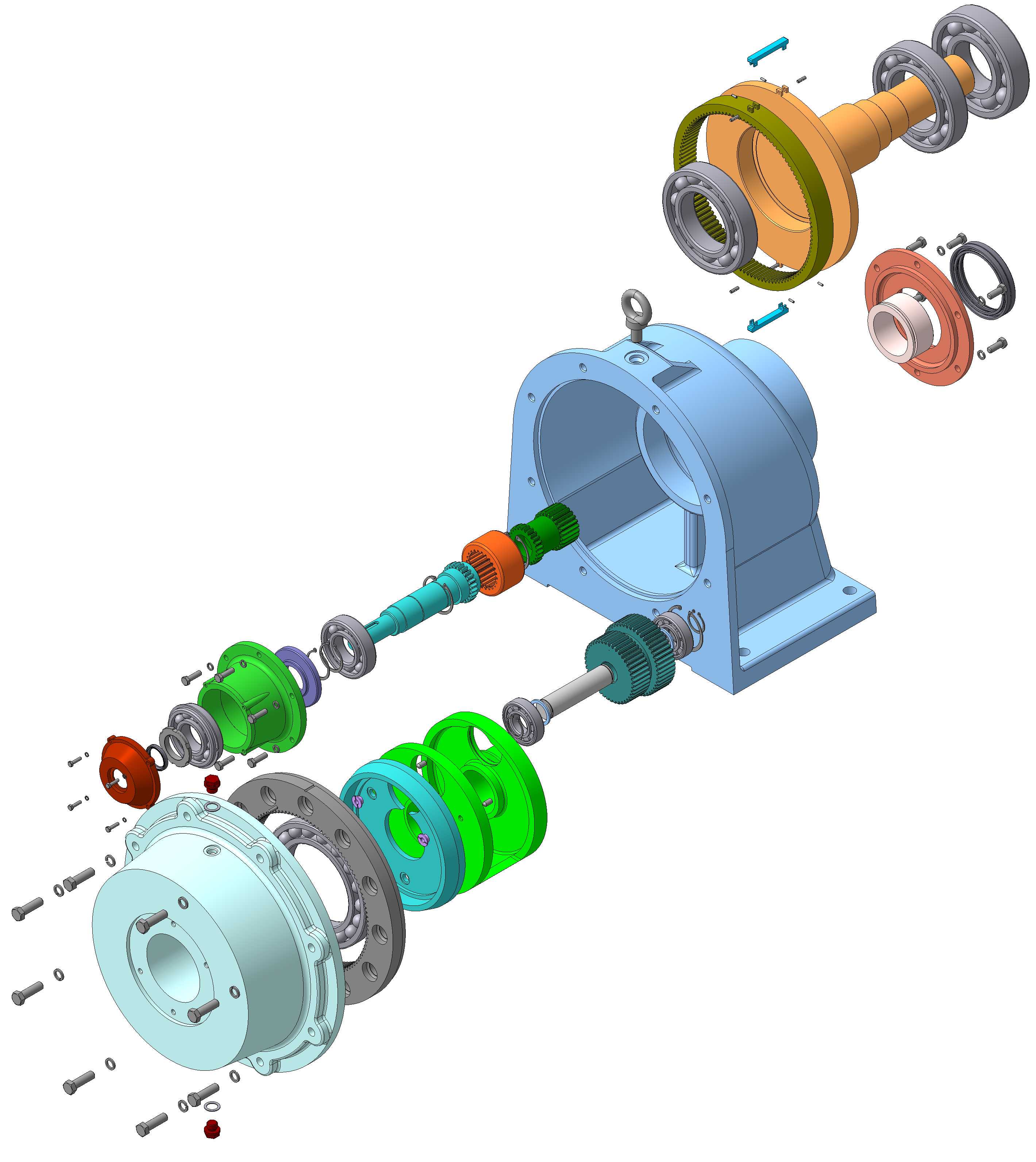

多级传动减速机全零件拆解结构

这款多级传动减速机作为工业传动系统的核心扭矩调节部件，广泛应用于输送生产线、起重提升设备、冶金轧制机组、轻工包装机械、化工搅拌装置等需要匹配低转速大扭矩动力输出的工业场景，能够在原动机与工作执行机构之间实现转速匹配、扭矩放大的核心作用，有效降低原动机的输出负载波动，延长整套动力系统的使用寿命。

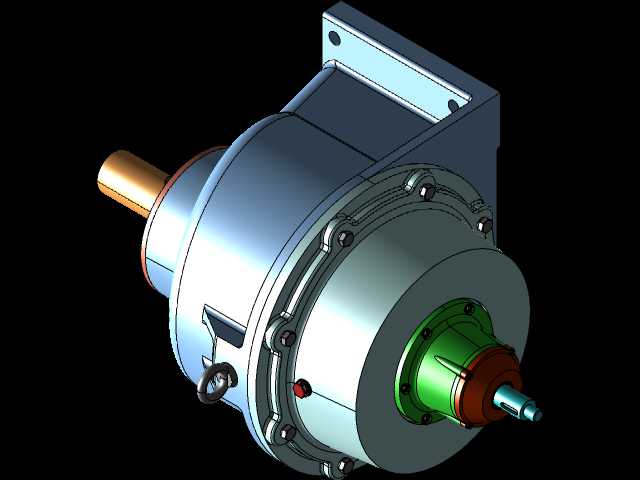

从结构设计来看，该减速机采用同轴式多级齿轮传动布局，整体为剖分式铸造箱体结构，箱体预留了标准化的地脚安装孔位与输入输出轴伸端，安装边界适配常规工业安装基座的尺寸规范，输入轴端可直接匹配标准规格的伺服电机、异步电机等原动机输出轴，输出轴端可通过联轴器、链轮、带轮等连接件对接工作机构，无需额外定制转接结构即可完成现场装配。整套结构包含输入轴组件、中间传动轴组、输出轴组件、支撑轴承组、密封端盖、箱体连接紧固件、吊环安装件、油位观察与油封结构等全部分装零件，每一级传动的齿轮模数、齿宽参数都经过传动比匹配计算，能够在紧凑的箱体空间内实现大传动比的动力传递，同时保证各级齿轮的啮合接触强度满足额定负载下的运行要求。

设计过程中充分考虑了设备的日常维护需求，剖分式箱体的上下壳体通过定位销与紧固螺栓实现精准定位连接，拆卸上盖即可直接接触内部所有传动零件，便于定期检查齿轮磨损情况、更换润滑油脂与老化密封件；各轴端的密封结构采用接触式油封设计，能够有效避免箱体内润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部污染润滑介质，保障齿轮与轴承的运行环境稳定。箱体顶部设置的吊环结构，能够满足整机吊装转运的承重需求，适配车间内常规起重设备的吊装作业要求，降低现场安装的操作难度。各传动轴的支撑位置都配置了对应载荷等级的滚动轴承，能够同时承受传动过程中的径向载荷与轴向载荷，减少轴系运转过程中的窜动与振动，保证齿轮啮合的平稳性，降低设备运行过程中的噪音水平。
