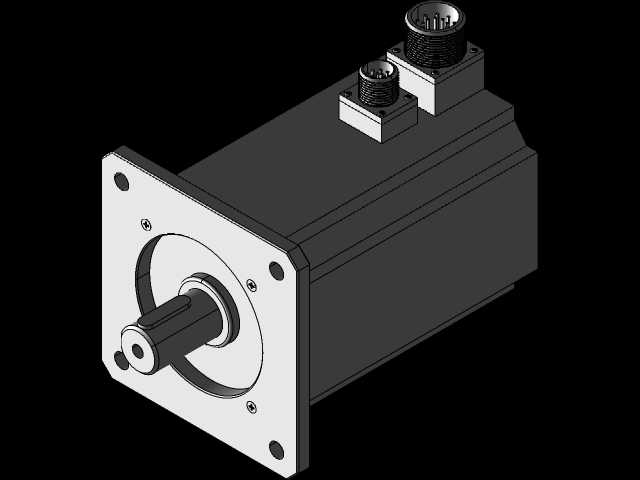

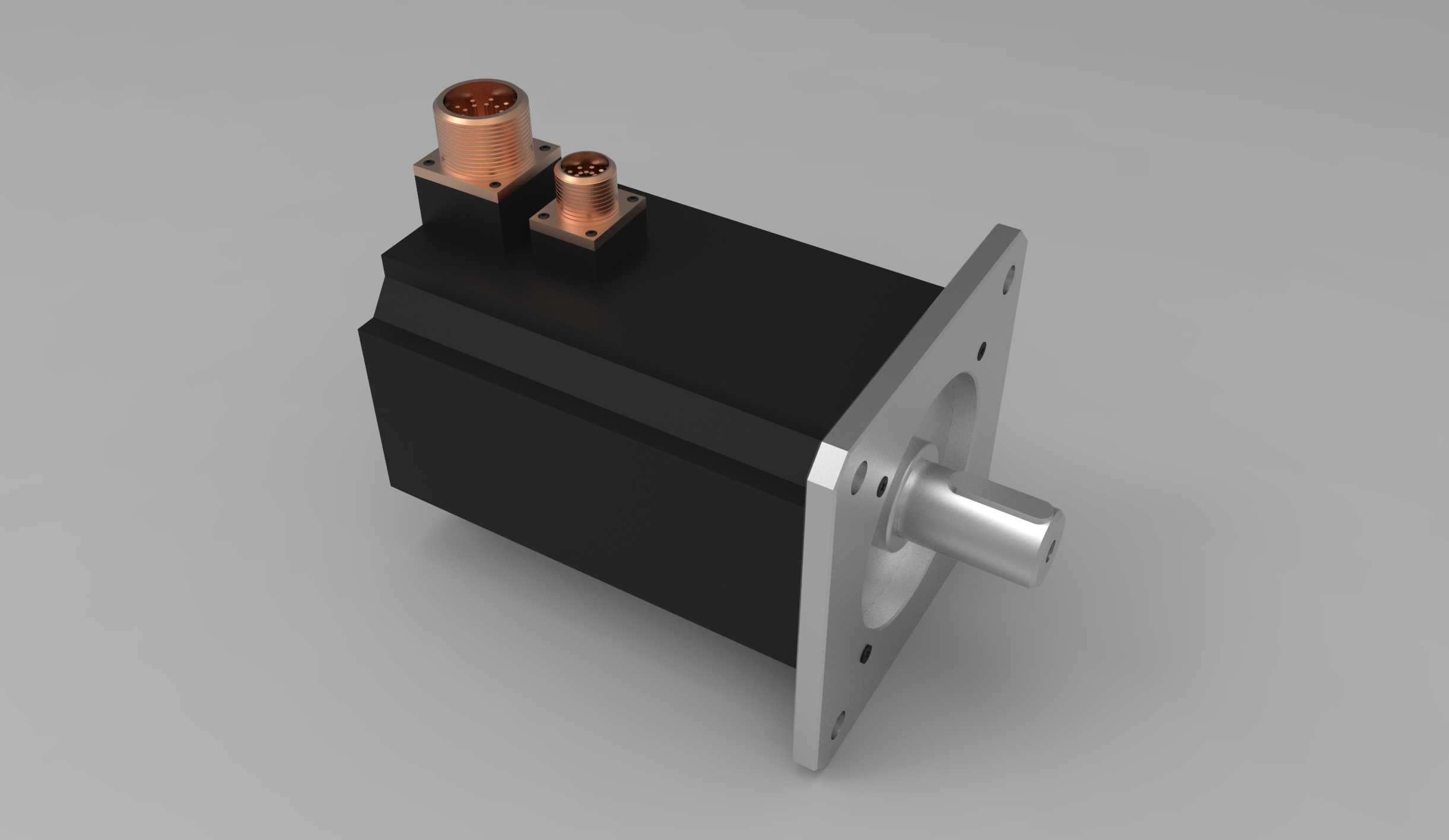

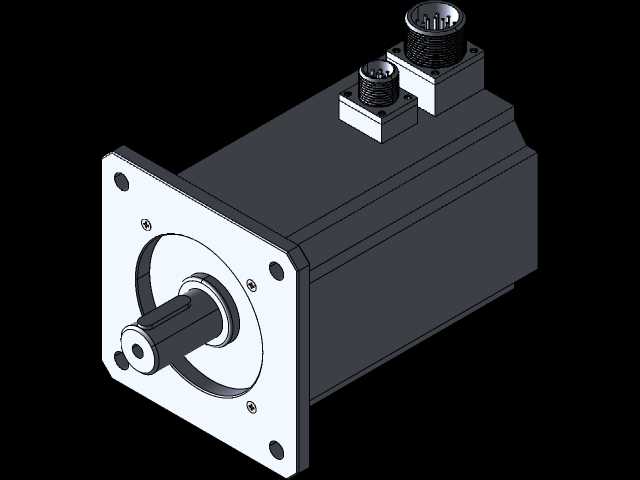

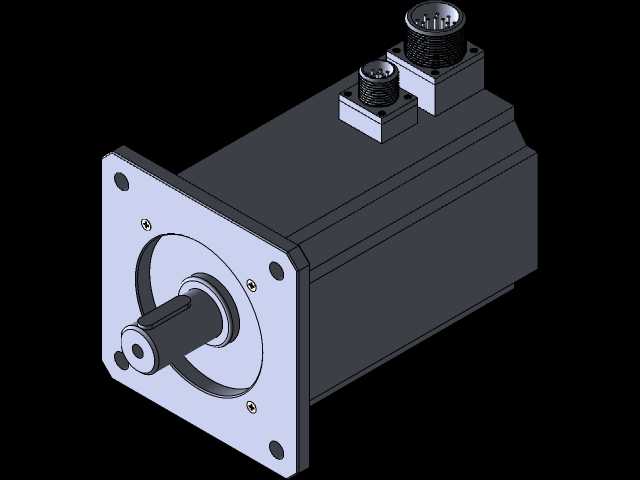

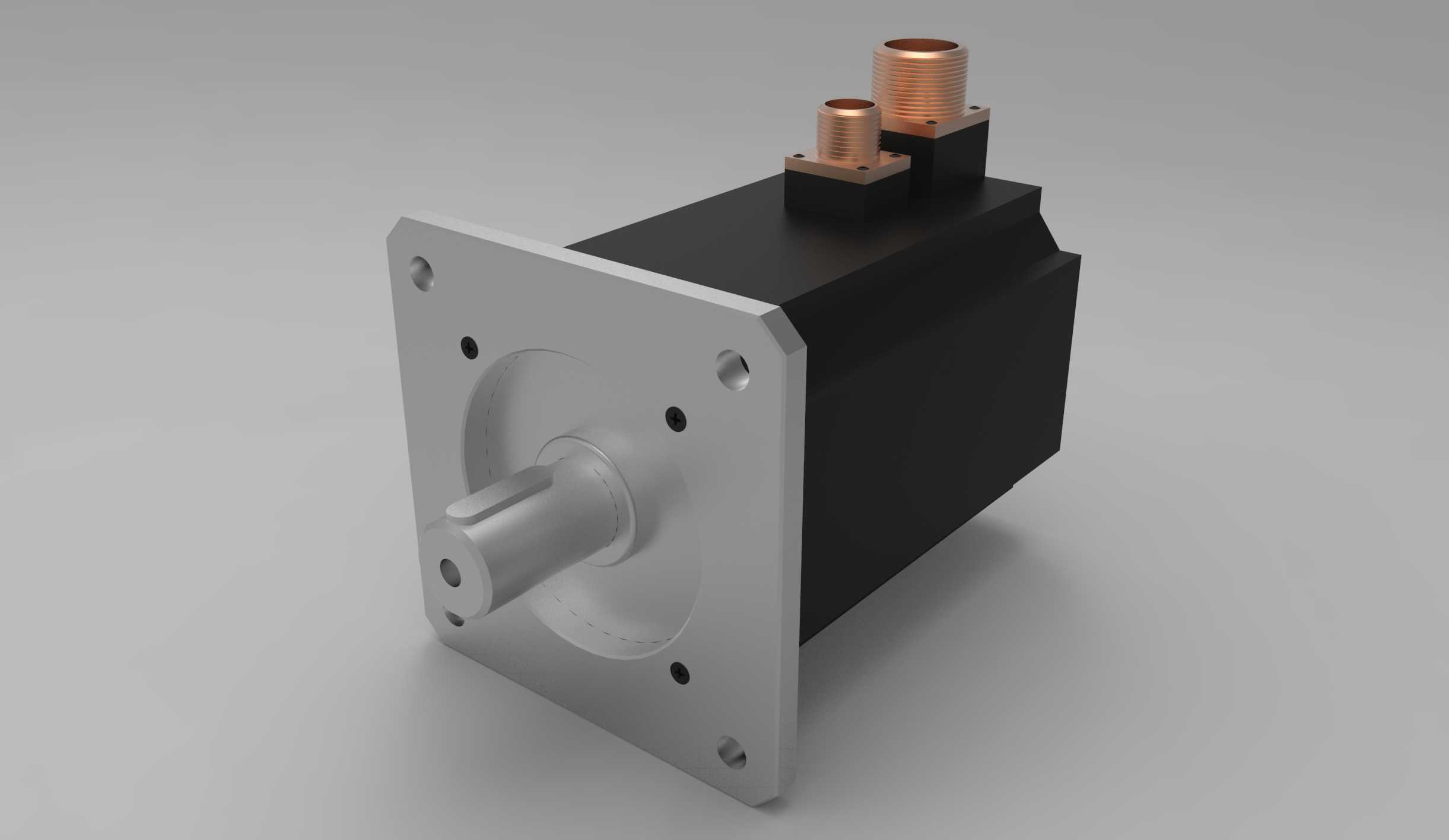

高精度法兰安装式伺服电机三维结构

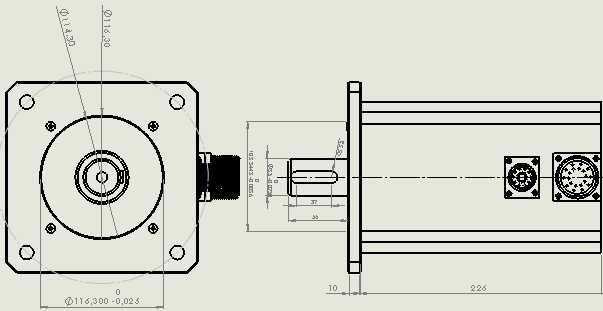

这款伺服电机的三维结构设计，完全围绕工业自动化场景的实际使用需求展开，可广泛适配数控机床进给轴、工业机器人关节驱动、自动化包装设备牵引机构、电子制造贴装设备动力单元等对位置控制精度、转速稳定性有严苛要求的应用场景，作为整套自动化系统的核心动力执行部件，它能够精准接收上位控制系统发出的脉冲指令，将电信号转化为恒定扭矩与精准转角输出，实现负载端的高精度位置、速度以及力矩闭环控制，有效保障整套设备的运行精度与动态响应能力。从产品功能特性来看，该结构采用高功率密度的集成化设计思路，在有限的机身空间内整合了定子、转子、高精度编码器以及动力接线端子等核心组件，方形法兰安装面的设计能够让电机与设备安装基座实现更大面积的贴合，配合法兰面上均匀分布的安装孔位，可大幅提升电机运行时的结构稳定性，降低高速运转过程中的振动偏移，保障输出轴的同轴度精度。机身顶部的两个铜制接线端子采用凸起式布局，既能够方便现场施工时的动力线缆与编码器线缆快速接驳，也能通过合理的间距设计避免接线过程中的线路干涉，同时铜材质的端子结构具备更优异的导电性能与结构强度，可适配大电流动力传输需求，减少长期运行过程中的接触损耗。在设计思路上，这款结构充分考虑了工业现场的安装边界与维护需求，输出轴采用标准的圆柱轴伸搭配键槽结构，能够与同步带轮、联轴器、行星减速机等常见传动部件实现快速适配，无需额外定制转接结构；机身外壳采用方正的切面设计，既能够提升壳体的结构强度，也方便在安装空间紧凑的设备内部进行排布，有效减少不必要的空间占用。整体结构的尺寸设计严格遵循通用伺服电机的安装规范，法兰安装孔的孔距、输出轴的轴径与伸出长度、机身的整体长度与宽度都经过精准校核，能够直接替换同规格的常规伺服产品，无需对原有设备的安装结构进行改造，大幅降低设备升级改造成本。同时机身的散热结构也经过优化，平整的外壳表面能够在运行过程中更好地将内部热量传导至外部环境，配合合理的内部绕组排布，可保障电机在额定负载下长期稳定运行，避免过热导致的性能衰减问题。
