多工位环铣加工专用长条式夹具

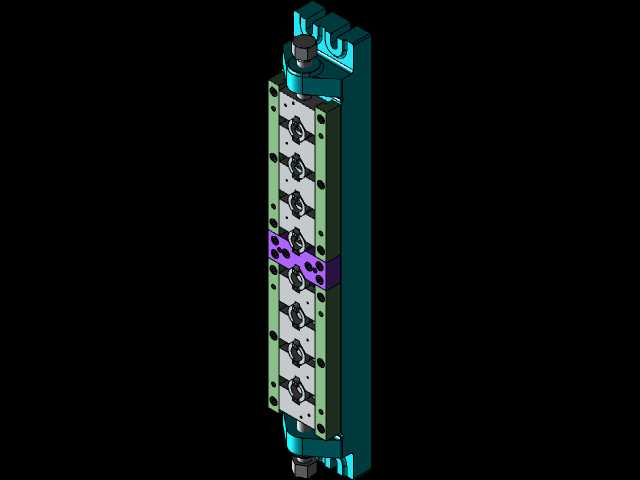

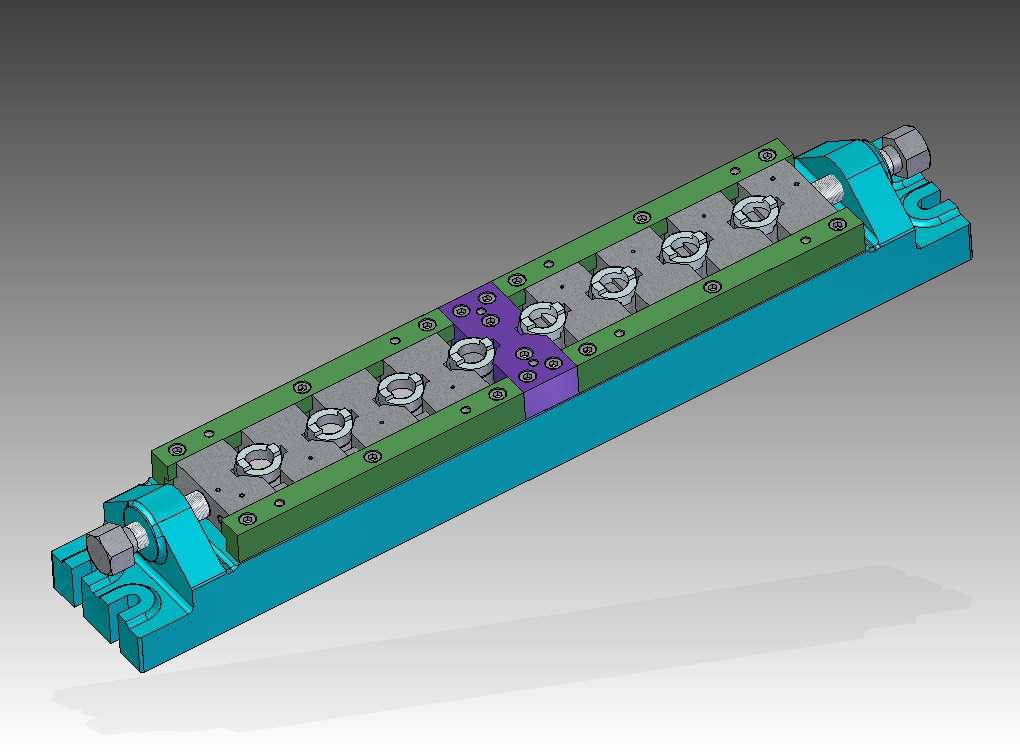

这款长条式多工位环铣夹具，主要应用于批量小型环形零件的铣削加工工序，适配立式铣床、加工中心等常规机加工设备，可在单批次装夹流程中完成多件工件的同步定位与夹紧，大幅减少单件装夹的辅助工时，提升批量零件的加工一致性与生产效率，尤其适合汽配、通用五金领域中小型环形零件的环槽、端面、外轮廓铣削作业场景。夹具整体采用长条形基座布局，底部设置标准机床T型槽安装定位结构，可直接固定在机床工作台面上，安装边界适配常规中小型机床的工作台行程范围，无需额外改造工作台结构即可完成装夹部署。基座主体采用高刚性铸铁材质加工，保证长时间切削受力下的结构稳定性，避免装夹变形影响加工精度。夹具沿长度方向均匀排布多组工件定位工位，每个工位配置独立的定位座与夹紧元件，定位座根据待加工环形零件的内孔或外圆基准做适配设计，保证工件装夹后的同轴度与位置精度，相邻工位之间预留足够的刀具走刀空间，避免多工位加工时出现刀具干涉问题。夹具两端配置同步夹紧驱动结构，采用螺旋夹紧机构实现整排工位的联动锁紧，操作时仅需锁紧两端的驱动螺母即可完成所有工位工件的同步夹紧，无需逐个工位操作夹紧元件，大幅降低操作人员的装夹劳动强度，同时保证各工位夹紧力均匀一致，避免因夹紧力差异导致的工件变形或加工振颤。夹具上设置可换式定位镶块与压块，可根据不同规格的待加工环形零件快速更换对应镶块，实现同系列不同尺寸零件的快速换产适配，无需更换整套夹具，压缩换产调试的准备时间。夹具体表面做发黑防锈处理，易磨损的定位、夹紧元件采用合金工具钢淬火处理，提升元件的耐磨性能与使用寿命，日常维护仅需定期清理切削残留、在滑动配合面加注润滑脂即可保证长期稳定运行。夹具的排屑空间设计合理，加工产生的切屑可沿基座斜面自然滑落，不会堆积在定位工位内影响装夹精度，适配湿式切削、干式切削等不同加工工况。
