带自动定位功能的机械加工专用钻模

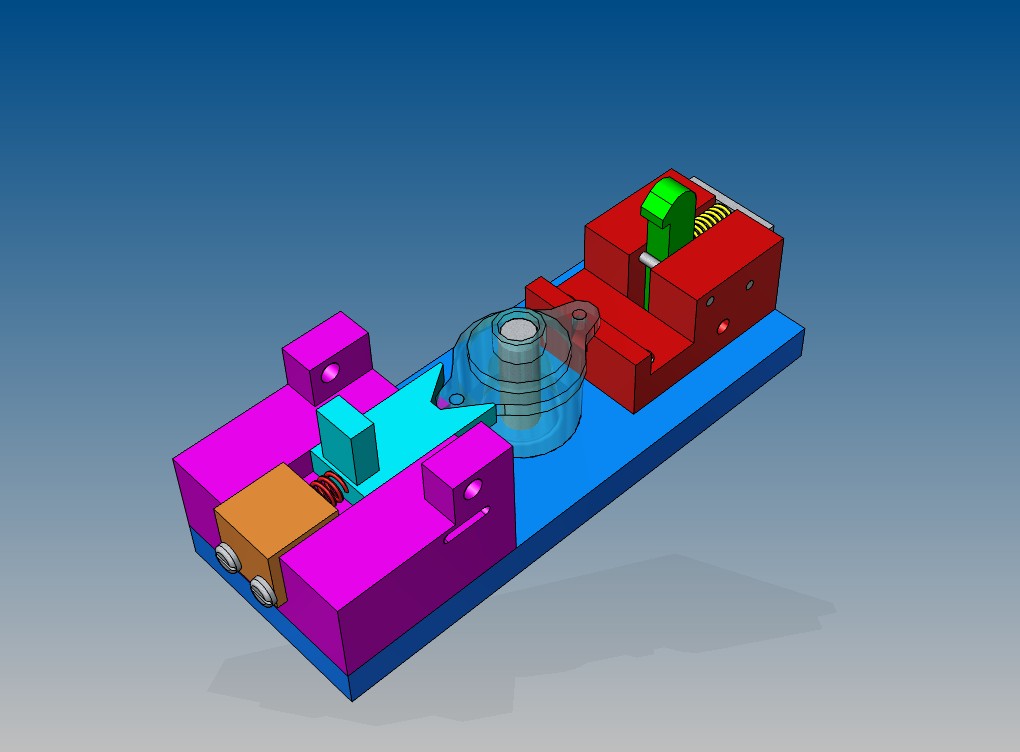

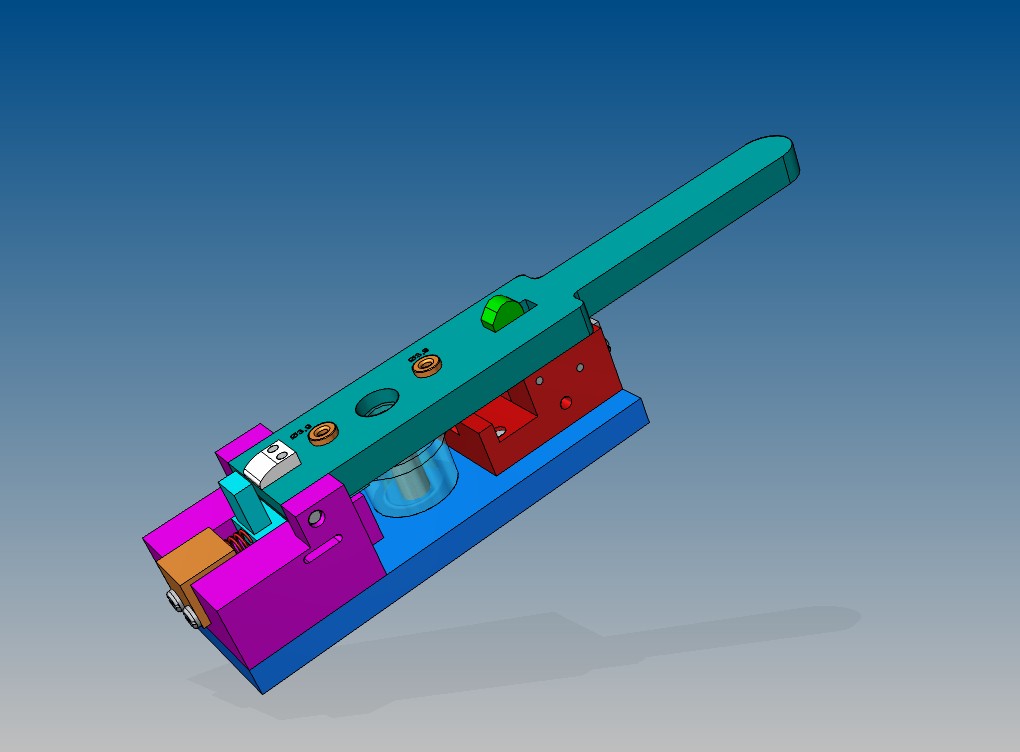

这款钻模是机械加工工序中用于钻孔作业的专用工装夹具，主要应用于中小批量异形零件的钻孔加工场景，在普通钻床、摇臂钻床的加工作业中，能够替代人工划线找正的传统工序，大幅降低钻孔工序的辅助作业时长，同时有效规避人工找正带来的孔位偏移、孔轴线倾斜等加工误差问题，尤其适配轮廓不规则、常规装夹难以快速定位的零件加工需求。在实际生产场景中，这类带自动定位功能的钻模，能够适配多品种小批量的柔性生产需求，不需要针对每款零件制作全套专用定位工装，仅需调整定位组件的相对位置即可适配一定尺寸范围内的零件加工，在五金加工、小型机械零件制造、设备维修配件加工等场景中都有较高的应用价值。从功能特性来看，该钻模集成了定位、夹紧、钻套导向三类核心功能模块：底座作为整个工装的安装基准，采用平整的矩形结构设计，能够直接通过压板固定在钻床工作台面上，不需要额外制作过渡连接底座；左侧的定位夹紧模块采用多向可调的定位块设计，搭配弹簧顶紧结构，能够在零件放置到位后自动贴合零件的定位基准面，消除零件与定位面之间的间隙，避免钻孔过程中零件出现窜动；中间的钻套导向模块采用可快换的钻套结构，能够根据不同的钻孔直径更换对应规格的钻套，保证钻头进给过程中的方向稳定，避免钻头偏斜折断；右侧的辅助夹紧模块采用螺旋夹紧搭配弹簧复位的结构，能够针对零件的远端结构施加稳定的夹紧力，平衡钻孔过程中钻头产生的切削扭矩，避免零件出现翘曲变形。从设计思路来看，这款钻模采用模块化的布局设计，将不同功能的组件独立安装在底座的T型槽内，各个模块的位置都可以根据待加工零件的轮廓尺寸进行滑移调整，调整到位后通过底部的锁紧螺栓固定在底座上，既保证了工装的通用性，又避免了整体式工装难以适配不同零件的缺陷；定位结构采用弹簧预紧的自动贴紧设计，不需要人工反复调整定位块的位置，零件放置到工装的大致区域后，定位块就会在弹簧力的作用下自动贴合零件的基准面，配合快速夹紧结构能够在数秒内完成零件的装夹定位，相比传统的螺栓压板装夹方式，装夹效率能够提升60%以上。从外形尺寸与安装边界来看，该钻模整体采用长条形布局，整体长度适配常规台式钻床的工作台面尺寸，宽度方向预留了足够的压板安装空间，底座厚度经过加强设计，能够承受钻孔过程中的切削振动，不会因为长期受力出现底座变形的问题；各个功能模块的高度都经过匹配设计，夹紧点的位置与零件的支撑点位置对应，避免夹紧力导致零件出现悬空变形，钻套的下端面与零件待加工表面预留了合理的排屑间隙，既能够保证钻头的导向精度，又不会因为间隙过小导致切屑堵塞刮伤零件表面。
