卧式凝析油处理成套撬装设备结构

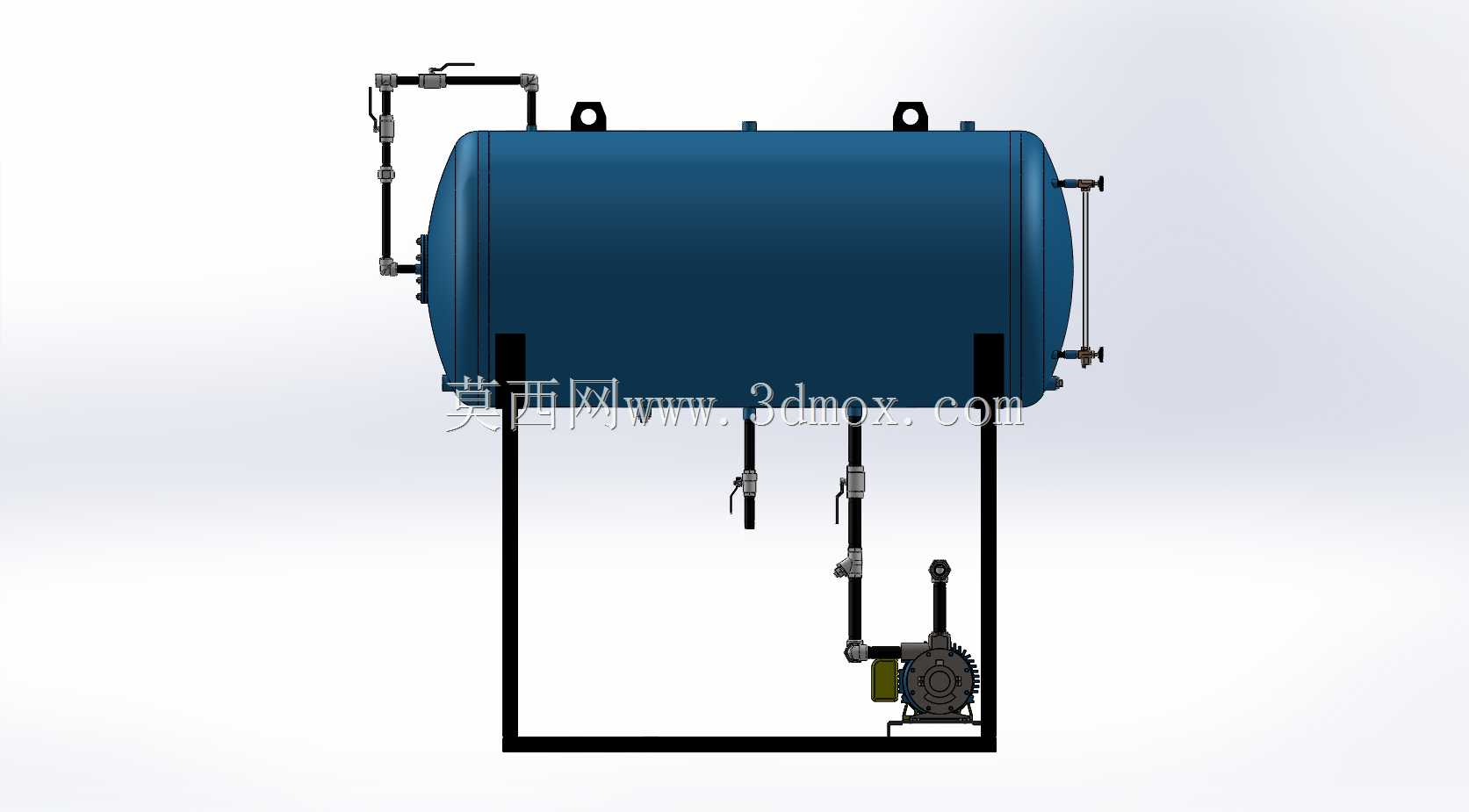

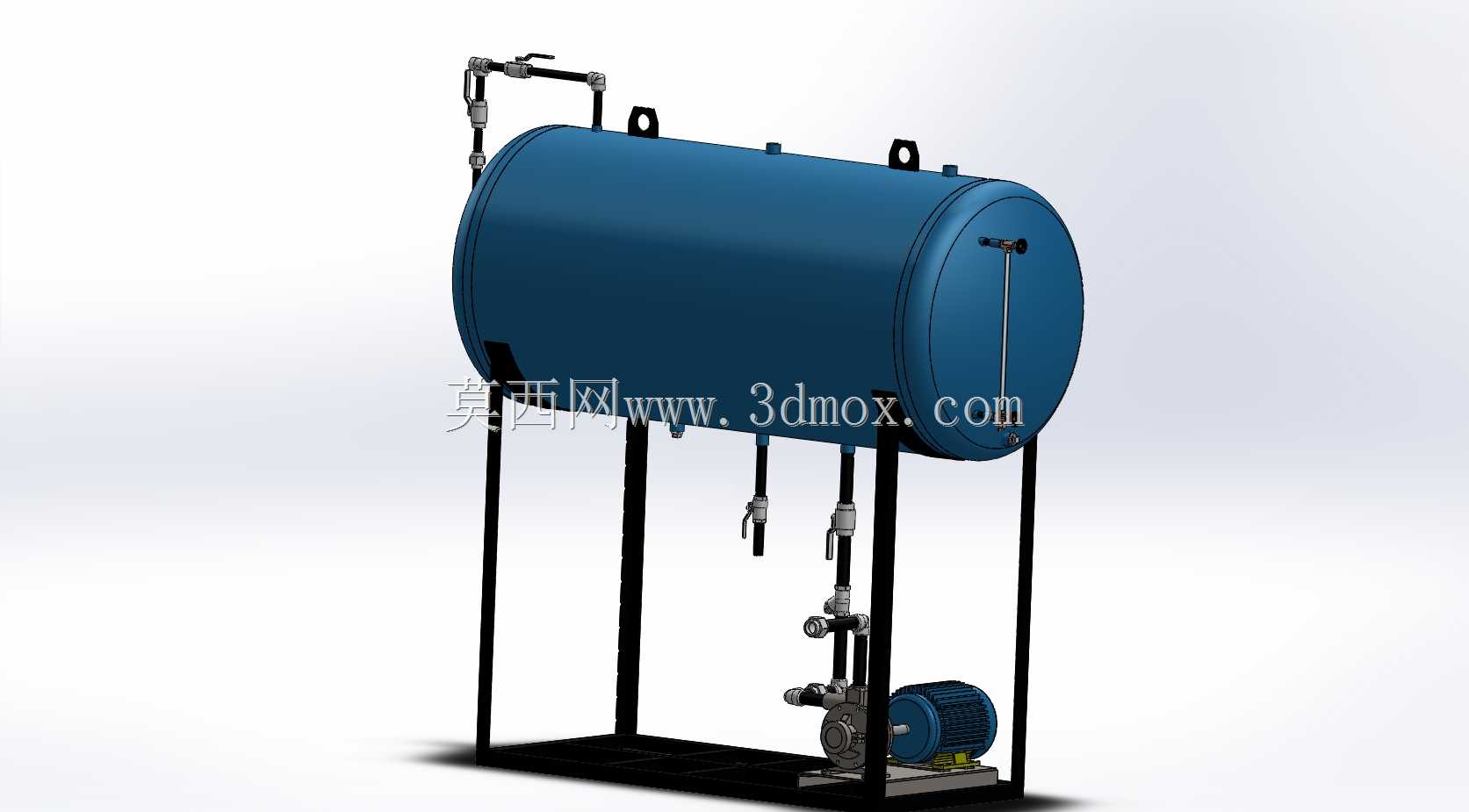

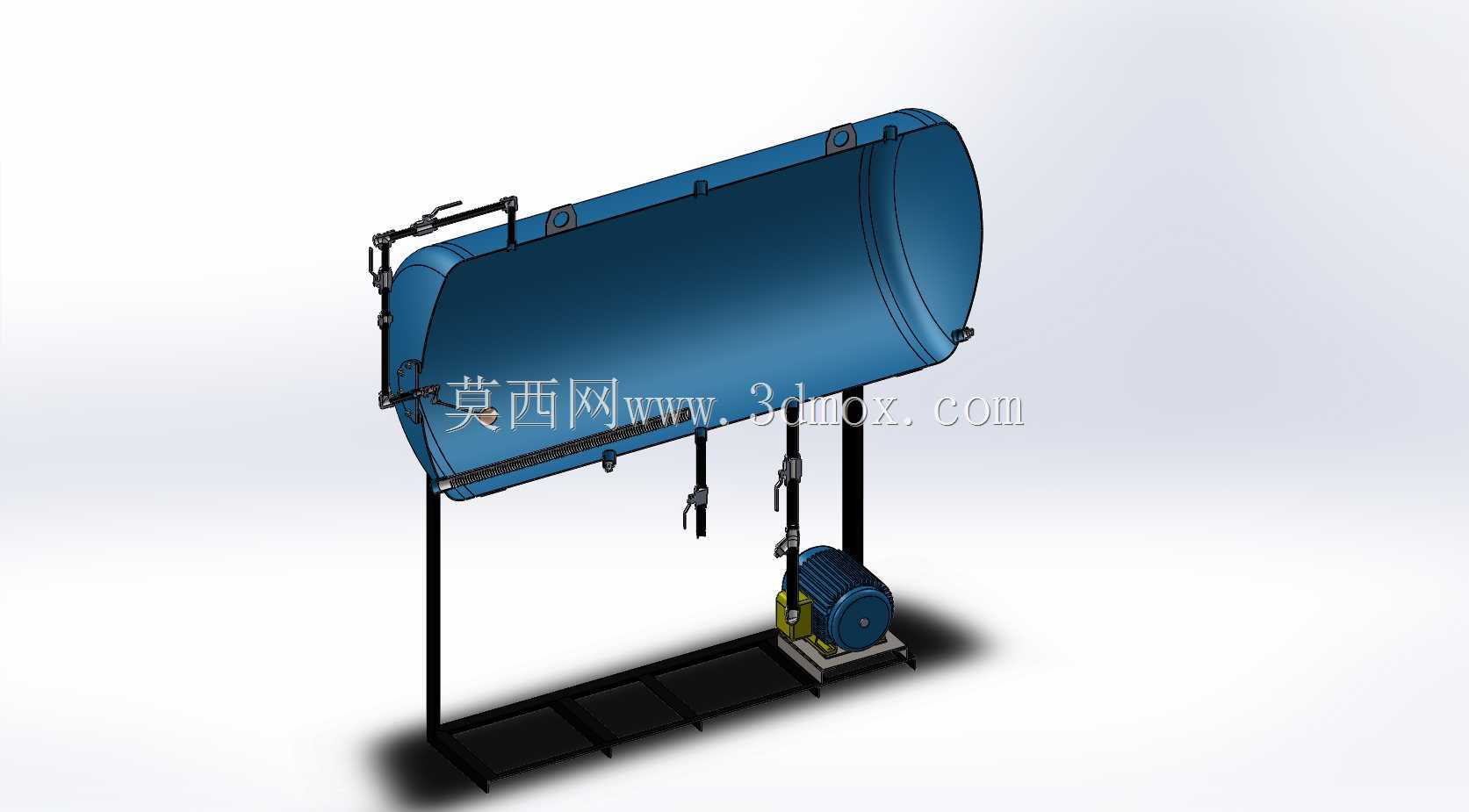

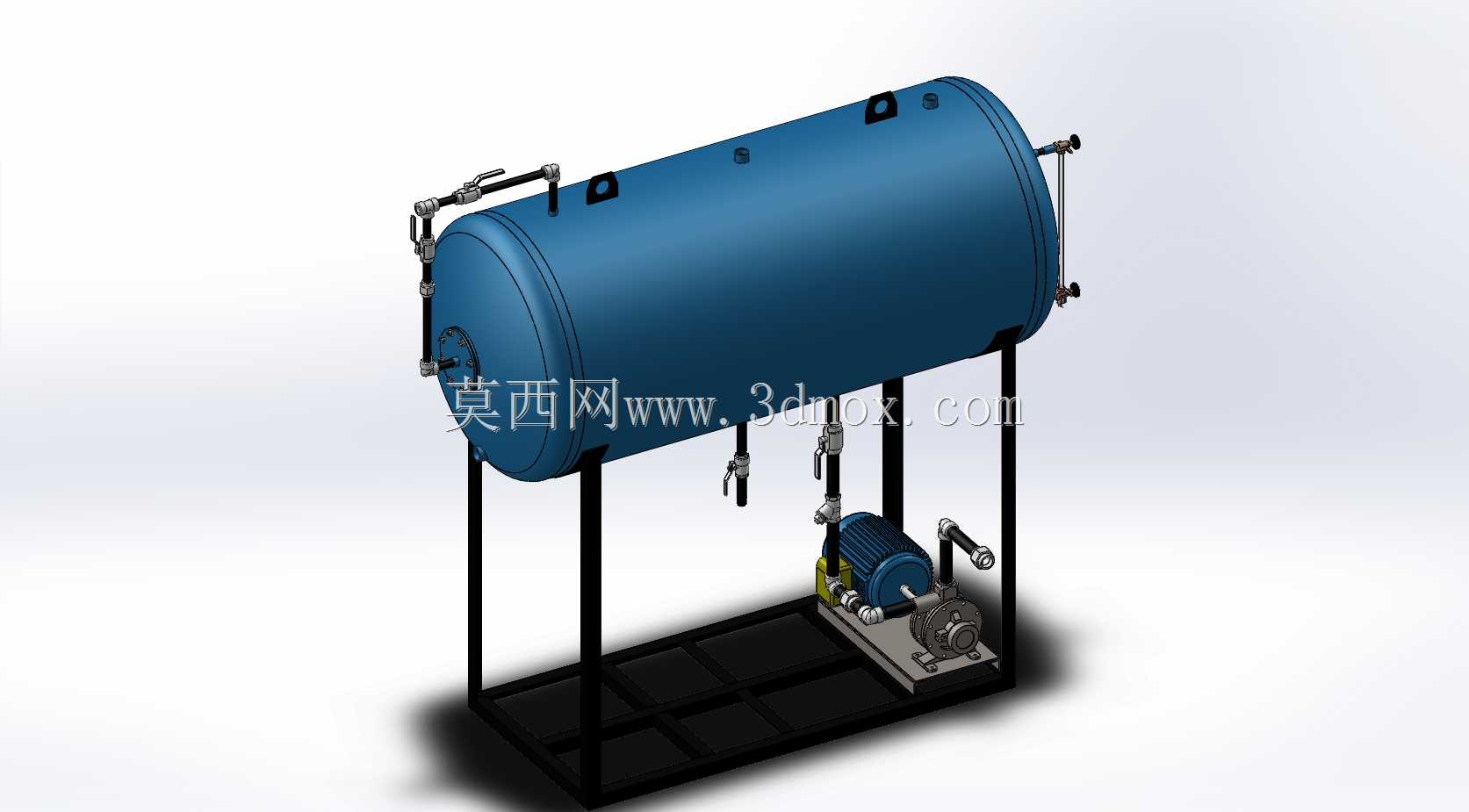

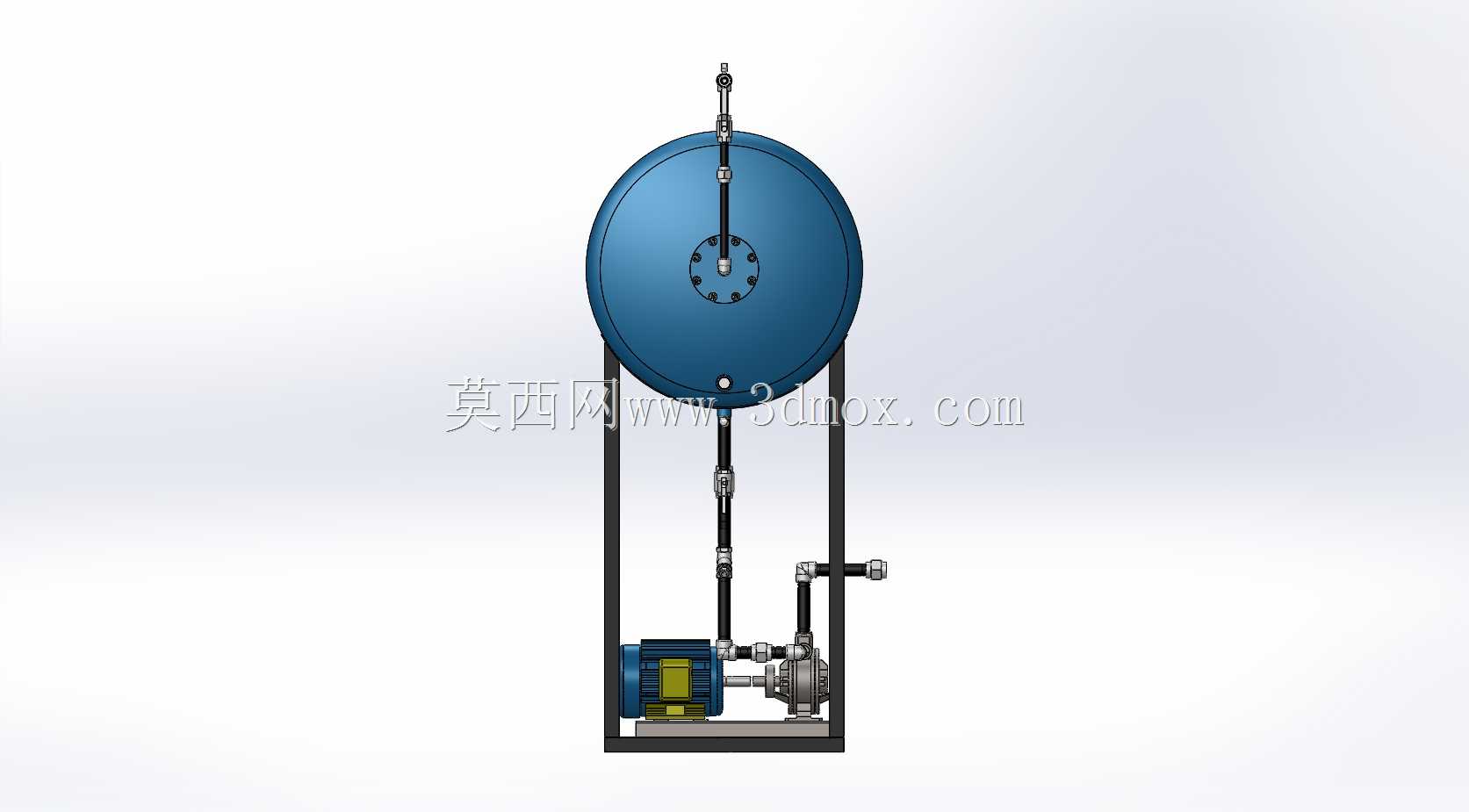

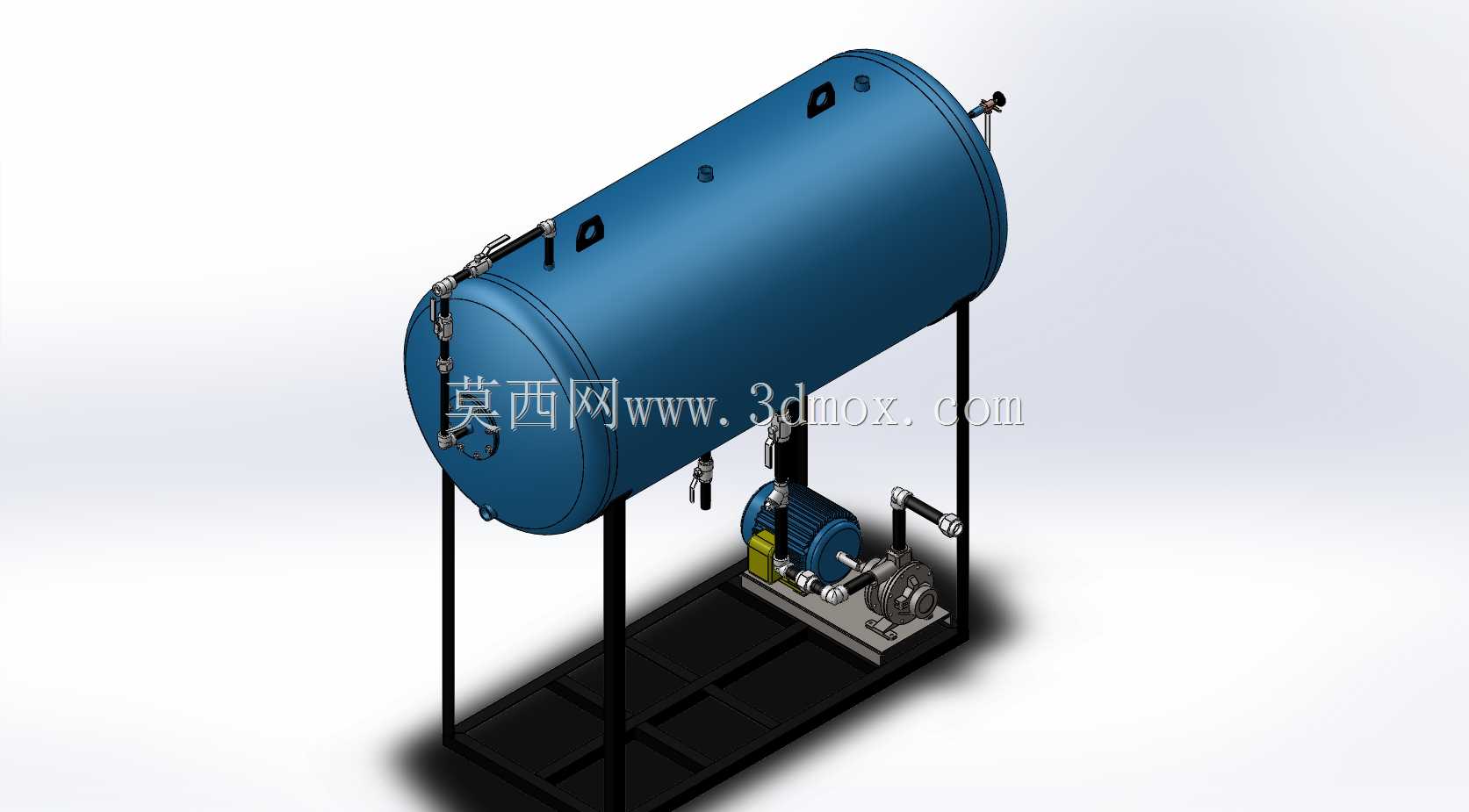

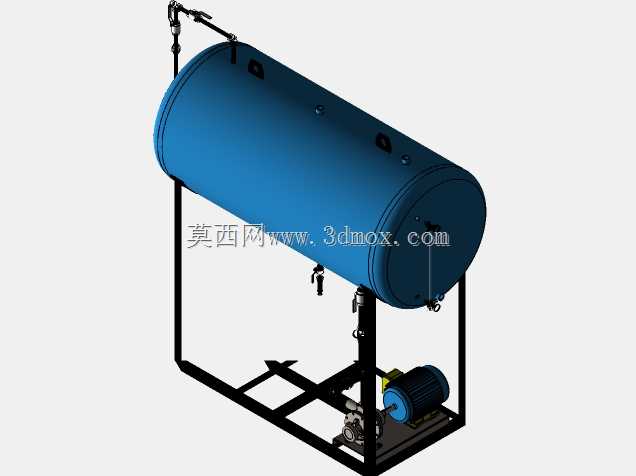

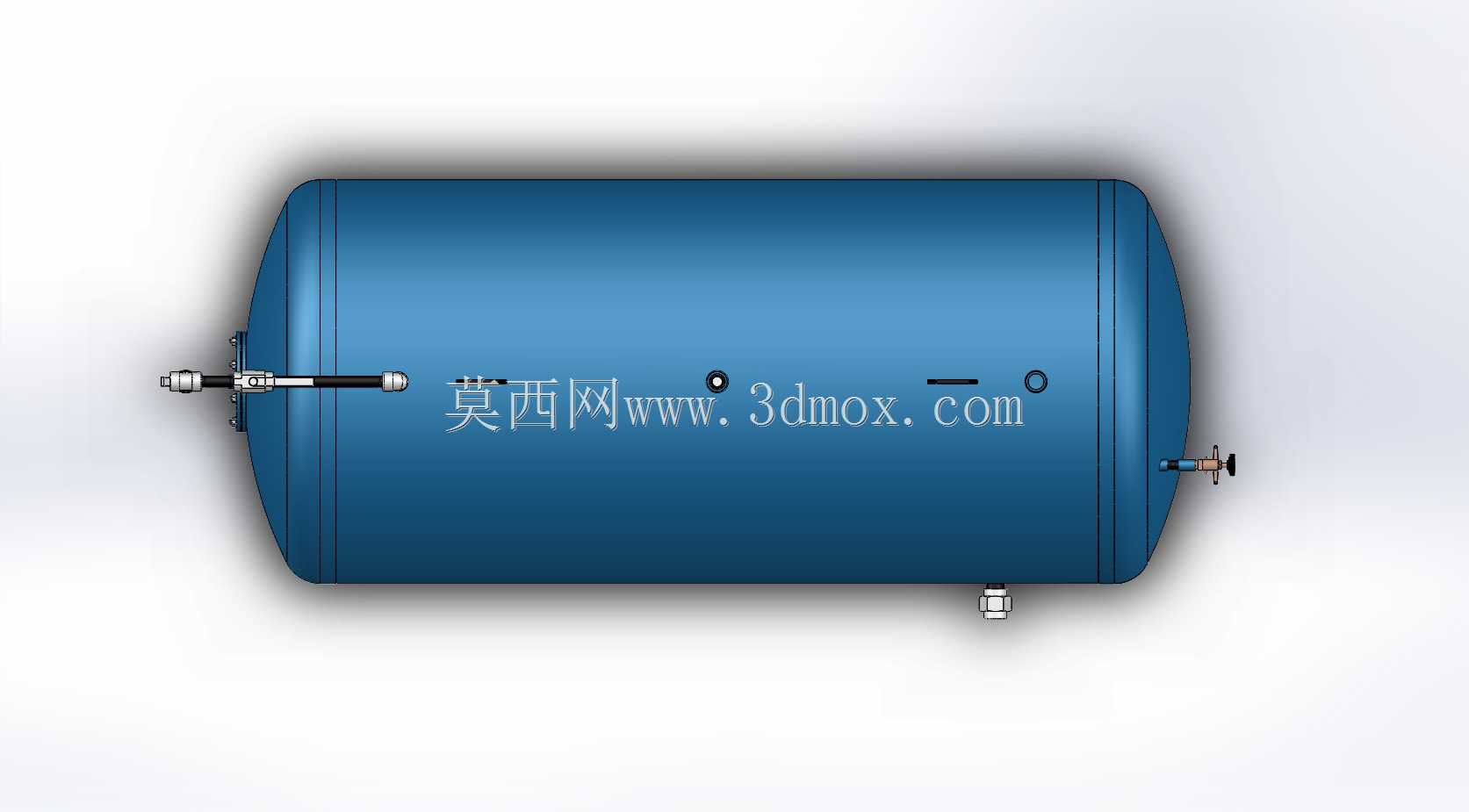

该套设备主要应用于油气开采现场的凝析油收集与初步处理环节，针对井口产出的伴生凝析油完成暂存、输送与基础预处理作业，适配偏远井场、零散试采点的作业需求，可在无固定站场依托的野外环境下快速部署投用，省去现场大规模管线铺设与设备拼装的繁琐流程。整套设备采用卧式承压储罐作为核心储液单元，罐体采用椭圆封头焊接结构，外部预留吊耳结构方便整体吊装转运，罐体通过立式支架固定在一体化撬装底座上，底座预留螺栓固定孔位，可直接固定在硬化地面或者简易混凝土基础上，安装时仅需对接进出口管线与供电线路即可完成部署，大幅缩短现场施工周期。罐体侧面配置完整的管路阀组，包含液位检测接口、排污接口、出油接口与安全泄压接口，各类阀门沿罐体侧部有序排布，操作高度适配日常巡检与开关作业需求，无需额外搭设操作平台即可完成常规运维操作。配套的动力输送单元采用防爆型电机驱动泵组，泵组通过独立减震支架固定在撬装底座端部，与罐体之间通过金属硬管连接，管路走向避开人员巡检通道，同时预留足够的检修空间，方便后期更换密封件、检修泵体内部构件。设计过程中充分考虑野外作业的运维便利性，将所有操作点位集中布置在设备同侧，巡检人员沿单侧通道即可完成液位核查、阀门操作、泵组状态检查等全部日常作业，有效降低野外作业的劳动强度。罐体容积适配单井日产凝析液量的暂存需求，可满足井场3-5天的凝析油存储量，避免频繁拉运带来的成本消耗，同时罐体内部设置简易缓冲挡板，减少运输与进液过程中液体剧烈晃动对罐体焊缝的冲击，延长设备整体使用寿命。撬装底座采用型钢焊接成型，底部设置防滑脚踏板，覆盖泵组与阀组下方的操作区域，避免雨天作业时人员滑倒，整体结构紧凑，在满足功能需求的前提下尽可能压缩占地面积，适配井场狭小的部署空间。
