双立板铰接式支撑固定支座结构

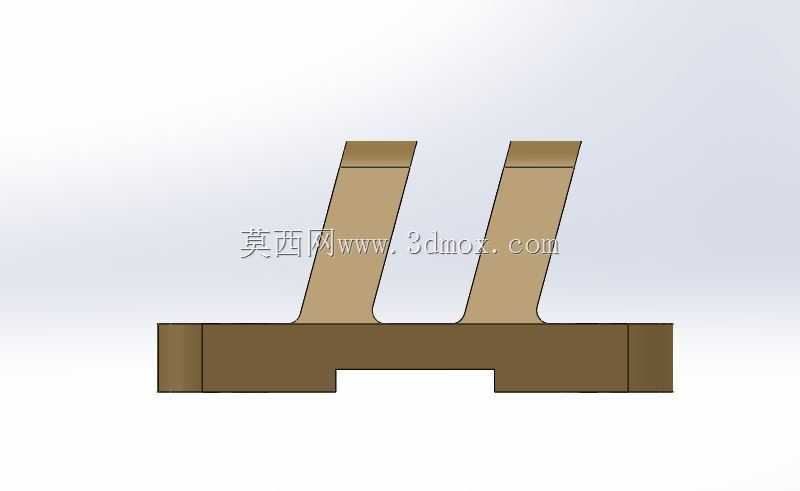

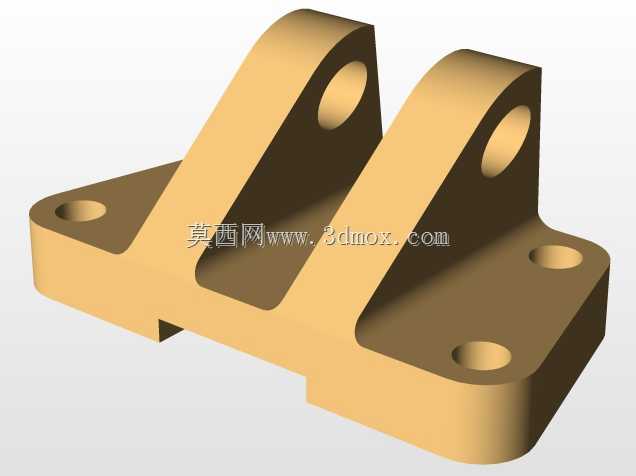

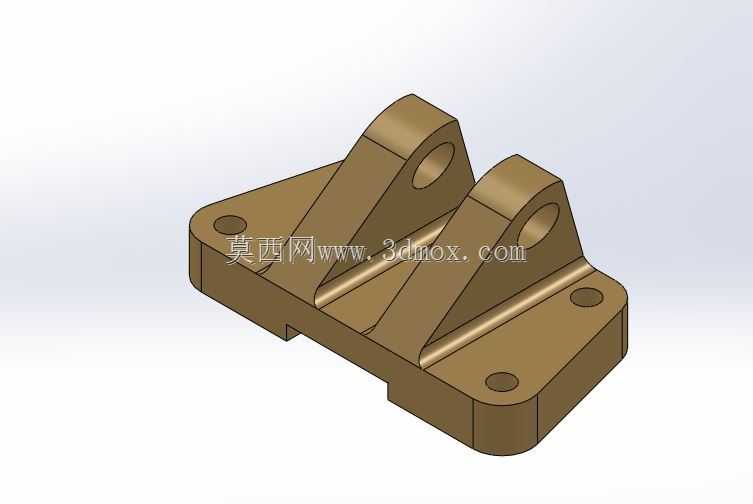

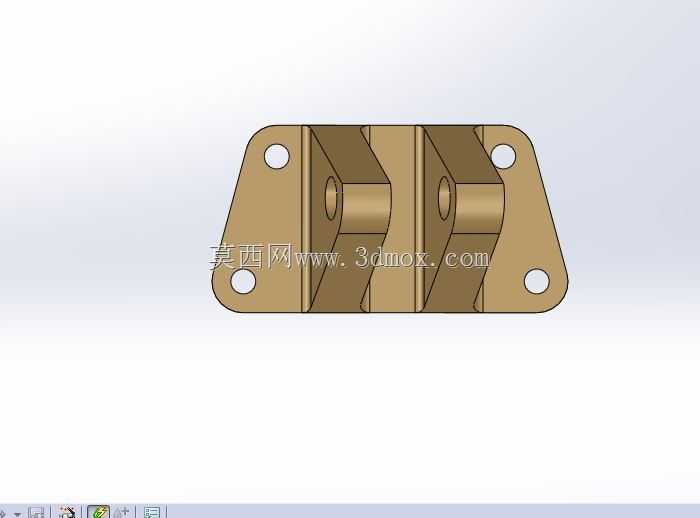

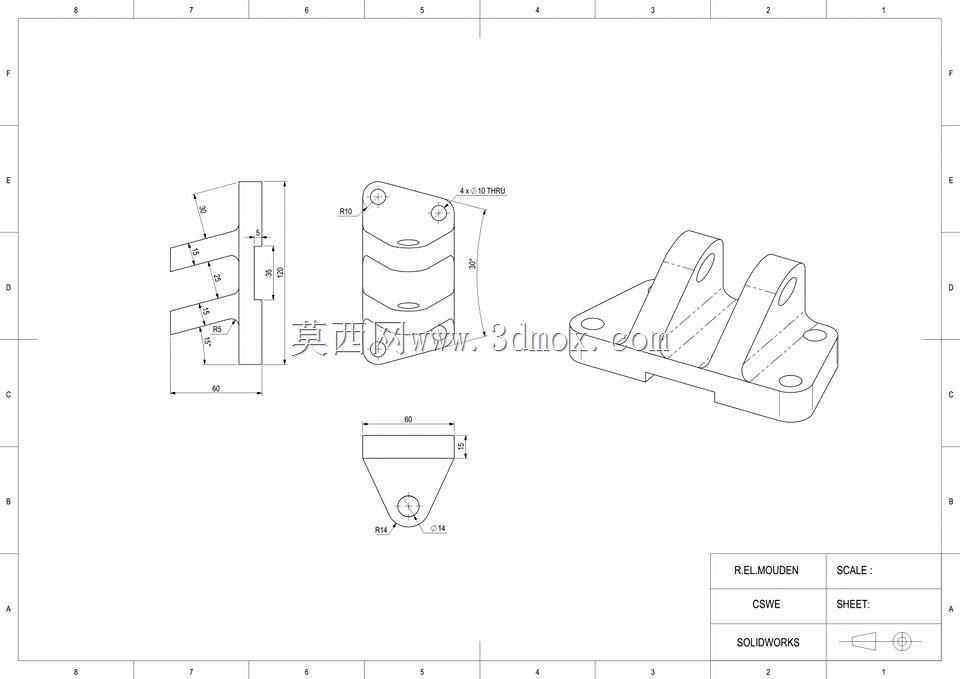

该双立板铰接式支撑固定支座，是工业机械传动与支撑系统中应用十分广泛的基础连接构件，常见于输送设备的张紧机构、工程机械的连杆铰接点位、自动化生产线的摆臂支撑部位、农用机械的杆件连接节点，以及各类需要实现绕轴小幅摆动同时承担径向与轴向复合载荷的装配场景中，核心作用是为配套的铰接销轴提供稳定的安装基准，同时将上部构件传递的载荷均匀分散到下部安装基面，避免连接部位出现应力集中导致的构件变形或连接失效。从功能特性来看，该支座采用一体化铸造成型后做机加工的工艺路线，底部为带安装沉孔的矩形安装底板，四个安装孔位对称分布，可通过螺栓将整个支座牢固锁定在设备的安装基面之上，沉孔设计能够让螺栓头部完全没入底板平面，不会出现凸起干涉上部构件运动的问题；上部为两块平行设置的带孔立板，立板上的同轴铰接孔经过精镗加工，孔位同轴度公差控制在较高精度范围，能够保证铰接销轴穿入后转动顺畅无卡滞，不会出现偏磨导致的销轴快速磨损问题；立板与底板之间设置有过渡加强筋结构，从底板平面延伸至立板外侧，大幅提升了立板根部的抗弯折能力，即使承受较大的侧向冲击载荷也不会出现立板断裂的问题。在设计思路上，该结构充分考虑了实际装配的容错性与使用耐久性，两块立板的间距根据配套铰接耳板的厚度预留了合理的装配间隙，既不会因为间隙过小导致装配困难，也不会因为间隙过大造成铰接部位晃动量超标；铰接孔的端面做了倒角处理，方便销轴的穿入装配，同时也能去除孔口的毛刺避免划伤销轴表面；底板的底面经过铣削加工，平面度满足安装要求，能够保证支座安装后与基面完全贴合，不会出现倾斜导致立板孔位偏斜的问题。从外形尺寸与安装边界来看，该支座整体轮廓紧凑，底板的长宽尺寸适配常规的型材安装面与设备钢板基面，立板高度根据铰接点的设计高度做了匹配，安装时仅需要按照底板孔位在基面上加工对应的螺纹孔或者穿栓孔，预留出上部铰接构件的摆动空间即可完成装配，不需要额外做复杂的基面改造，适配性较强，能够在多数中低载荷的铰接支撑场景中直接替换同类型支座使用，有效降低设备的维护与改造成本。
