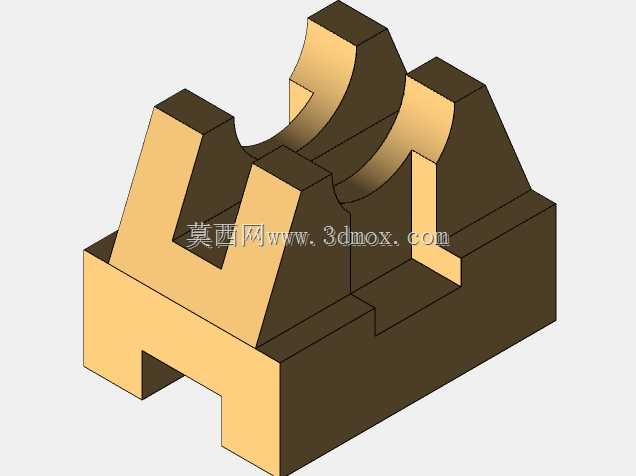

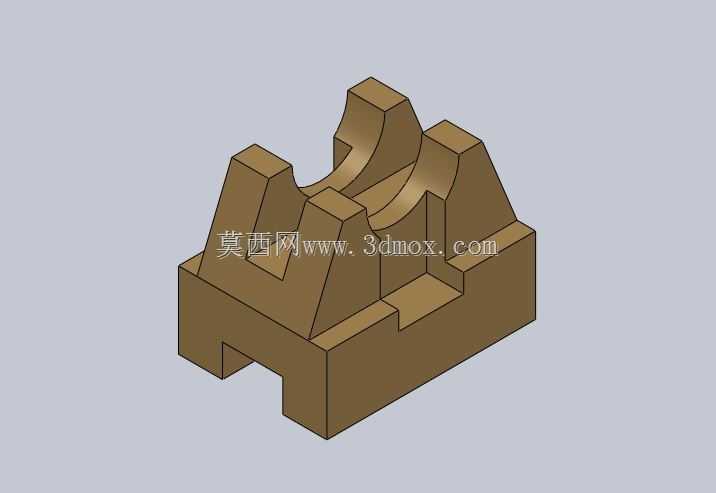

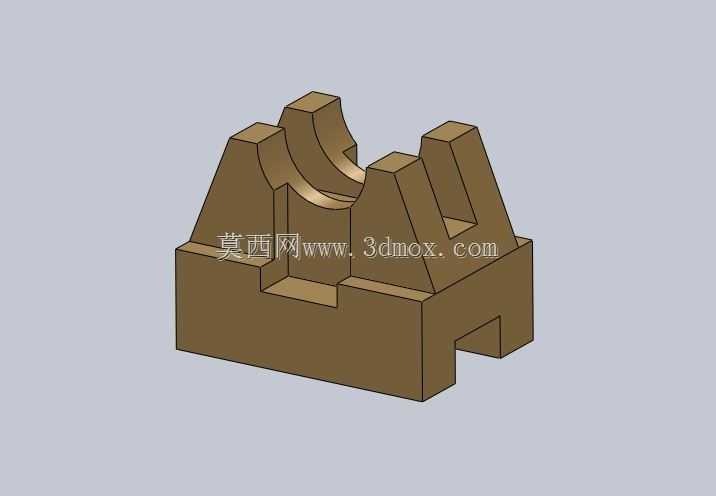

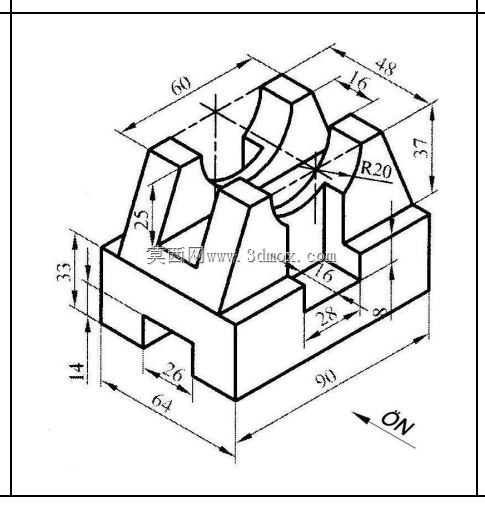

该支撑座结构是机械加工、工装夹具领域常用的定位承载构件,主要应用在小型轴类零件铣削、钻孔工序的装夹工位,也可作为轻型自动化输送线的侧边限位支撑单元,适配直径40mm以内的圆柱类工件的承托定位,在小型五金件加工、仪表零件装配场景中能够快速完成工件的径向定位,避免加工过程中工件出现轴向窜动、径向偏移的问题。从功能特性来看,构件中部设置的R20圆弧卡槽是核心功能面,能够与圆柱类工件的外圆面形成面接触支撑,相比传统V型块的线接触形式,接触面积更大,装夹时工件表面受力更均匀,不会出现压痕损伤,适合精加工零件的装夹定位;底座两侧设置的凸台结构可作为装夹压紧位,配合台虎钳或压板即可完成构件自身在机床工作台的固定,底部开设的凹槽结构既能够减少构件整体的材料用量,也可避开工作台面的凸起排屑槽,保证安装时底座与工作台面完全贴合,不会出现安装翘曲的问题。设计过程中优先考虑了装夹的稳定性与加工工艺性,整体采用对称式结构布局,圆弧卡槽的中心与底座底面的高度设置为37mm,能够适配多数小型机床的加工行程范围,两侧支撑立板的厚度设置为16mm,保证卡槽受力时不会出现结构变形,立板与底座连接处采用斜角过渡,既能够减少铣削加工时的应力集中,也可避免工件安装时与棱角发生磕碰。外形尺寸方面,构件整体长度为90mm,宽度为60mm,总高度为37mm,安装边界上底座的安装定位尺寸为64mm,底部凹槽宽度为26mm,深度为14mm,安装时仅需对应工作台的T型槽间距预留28mm的操作空间即可完成固定,不需要额外制作转接板;卡槽下方预留的16mm深度避让空间,可容纳加工时的刀具伸出长度,避免刀具加工工件时与支撑座发生碰撞,两侧立板上25mm的高度差设计,可在工件装夹时预留出千分表的测量空间,方便加工过程中快速校验工件的同轴度误差。该构件整体采用长方体为基础基体进行特征叠加设计,所有棱角处均设置了微小倒角,去除加工毛刺,日常使用中不会划伤操作人员,结构简单便于铣削加工,普通三轴数控铣床即可完成全部特征的加工,不需要特殊工装,制造成本较低,适合批量加工使用。
