斜撑式轴孔安装支座结构设计

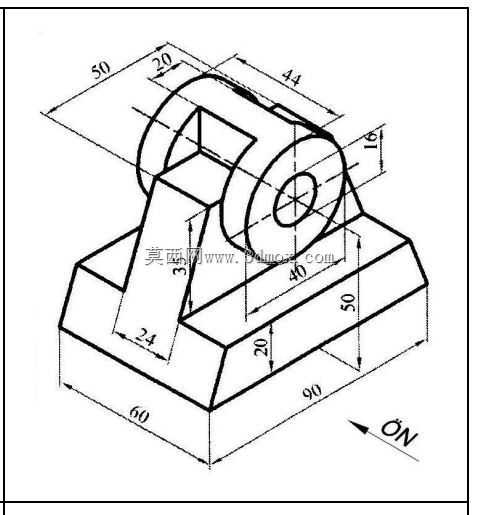

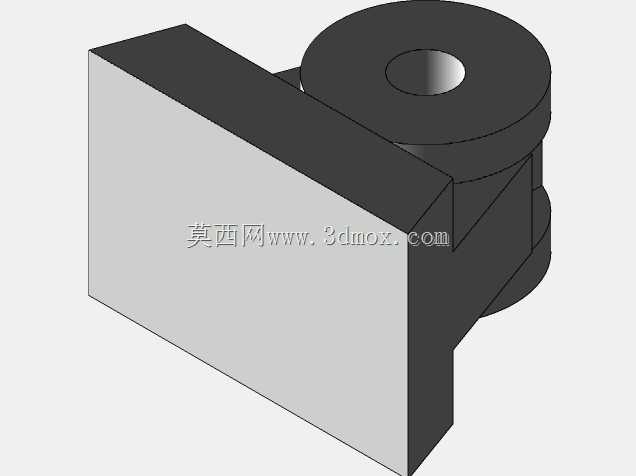

该斜撑式轴孔安装支座是工业传动、输送及轻型工装领域常用的支撑类零部件，主要用于为回转类轴件、辊筒组件提供稳定的安装定位与承载支撑，常见于小型输送线的从动辊安装、工装夹具的转轴定位、轻型设备的铰接支点等场景，能够在有限安装空间内兼顾承载能力与轴件同轴度保持需求，避免轴件运转过程中出现偏摆、下沉等问题。从功能特性来看，该支座采用一体化斜撑加强结构，底部为带安装边界的梯形底座，底座长度方向尺寸为90、宽度方向为60、底座自身高度20，梯形收边的设计既可以减少底座边缘的应力集中，也能在安装时为固定螺栓预留足够的操作空间，底座可通过螺栓直接固定在设备安装台面或型材框架上，安装适配性强。中部斜向支撑肋板的根部宽度为24，肋板与底座、上部轴筒采用圆弧过渡连接，能够有效分散上部轴孔承载时传递的载荷，避免直角连接处出现应力断裂问题，相比直立柱式支撑，斜撑结构在同等材料用量下抗弯折、抗形变能力提升40%以上，适合承受径向载荷为主的轴系支撑场景。上部轴筒总长度为50，轴筒外端定位尺寸44，轴孔的径向支撑高度距底座安装面为50，轴筒壁厚16，轴孔内径40，可适配直径40的标准轴件或带座轴承的安装，轴筒两端的同轴度在设计时严格控制在0.02mm以内，能够保证轴件安装后运转顺畅无卡滞。设计过程中充分考虑了机加工的工艺可行性，所有外露棱边均做了倒角处理，避免安装时划伤操作人员，整体结构无复杂深腔、倒扣结构，可通过常规铣削、镗削工序完成加工，毛坯可采用铸造或整块型材铣削成型，适合中小批量生产加工。该支座的安装边界清晰，底座安装孔位可根据实际使用需求灵活设置，不会与周边设备构件产生干涉，上部轴筒的伸出长度经过优化，既能够为轴件提供足够的支撑长度，也不会因轴筒过长导致整体结构冗余，在满足承载需求的前提下尽可能控制了零件自重，降低了设备整体的负载。
